RCD 300 подключение задних динамиков

[wmaximum]

Имеется штатная голова RCD300 знаю, что она имеет 4 выхода на динамики, но в моей комплектации установлены только динамики спереди. В настоящее время у меня также имеется проблема замком задней двери и вот чтобы не снимать лишний раз обшивку за одно и подумал прикрутить динамики сзади. Так вот вопрос, нужно протягивать провода от головы, или же они уже дотянуты до какого-нибудь разъема?

[troff]

Имеется штатная голова RCD300 знаю, что она имеет 4 выхода на динамики, но в моей комплектации установлены только динамики спереди. В настоящее время у меня также имеется проблема замком задней двери и вот чтобы не снимать лишний раз обшивку за одно и подумал прикрутить динамики сзади. Так вот вопрос, нужно протягивать провода от головы, или же они уже дотянуты до какого-нибудь разъема?

Посмотри фишку на магнитоле если уходит полный комплект, тогда в двери есть большой разъем и подключаться на него
Если уходит только фронт тогда тянуть от головы до двери

[pashustic]

Посмотри фишку на магнитоле если уходит полный комплект,

А именно
Пины 1,4,5,8 должны быть задействованы в фишке магнитолы.Смотрите скрин..все понятно!!

[wmaximum]

Благодарю всех откликнувшихся.

[vlalex]

wmaximum
Если у тебя изначально стояли только спереди то надо будет скорее всего тянуть провода до задней двери от головы. (я себе тянул так) Посмотреть можно либо с обратной стороны магнитолы, либо по VIN- расшивровке.

[Димон178]

Всем привет! Комарады подскажите пожалуйста какие и куда подключать провода на задние динамики (ШТАТНЫЕ ) ?

[pashustic]

Всем привет! Комарады подскажите пожалуйста какие и куда подключать провода на задние динамики (ШТАТНЫЕ ) ?

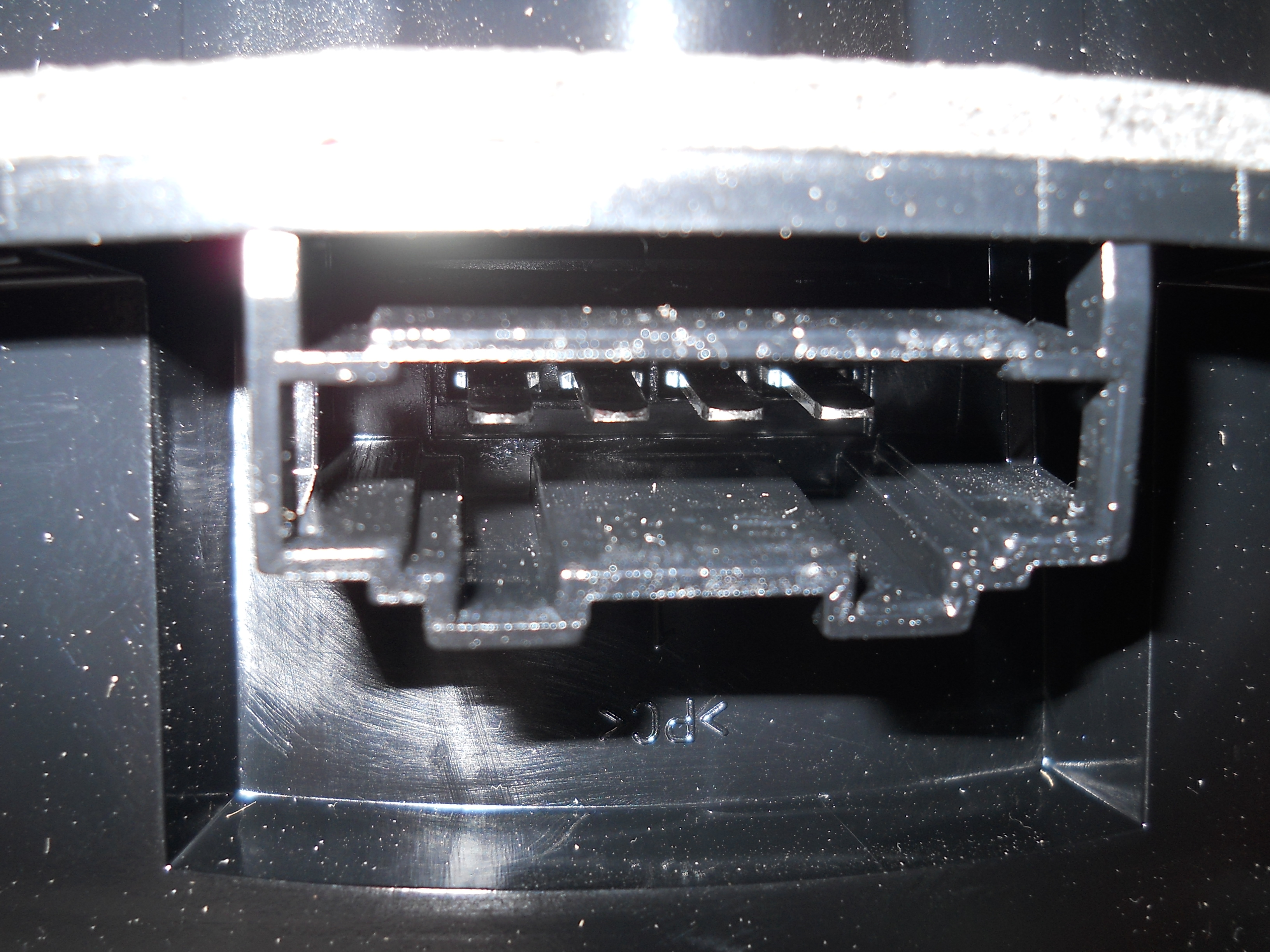

НА первом фото это что за разъем??

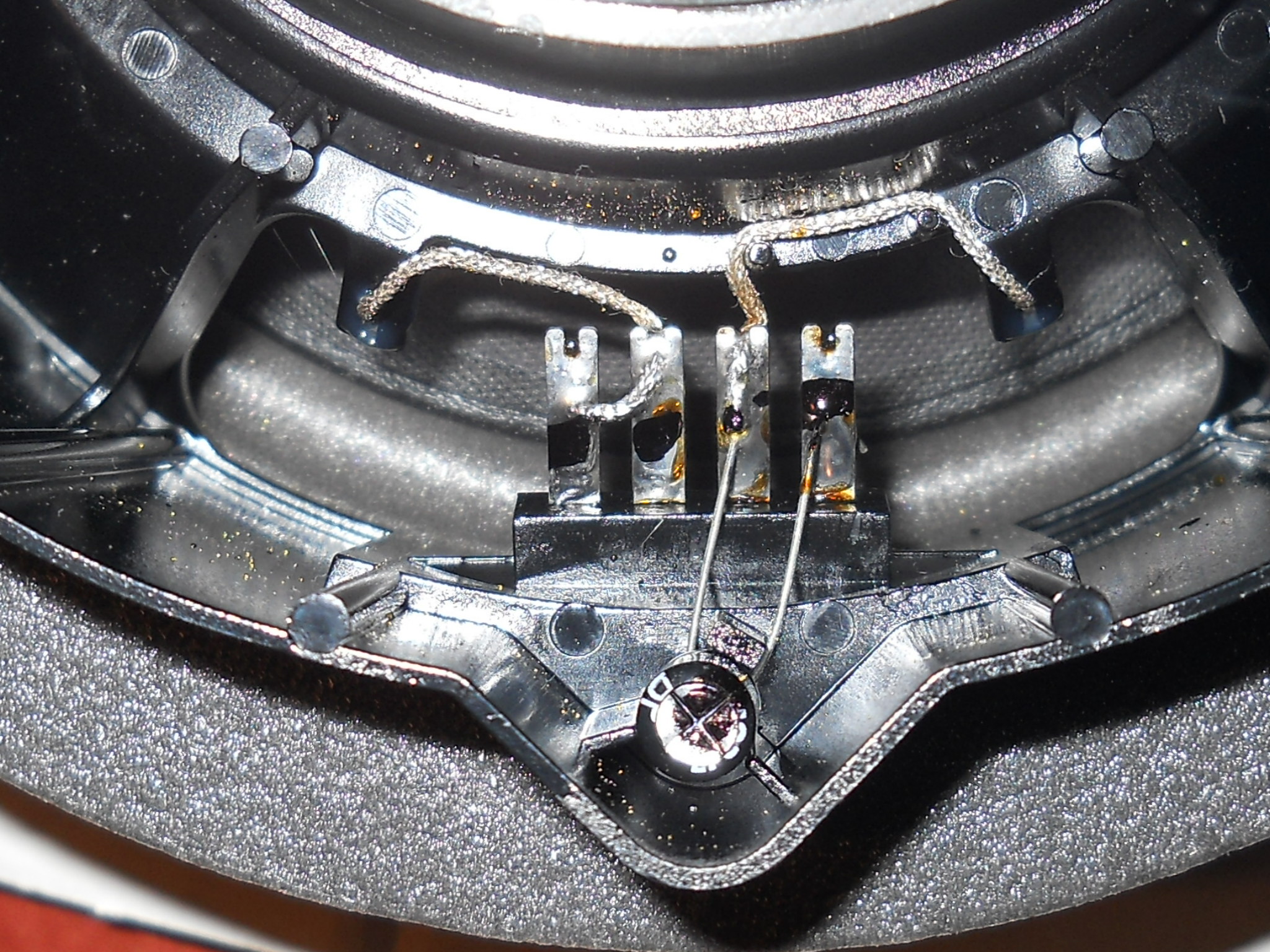

НА втором фото на 3 и 4 выводы, если считать слева направо, кроме вывода динамика,напаяна толи перемычка то ли что???
Взглянуть бы на все вживую,подъезжайте на встречу как нить разберемся и сделаем!

[vlalex]

Димон178
здесь все просто, любые динамики подключаются одинаково: есть + и есть -. Как видно по второй картинке то левые две фишки спаяны друг с другом, а правые тоже спаяны друг с другом. Соответственно осталось узнать где + а где - на них должно быть написано, если нет то обычно пишут на самом динамике на магните (по любому должно быть указано где + а где -). затем переходим на первую картинку, нужно ее вытащить каким-либо способом и узнать какие провода какого цвета идут к какому штекеру. Потом снимаешь крышку вокруг магнитолы откручиваешь ее и смотришь какие провода какого цвета куда подключены. Находишь нужные тебе провода смотришь по распиновке (она есть выше) где находится + а где -. Ну а дальше тебе и будет известно как что.

[Димон178]

Всем привет! Комарады подскажите пожалуйста какие и куда подключать провода на задние динамики (ШТАТНЫЕ ) ?

НА первом фото это что за разъем??
НА втором фото на 3 и 4 выводы, если считать слева направо, кроме вывода динамика,напаяна толи перемычка то ли что???
Взглянуть бы на все вживую,подъезжайте на встречу как нить разберемся и сделаем!

На первом фото входной разъем динамика,где перемычка я сам хотел бы узнать что это такое.(фото прилагается)
Если я правильно понимаю,то:1 контакт-вх минус
2 контакт-вых минус на пищалку
3 контакт-вых плюс на пищалку
4 контакт-вх плюс

[Димон178]

Димон178
здесь все просто, любые динамики подключаются одинаково: есть + и есть -. Как видно по второй картинке то левые две фишки спаяны друг с другом, а правые тоже спаяны друг с другом. Соответственно осталось узнать где + а где - на них должно быть написано, если нет то обычно пишут на самом динамике на магните (по любому должно быть указано где + а где -). затем переходим на первую картинку, нужно ее вытащить каким-либо способом и узнать какие провода какого цвета идут к какому штекеру. Потом снимаешь крышку вокруг магнитолы откручиваешь ее и смотришь какие провода какого цвета куда подключены. Находишь нужные тебе провода смотришь по распиновке (она есть выше) где находится + а где -. Ну а дальше тебе и будет известно как что.

Вот и хотелось бы узнать где плюс и где минус Подписей нет никаких (нигде) Смотрел по етке,там вообще не понятно-все идет в общей косе.
Всем спасибо за ответы.

[pashustic]

Вот и хотелось бы узнать где плюс и где минус Подписей нет никаких (нигде) Смотрел по етке,там вообще не понятно-все идет в общей косе.Всем спасибо за ответы.

ПО эльзе в электросхемах можно посмотреть любой разъем и найти плюс и минус,благо сча под рукой у меня нет ее.. Хотя судя по скринам блоков отдельно для пищалок нет,поэтому полярность здесь думаю не играет роль.ИМХО!Если не узнаете, в понедельник отпишусь со скрином!

[Димон178]

Вот и хотелось бы узнать где плюс и где минус Подписей нет никаких (нигде) Смотрел по етке,там вообще не понятно-все идет в общей косе.Всем спасибо за ответы.

ПО эльзе в электросхемах можно посмотреть любой разъем и найти плюс и минус,благо сча под рукой у меня нет ее.. Хотя судя по скринам блоков отдельно для пищалок нет,поэтому полярность здесь думаю не играет роль.ИМХО!Если не узнаете, в понедельник отпишусь со скрином!

Паша привет,спасибо за помощь.Отпишись в понедельник если не сложно.

[pashustic]

Паша привет,спасибо за помощь.Отпишись в понедельник если не сложно.

Приветствую Димон!В личке отпиши свои данные автоса

[RUS.YRN]

Посмотри фишку на магнитоле если уходит полный комплект,

А именно
Пины 1,4,5,8 должны быть задействованы в фишке магнитолы.Смотрите скрин..все понятно!!

Подскажите пожалуйста номера проводов для этого разъема,а то задумал поставить задние колонки оригинал(нашел б/у),а у меня их в комплектации не было,чтобы протащить проводку,а в этом разъеме у меня нет как раз выходов на задние колонки

[pashustic]

Подскажите пожалуйста номера проводов для этого разъема

N 906 845 05 сам пин для обжатия

если не хочешь обжимать то вот пин с проводом..но он короткий придется сращивать 000 979 225
Первый вариант предпочтительней!

[RUS.YRN]

Спасибо Паша!

[RUS.YRN]

Паша еще вопрос по этим пинам.На проводе 000 979 225 пины с 2-х сторон или с одной стороны?И тянуть мне придется до 28 контактного разъема и там подключаться или до самих колонок на + и -?

[pashustic]

На проводе 000 979 225 пины с 2-х сторон или с одной стороны?

с 2 х

И тянуть мне придется до 28 контактного разъема и там подключаться или до самих колонок на + и -?

Он не 28..на рисунке выше посмотри какой

[RUS.YRN]

И тянуть мне придется до 28 контактного разъема и там подключаться или до самих колонок на + и -?

Он не 28..на рисунке выше посмотри какой

Про этот то я понял.Я имел ввиду если тянуть от этого разъема(который на рисунке) до стойки,в котором находится 28 контактный разъем и подключаться к нему или минуя его и подключать сразу к колонкам?

[pashustic]

в котором находится 28 контактный разъем и подключаться к нему или минуя его и подключать сразу к колонкам?

Если хочешь сделать все цивильно ..то конечно же через 28 контатктый разъем..но для этого тебе нужо еще купить дополнительные пины!

[RUS.YRN]

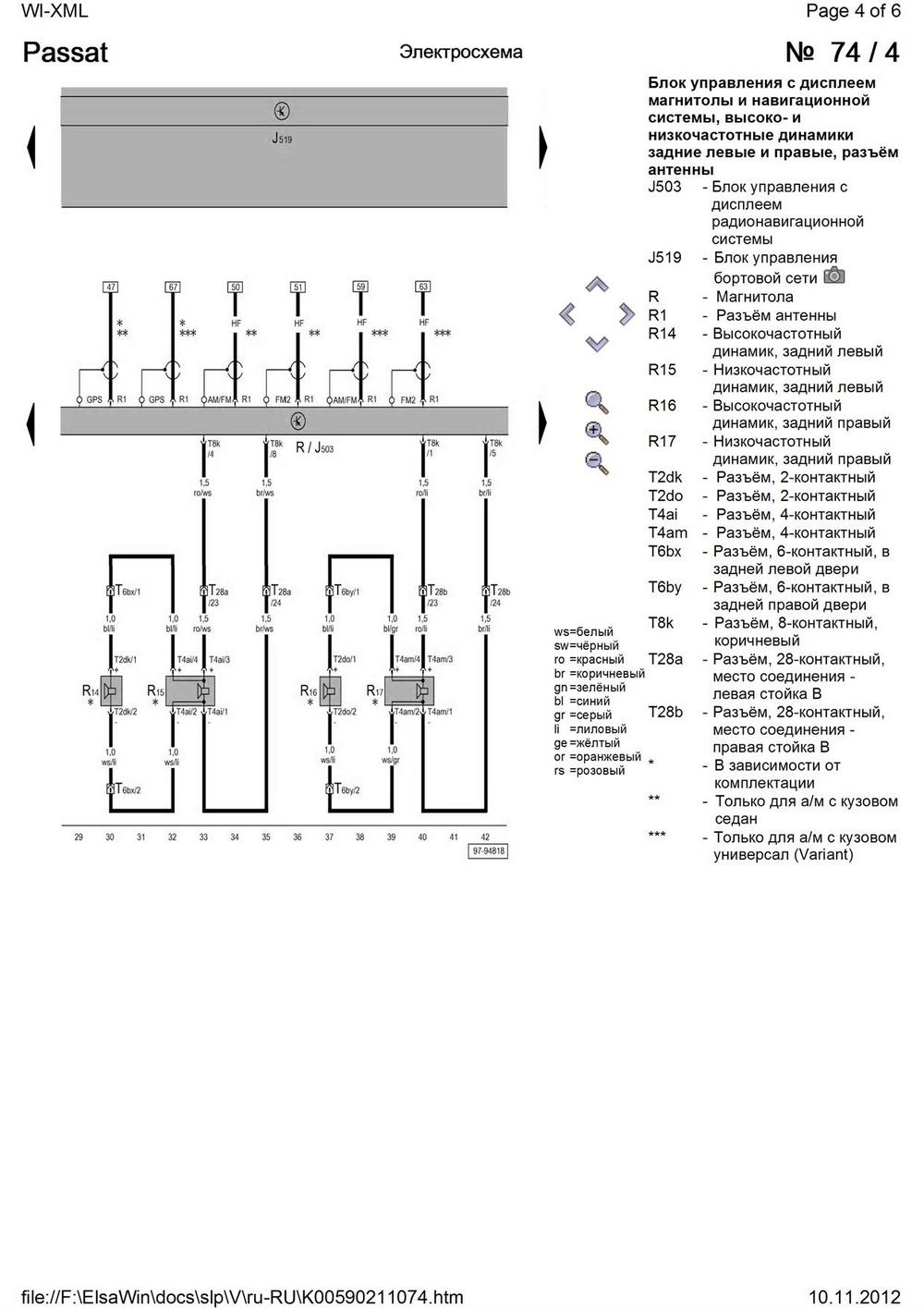

А подскажи какие туда пины идут(как в самом 28 контактном разъеме так и в ответной колодке) и номера контактов,в которые подсоединять?Может схема есть?

[pashustic]

А подскажи какие туда пины идут(как в самом 28 контактном разъеме так и в ответной колодке) и номера контактов,в которые подсоединять?Может схема есть?

[RUS.YRN]

Большое спасибо!Паша,подскажи ещё номера пинов как для 28 контактного разъема,так и для его ответной части.Спасибо ещё раз!

[pashustic]

Паша,подскажи ещё номера пинов как для 28 контактного разъема,так и для его ответной части.Спасибо ещё раз!

N 906 845 05 ответная часть N 103 190 05 или N 103 192 03
Возьми и эти и эти!!стоят копейки! НА всякий пожарный

[Provokator07]

Иметь штатные динамики это хорошо!А кто-нибудь ставил не штатные?Моя комплектация не предусматривает оных, а очень бы хотелось!Хотябы характеристики зать, подобрал бы!
