RCD 300 подключение задних динамиков

RCD 300 подключение задних динамиков

Сообщение wmaximum » 30 янв 2012, 12:24

Имеется штатная голова RCD300 знаю, что она имеет 4 выхода на динамики, но в моей комплектации установлены только динамики спереди. В настоящее время у меня также имеется проблема замком задней двери и вот чтобы не снимать лишний раз обшивку за одно и подумал прикрутить динамики сзади. Так вот вопрос, нужно протягивать провода от головы, или же они уже дотянуты до какого-нибудь разъема?
VW Passat B6 Variant 1.9TDI BKC, 2005г.в., MFA+
Аватара пользователя
wmaximum
Частый гость

Автор темы
Сообщения: 41
Зарегистрирован: 29 янв 2012, 11:24
Откуда: Жабинка, Беларусь

Re: RCD 300 подключение задних динамиков

Сообщение troff » 30 янв 2012, 12:28

wmaximum писал(а):Имеется штатная голова RCD300 знаю, что она имеет 4 выхода на динамики, но в моей комплектации установлены только динамики спереди. В настоящее время у меня также имеется проблема замком задней двери и вот чтобы не снимать лишний раз обшивку за одно и подумал прикрутить динамики сзади. Так вот вопрос, нужно протягивать провода от головы, или же они уже дотянуты до какого-нибудь разъема?

Посмотри фишку на магнитоле если уходит полный комплект, тогда в двери есть большой разъем и подключаться на него
Если уходит только фронт тогда тянуть от головы до двери
1,8 TSI 6AT Mocco продан Теперь СС 1,8 TSI 6MT Candy White
Аватара пользователя
troff
Почетный мембер

Сообщения: 1703
Зарегистрирован: 20 сен 2009, 14:06
Откуда: Санкт-Петербург,Подольск

Re: RCD 300 подключение задних динамиков

Сообщение pashustic » 30 янв 2012, 12:41

troff писал(а):Посмотри фишку на магнитоле если уходит полный комплект,

А именно Изображение
Пины 1,4,5,8 должны быть задействованы в фишке магнитолы.Смотрите скрин..все понятно!!
Passat B6 1.9 TDI noDPF noEGR BLS 5МКПП
Установка доп оборудования
Корректировка одометров, прописывание, привязывание ключей запуска., удаление сажев. фильтра, отключение ЕГР в Санкт- Петербурге

VW Parts для вас
Аватара пользователя
pashustic
Модератор

Сообщения: 17374
Зарегистрирован: 13 июл 2011, 22:17
Откуда: Санкт-Петербург-Бобруйск

Re: RCD 300 подключение задних динамиков

Сообщение wmaximum » 30 янв 2012, 12:48

Благодарю всех откликнувшихся.
VW Passat B6 Variant 1.9TDI BKC, 2005г.в., MFA+
Аватара пользователя
wmaximum
Частый гость

Автор темы
Сообщения: 41
Зарегистрирован: 29 янв 2012, 11:24
Откуда: Жабинка, Беларусь

Re: RCD 300 подключение задних динамиков

Сообщение vlalex » 31 янв 2012, 22:10

wmaximum
Если у тебя изначально стояли только спереди то надо будет скорее всего тянуть провода до задней двери от головы. (я себе тянул так) Посмотреть можно либо с обратной стороны магнитолы, либо по VIN- расшивровке.
Аватара пользователя
vlalex
Местный

Сообщения: 499
Зарегистрирован: 07 апр 2011, 07:31
Откуда: Брянская обл., г. Клинцы

Re: RCD 300 подключение задних динамиков

Сообщение Димон178 » 15 фев 2012, 21:05

Всем привет! Комарады подскажите пожалуйста какие и куда подключать провода на задние динамики (ШТАТНЫЕ ) ?
Вложения
Passat B6 1.9 tdi BXE OoWoO
Жигулятор 2106
прицеп ЛАВ
Мотоблок НЕВА
Аватара пользователя
Димон178
Местный

Сообщения: 292
Зарегистрирован: 01 окт 2011, 22:10
Откуда: Питер

Re: RCD 300 подключение задних динамиков

Сообщение pashustic » 16 фев 2012, 20:08

Димон178 писал(а):Всем привет! Комарады подскажите пожалуйста какие и куда подключать провода на задние динамики (ШТАТНЫЕ ) ?

НА первом фото это что за разъем??
НА втором фото на 3 и 4 выводы, если считать слева направо, кроме вывода динамика,напаяна толи перемычка то ли что???
Взглянуть бы на все вживую,подъезжайте на встречу как нить разберемся и сделаем!
Passat B6 1.9 TDI noDPF noEGR BLS 5МКПП
Установка доп оборудования
Корректировка одометров, прописывание, привязывание ключей запуска., удаление сажев. фильтра, отключение ЕГР в Санкт- Петербурге

VW Parts для вас
Аватара пользователя
pashustic
Модератор

Сообщения: 17374
Зарегистрирован: 13 июл 2011, 22:17
Откуда: Санкт-Петербург-Бобруйск

Re: RCD 300 подключение задних динамиков

Сообщение vlalex » 16 фев 2012, 22:03

Димон178
здесь все просто, любые динамики подключаются одинаково: есть + и есть -. Как видно по второй картинке то левые две фишки спаяны друг с другом, а правые тоже спаяны друг с другом. Соответственно осталось узнать где + а где - на них должно быть написано, если нет то обычно пишут на самом динамике на магните (по любому должно быть указано где + а где -). затем переходим на первую картинку, нужно ее вытащить каким-либо способом и узнать какие провода какого цвета идут к какому штекеру. Потом снимаешь крышку вокруг магнитолы откручиваешь ее и смотришь какие провода какого цвета куда подключены. Находишь нужные тебе провода смотришь по распиновке (она есть выше) где находится + а где -. Ну а дальше тебе и будет известно как что.
Аватара пользователя
vlalex
Местный

Сообщения: 499
Зарегистрирован: 07 апр 2011, 07:31
Откуда: Брянская обл., г. Клинцы

Re: RCD 300 подключение задних динамиков

Сообщение Димон178 » 17 фев 2012, 00:21

pashustic писал(а):
Димон178 писал(а):Всем привет! Комарады подскажите пожалуйста какие и куда подключать провода на задние динамики (ШТАТНЫЕ ) ?

НА первом фото это что за разъем??
НА втором фото на 3 и 4 выводы, если считать слева направо, кроме вывода динамика,напаяна толи перемычка то ли что???
Взглянуть бы на все вживую,подъезжайте на встречу как нить разберемся и сделаем!

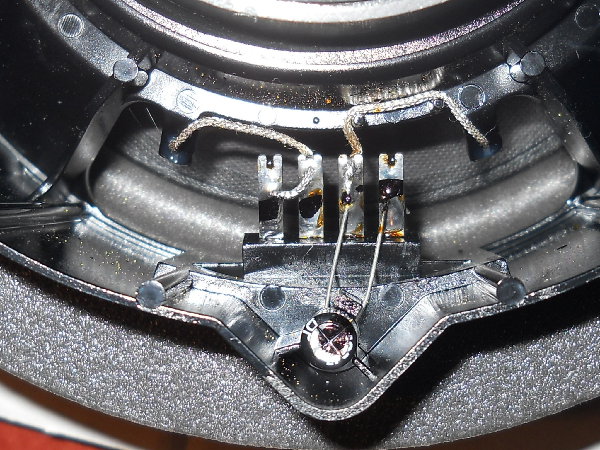

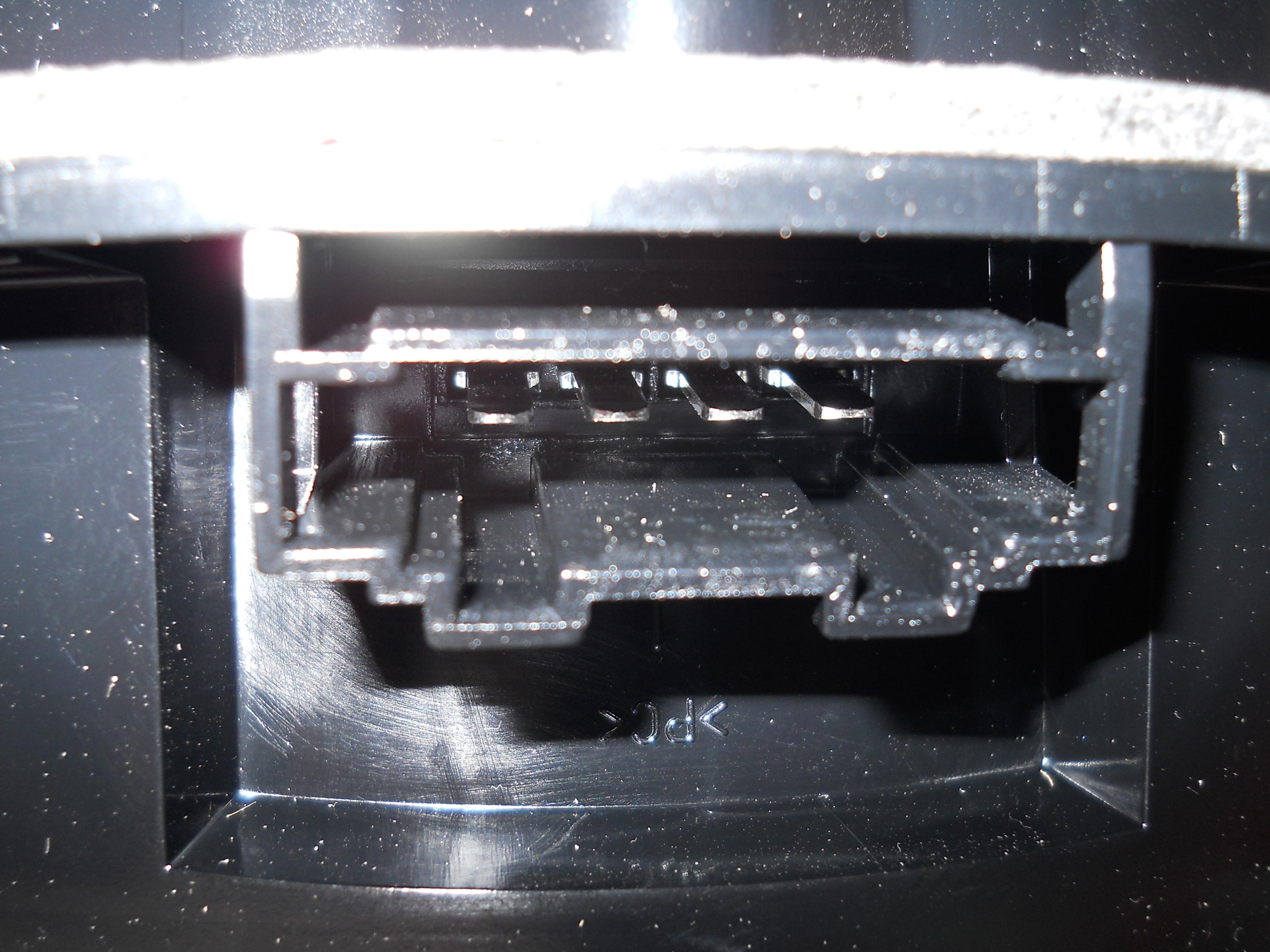

На первом фото входной разъем динамика,где перемычка я сам хотел бы узнать что это такое.(фото прилагается)
Если я правильно понимаю,то:1 контакт-вх минус
2 контакт-вых минус на пищалку
3 контакт-вых плюс на пищалку
4 контакт-вх плюс
Passat B6 1.9 tdi BXE OoWoO
Жигулятор 2106
прицеп ЛАВ
Мотоблок НЕВА
Аватара пользователя
Димон178
Местный

Сообщения: 292
Зарегистрирован: 01 окт 2011, 22:10
Откуда: Питер

Re: RCD 300 подключение задних динамиков

Сообщение Димон178 » 17 фев 2012, 00:33

vlalex писал(а):Димон178
здесь все просто, любые динамики подключаются одинаково: есть + и есть -. Как видно по второй картинке то левые две фишки спаяны друг с другом, а правые тоже спаяны друг с другом. Соответственно осталось узнать где + а где - на них должно быть написано, если нет то обычно пишут на самом динамике на магните (по любому должно быть указано где + а где -). затем переходим на первую картинку, нужно ее вытащить каким-либо способом и узнать какие провода какого цвета идут к какому штекеру. Потом снимаешь крышку вокруг магнитолы откручиваешь ее и смотришь какие провода какого цвета куда подключены. Находишь нужные тебе провода смотришь по распиновке (она есть выше) где находится + а где -. Ну а дальше тебе и будет известно как что.

Вот и хотелось бы узнать где плюс и где минус :) Подписей нет никаких (нигде) Смотрел по етке,там вообще не понятно-все идет в общей косе.
Всем спасибо за ответы.
Passat B6 1.9 tdi BXE OoWoO
Жигулятор 2106
прицеп ЛАВ
Мотоблок НЕВА
Аватара пользователя
Димон178
Местный

Сообщения: 292
Зарегистрирован: 01 окт 2011, 22:10
Откуда: Питер

Re: RCD 300 подключение задних динамиков

Сообщение pashustic » 17 фев 2012, 08:31

Димон178 писал(а):Вот и хотелось бы узнать где плюс и где минус Подписей нет никаких (нигде) Смотрел по етке,там вообще не понятно-все идет в общей косе.Всем спасибо за ответы.

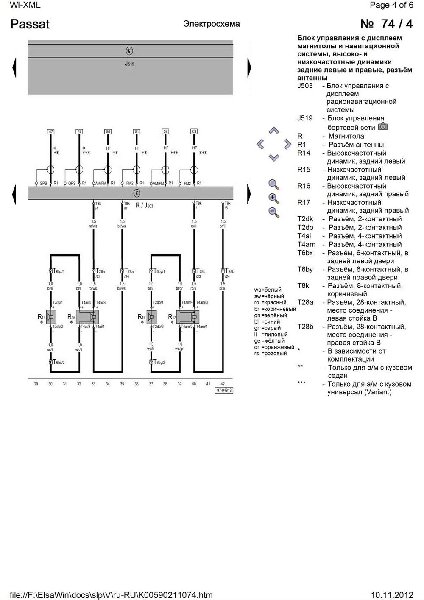

ПО эльзе в электросхемах можно посмотреть любой разъем и найти плюс и минус,благо сча под рукой у меня нет ее.. Хотя судя по скринам блоков отдельно для пищалок нет,поэтому полярность здесь думаю не играет роль.ИМХО!Если не узнаете, в понедельник отпишусь со скрином!
Passat B6 1.9 TDI noDPF noEGR BLS 5МКПП
Установка доп оборудования
Корректировка одометров, прописывание, привязывание ключей запуска., удаление сажев. фильтра, отключение ЕГР в Санкт- Петербурге

VW Parts для вас
Аватара пользователя
pashustic
Модератор

Сообщения: 17374
Зарегистрирован: 13 июл 2011, 22:17
Откуда: Санкт-Петербург-Бобруйск

Re: RCD 300 подключение задних динамиков

Сообщение Димон178 » 18 фев 2012, 10:59

pashustic писал(а):
Димон178 писал(а):Вот и хотелось бы узнать где плюс и где минус Подписей нет никаких (нигде) Смотрел по етке,там вообще не понятно-все идет в общей косе.Всем спасибо за ответы.

ПО эльзе в электросхемах можно посмотреть любой разъем и найти плюс и минус,благо сча под рукой у меня нет ее.. Хотя судя по скринам блоков отдельно для пищалок нет,поэтому полярность здесь думаю не играет роль.ИМХО!Если не узнаете, в понедельник отпишусь со скрином!

Паша привет,спасибо за помощь.Отпишись в понедельник если не сложно.
Passat B6 1.9 tdi BXE OoWoO
Жигулятор 2106
прицеп ЛАВ
Мотоблок НЕВА
Аватара пользователя
Димон178
Местный

Сообщения: 292
Зарегистрирован: 01 окт 2011, 22:10
Откуда: Питер

Re: RCD 300 подключение задних динамиков

Сообщение pashustic » 18 фев 2012, 12:15

Димон178 писал(а):Паша привет,спасибо за помощь.Отпишись в понедельник если не сложно.

Приветствую Димон!В личке отпиши свои данные автоса
Passat B6 1.9 TDI noDPF noEGR BLS 5МКПП
Установка доп оборудования
Корректировка одометров, прописывание, привязывание ключей запуска., удаление сажев. фильтра, отключение ЕГР в Санкт- Петербурге

VW Parts для вас
Аватара пользователя
pashustic
Модератор

Сообщения: 17374
Зарегистрирован: 13 июл 2011, 22:17
Откуда: Санкт-Петербург-Бобруйск

Re: RCD 300 подключение задних динамиков

Сообщение RUS.YRN » 09 ноя 2012, 14:29

pashustic писал(а):
troff писал(а):Посмотри фишку на магнитоле если уходит полный комплект,

А именно Изображение
Пины 1,4,5,8 должны быть задействованы в фишке магнитолы.Смотрите скрин..все понятно!!

Подскажите пожалуйста номера проводов для этого разъема,а то задумал поставить задние колонки оригинал(нашел б/у),а у меня их в комплектации не было,чтобы протащить проводку,а в этом разъеме у меня нет как раз выходов на задние колонки
Пассат Б6,1.6BSE,5МКПП,Тренд,2007 г.,<ОоWоО>.продан
Аватара пользователя
RUS.YRN
Бывалый

Сообщения: 875
Зарегистрирован: 22 окт 2011, 15:05
Откуда: Ульяновск-Переславль

Re: RCD 300 подключение задних динамиков

Сообщение pashustic » 09 ноя 2012, 14:50

RUS.YRN писал(а):Подскажите пожалуйста номера проводов для этого разъема

N 906 845 05 сам пин для обжатия

если не хочешь обжимать то вот пин с проводом..но он короткий придется сращивать 000 979 225
Первый вариант предпочтительней! ;)
Passat B6 1.9 TDI noDPF noEGR BLS 5МКПП
Установка доп оборудования
Корректировка одометров, прописывание, привязывание ключей запуска., удаление сажев. фильтра, отключение ЕГР в Санкт- Петербурге

VW Parts для вас
Аватара пользователя
pashustic
Модератор

Сообщения: 17374
Зарегистрирован: 13 июл 2011, 22:17
Откуда: Санкт-Петербург-Бобруйск

Re: RCD 300 подключение задних динамиков

Сообщение RUS.YRN » 09 ноя 2012, 15:28

Спасибо Паша!
Пассат Б6,1.6BSE,5МКПП,Тренд,2007 г.,<ОоWоО>.продан
Аватара пользователя
RUS.YRN
Бывалый

Сообщения: 875
Зарегистрирован: 22 окт 2011, 15:05
Откуда: Ульяновск-Переславль

Re: RCD 300 подключение задних динамиков

Сообщение RUS.YRN » 09 ноя 2012, 19:07

Паша еще вопрос по этим пинам.На проводе 000 979 225 пины с 2-х сторон или с одной стороны?И тянуть мне придется до 28 контактного разъема и там подключаться или до самих колонок на + и -?
Пассат Б6,1.6BSE,5МКПП,Тренд,2007 г.,<ОоWоО>.продан
Аватара пользователя
RUS.YRN
Бывалый

Сообщения: 875
Зарегистрирован: 22 окт 2011, 15:05
Откуда: Ульяновск-Переславль

Re: RCD 300 подключение задних динамиков

Сообщение pashustic » 09 ноя 2012, 19:21

RUS.YRN писал(а):На проводе 000 979 225 пины с 2-х сторон или с одной стороны?

с 2 х
RUS.YRN писал(а):И тянуть мне придется до 28 контактного разъема и там подключаться или до самих колонок на + и -?

Он не 28..на рисунке выше посмотри какой ;)
Passat B6 1.9 TDI noDPF noEGR BLS 5МКПП
Установка доп оборудования
Корректировка одометров, прописывание, привязывание ключей запуска., удаление сажев. фильтра, отключение ЕГР в Санкт- Петербурге

VW Parts для вас
Аватара пользователя
pashustic
Модератор

Сообщения: 17374
Зарегистрирован: 13 июл 2011, 22:17
Откуда: Санкт-Петербург-Бобруйск

Re: RCD 300 подключение задних динамиков

Сообщение RUS.YRN » 10 ноя 2012, 05:13

pashustic писал(а):
RUS.YRN писал(а):И тянуть мне придется до 28 контактного разъема и там подключаться или до самих колонок на + и -?

Он не 28..на рисунке выше посмотри какой ;)

Про этот то я понял.Я имел ввиду если тянуть от этого разъема(который на рисунке) до стойки,в котором находится 28 контактный разъем и подключаться к нему или минуя его и подключать сразу к колонкам?
Пассат Б6,1.6BSE,5МКПП,Тренд,2007 г.,<ОоWоО>.продан
Аватара пользователя
RUS.YRN
Бывалый

Сообщения: 875
Зарегистрирован: 22 окт 2011, 15:05
Откуда: Ульяновск-Переславль

Re: RCD 300 подключение задних динамиков

Сообщение pashustic » 10 ноя 2012, 06:40

RUS.YRN писал(а):в котором находится 28 контактный разъем и подключаться к нему или минуя его и подключать сразу к колонкам?

Если хочешь сделать все цивильно ..то конечно же через 28 контатктый разъем..но для этого тебе нужо еще купить дополнительные пины! ;)
Passat B6 1.9 TDI noDPF noEGR BLS 5МКПП
Установка доп оборудования
Корректировка одометров, прописывание, привязывание ключей запуска., удаление сажев. фильтра, отключение ЕГР в Санкт- Петербурге

VW Parts для вас
Аватара пользователя
pashustic
Модератор

Сообщения: 17374
Зарегистрирован: 13 июл 2011, 22:17
Откуда: Санкт-Петербург-Бобруйск

Re: RCD 300 подключение задних динамиков

Сообщение RUS.YRN » 10 ноя 2012, 07:23

А подскажи какие туда пины идут(как в самом 28 контактном разъеме так и в ответной колодке) и номера контактов,в которые подсоединять?Может схема есть?
Пассат Б6,1.6BSE,5МКПП,Тренд,2007 г.,<ОоWоО>.продан
Аватара пользователя
RUS.YRN
Бывалый

Сообщения: 875
Зарегистрирован: 22 окт 2011, 15:05
Откуда: Ульяновск-Переславль

Re: RCD 300 подключение задних динамиков

Сообщение pashustic » 10 ноя 2012, 09:15

RUS.YRN писал(а):А подскажи какие туда пины идут(как в самом 28 контактном разъеме так и в ответной колодке) и номера контактов,в которые подсоединять?Может схема есть?
Вложения
Passat B6 1.9 TDI noDPF noEGR BLS 5МКПП
Установка доп оборудования
Корректировка одометров, прописывание, привязывание ключей запуска., удаление сажев. фильтра, отключение ЕГР в Санкт- Петербурге

VW Parts для вас
Аватара пользователя
pashustic
Модератор

Сообщения: 17374
Зарегистрирован: 13 июл 2011, 22:17
Откуда: Санкт-Петербург-Бобруйск

Re: RCD 300 подключение задних динамиков

Сообщение RUS.YRN » 10 ноя 2012, 09:59

Большое спасибо!Паша,подскажи ещё номера пинов как для 28 контактного разъема,так и для его ответной части.Спасибо ещё раз!
Пассат Б6,1.6BSE,5МКПП,Тренд,2007 г.,<ОоWоО>.продан
Аватара пользователя
RUS.YRN
Бывалый

Сообщения: 875
Зарегистрирован: 22 окт 2011, 15:05
Откуда: Ульяновск-Переславль

Re: RCD 300 подключение задних динамиков

Сообщение pashustic » 10 ноя 2012, 10:44

RUS.YRN писал(а):Паша,подскажи ещё номера пинов как для 28 контактного разъема,так и для его ответной части.Спасибо ещё раз!

N 906 845 05 ответная часть N 103 190 05 или N 103 192 03
Возьми и эти и эти!!стоят копейки! НА всякий пожарный
Passat B6 1.9 TDI noDPF noEGR BLS 5МКПП
Установка доп оборудования
Корректировка одометров, прописывание, привязывание ключей запуска., удаление сажев. фильтра, отключение ЕГР в Санкт- Петербурге

VW Parts для вас
Аватара пользователя
pashustic
Модератор

Сообщения: 17374
Зарегистрирован: 13 июл 2011, 22:17
Откуда: Санкт-Петербург-Бобруйск

Re: RCD 300 подключение задних динамиков

Сообщение Provokator07 » 11 фев 2013, 15:12

Иметь штатные динамики это хорошо!А кто-нибудь ставил не штатные?Моя комплектация не предусматривает оных, а очень бы хотелось!Хотябы характеристики зать, подобрал бы!
WV Passat B6 2006 года VIN WVWZZZ3CZ7P042277
Provokator07
Частый гость

Сообщения: 87
Зарегистрирован: 03 сен 2012, 21:16

След.

Вернуться в Музыка и Навигация

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3

Яндекс цитирования
© 2009-2022 Volkswagen Passat B6 club - Клуб любителей Фольксваген Пассат Б6.
Размещение рекламы/письмо админу: info [собака] b6club [точка] ru
