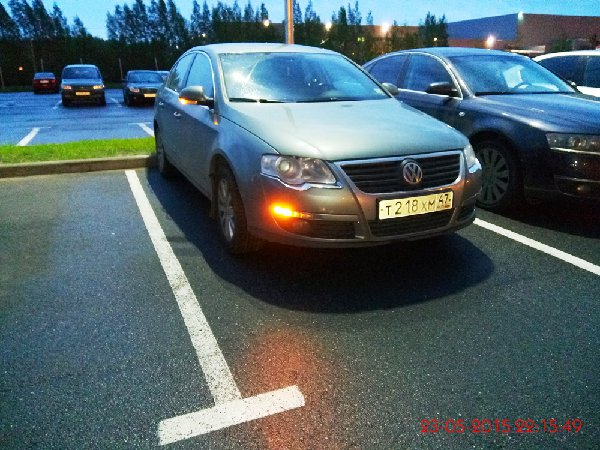

Передние поворотники на светодиодах.

[witnessx]

Прикольно смотрится!

Желтые диоды какой мощности?
Как подключал?

[Дмитрий 1979]

Диоды якобы по 9 Ватт (может так оно и есть, реально яркие).
Делал так.

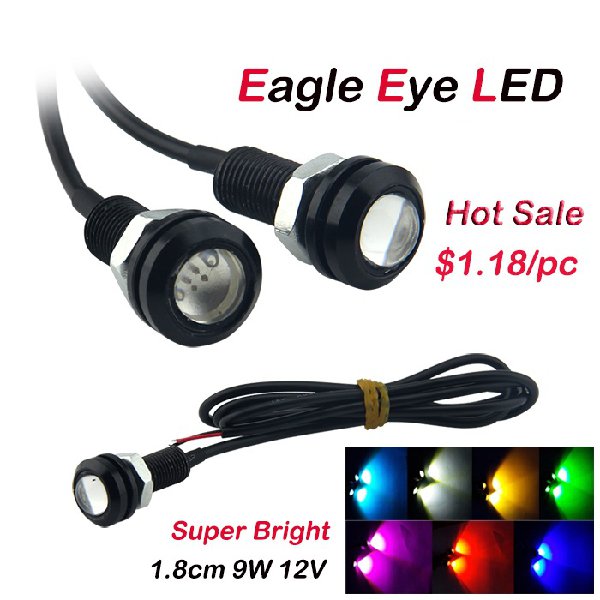

Это сами диоды.

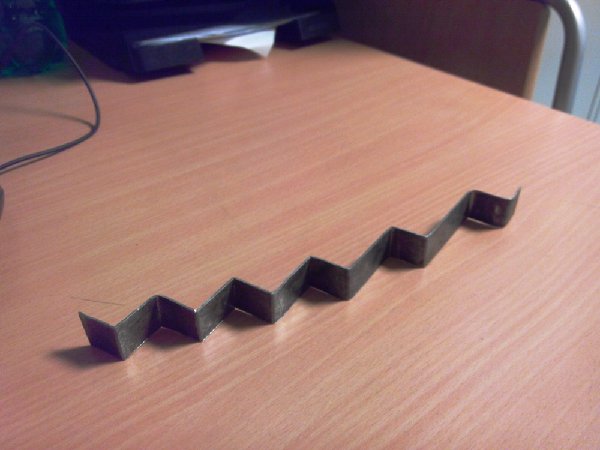

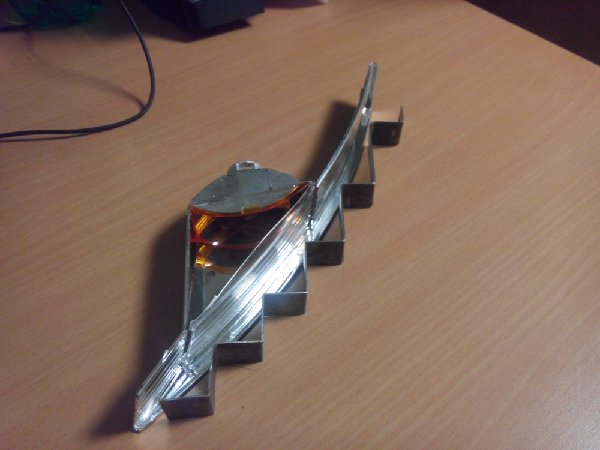

Это прообраз, потом сделал из нержавейки и покрасил в хром.

Чтобы было понятно что к чему.

Первые 4 диода белого цвета в качестве ДХО, последние 2 оранжевого цвета в качестве указателя поворота.

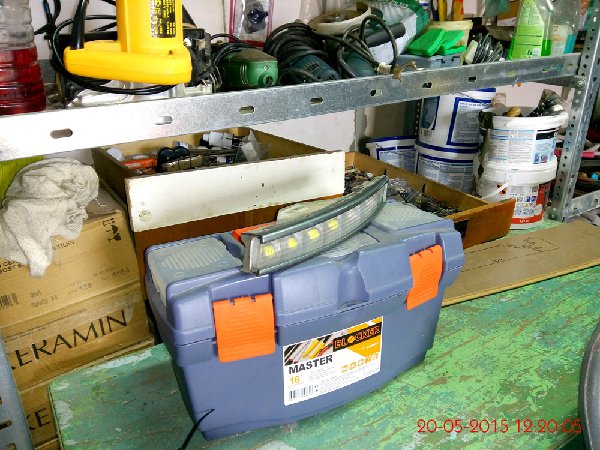

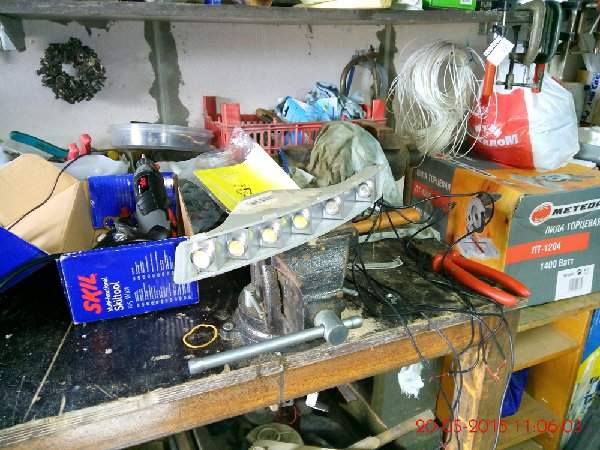

Изделие в сборе.

Подключал напрямую от контактов поворотников (2 диода такой мощности не требуют обманок и комп не ругается).

[witnessx]

Интересно, у блока бортовой сети нет выхода на ДХО?

[demainst]

нормальная идея. Только если поворотник на габариты выводить через шнурок, то поворотник будет чаще щелкать как при перегоревшей лампочке. меня это раздражало

Но ведь можно и проводку местами поменять: вытянуть провода из габаритов до поворотников и наоборот

Проще пины в разъемах блока бортсети переставить, причем только плюсовые.

[Дмитрий 1979]

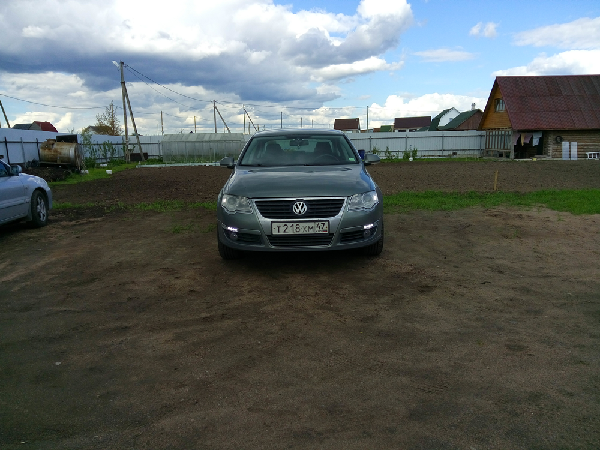

Итак, доделал, как хотел. Вот так получилось. ДХО и поворотники в одном флаконе. Я доволен.

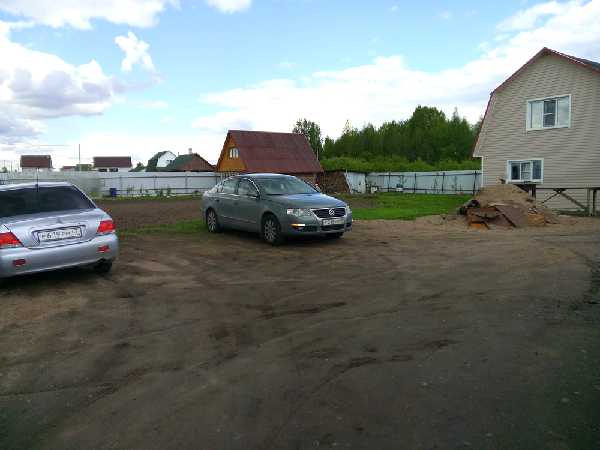

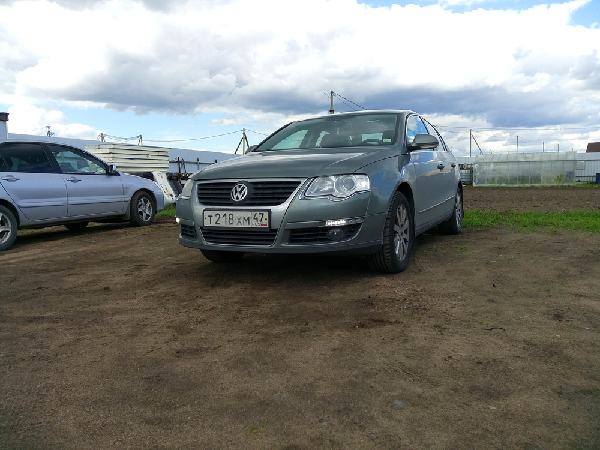

Вот так выглядит издалека днём. Очень ярко.

Всем бобра)))

[Дмитрий 1979]

Вопрос к знающим людям. Ткните носом или нарисуйте схему блока для притухания ДХО при включении ближнего света. Если не трудно.

[krox]

Дмитрий 1979
Очень круто получилось, а если не сложно цена вопроса сие чуда творения?

[Дмитрий 1979]

krox 1050 рублей (26$ по старому курсу) за 20 диодов (брал типа оптом, чуть дешевле получилось) - 10 белых + 10 оранжевых, банка аэрозольной краски под хром 250 рублей. Остальное не измеримо деньгами (в смысле украденной полоски из нержавейки на работе и ровных рук).

[krox]

Дмитрий 1979
ураденных плохо звучит, а вот повзоимственных - норм. Прямые руки нынче большая ценность.
Спасибо за ответ.

[Дмитрий 1979]

krox
Полоски нержавейки, кстати, шириной 29 мм. И они именно нагло вынесены через проходную в рюкзаке с грязными вещами, выносимыми с работы для стирки
Еще забыл про силикон для склейки стёкол. Они, кстати, очень хорошо были приклеены на заводе и могут лопнуть в районе середины (получил небольшой скол на первом стекле, со вторым был более аккуратен), надо ОЧЕНЬ аккуратно их отсоединять. Говорят, что можно погреть феном. Я не пробовал.

[krox]

kroxПолоски нержавейки, кстати, шириной 29 мм. И они именно нагло вынесены через проходную в рюкзаке с грязными вещами, выносимыми с работы для стирки Еще забыл про силикон для склейки стёкол. Они, кстати, очень хорошо были приклеены на заводе и могут лопнуть в районе середины (получил небольшой скол на первом стекле, со вторым был более аккуратен), надо ОЧЕНЬ аккуратно их отсоединять. Говорят, что можно погреть феном. Я не пробовал.

Тогда вопрос в догонку, ширина известна, а можно остальные размеры? и с каким расчетом гнулись, чтоб все диоды смотрели вперед? (сорри за тупые уточнения)

[Дмитрий 1979]

Размеры на работе остались, вечером могу скинуть, гнулось на ширину диода и чтобы все смотрели вперёд.

[boroda II]

Размеры на работе остались, вечером могу скинуть, гнулось на ширину диода и чтобы все смотрели вперёд.

Диоды на эти не похожи?
http://ru.aliexpress.com/item/2015-Newest-10-X-9W-LED-Eagle-Light-Eye-Car-Fog-DRL-Daytime-Reverse-Backup-Signal/32323756810.html

[demainst]

krox

Еще забыл про силикон для склейки стёкол. Они, кстати, очень хорошо были приклеены на заводе и могут лопнуть в районе середины (получил небольшой скол на первом стекле, со вторым был более аккуратен), надо ОЧЕНЬ аккуратно их отсоединять. Говорят, что можно погреть феном. Я не пробовал.

Вот об это я и писал в начале темы, лучше пилить. Греть феном не поможет. Детали сварены местным нагревом, т.е. греть нужно до температуры плавления пластика - что будет с в результате?

[Дмитрий 1979]

Диоды на эти не похожи?
http://ru.aliexpress.com/item/2015-Newest-10-X-9W-LED-Eagle-Light-Eye-Car-Fog-DRL-Daytime-Reverse-Backup-Signal/32323756810.html

Да они самые, только я брал вот эти: http://ru.aliexpress.com/item/20pcs-lot ... 16751.html
Тут полное описание в указанием размеров, что мне и было необходимо, чтобы знать влезут или нет.

[wake-off]

Вопрос к знающим людям. Ткните носом или нарисуйте схему блока для притухания ДХО при включении ближнего света. Если не трудно.

Первое, что пришло в голову - нечто такое. Надо еще продумать, но по идее должно работать.
Включили ДХО - диоды горят, транзистор закрыт, подали ближний - транзистор открылся, часть тока ушла с диодов через резистр в коллекторной цепи - диоды притушились

[bashaev1960]

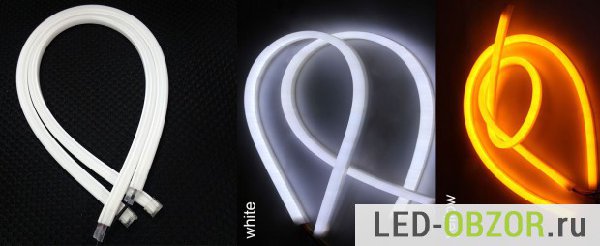

а никто не вставлял гибкие ходовые огни с поворотником я вот думаю сделать , та идет силиконовая трубка диаметр 10 мм а длина есть разная если взять 60 см я думаю можно сделать. как вы думаете??

[KulikovPN]

Освежу тему, мой вариант поворотников:
Сделаны на печатных платах




Отправлено с моего iPhone используя Tapatalk

[Drake]

Круто. Где такие взять?))

[KulikovPN]

Делал сам, могу фотоотчет сделать и чертежи плат выложить


Отправлено с моего iPhone используя Tapatalk

[shlerik]

Делал сам, могу фотоотчет сделать и чертежи плат выложить


Отправлено с моего iPhone используя Tapatalk

конечно надо

[KulikovPN]

Небольшой фотоотчет моего варианта поворотников.
Были куплены:
светодиоды http://ru.aliexpress.com/item/200PCS-LO ... 96161.html немного ошибся цветом, оказались темно-оранжевыми

smd резисторы
http://www.chipdip.ru/product0/9000079480/

и сами поворотники
http://ru.aliexpress.com/item/For-vw-vo ... 15806.html
думал расколется, не повезло, пришлось резать)

После замеров набросал плату в sprint layout перевел на текстолит:

фото второй стороны не сохранилось(((

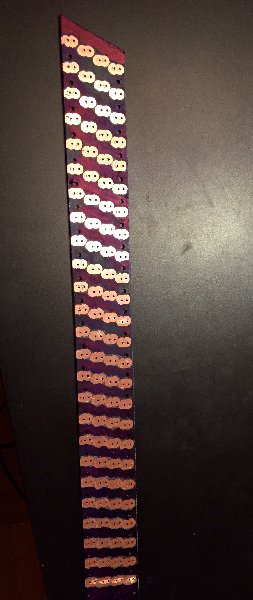

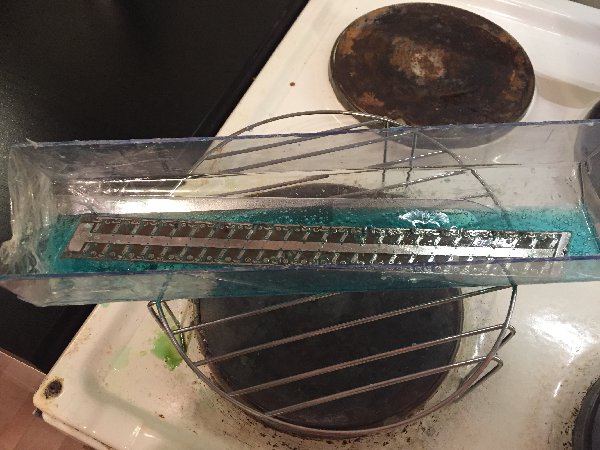

Травим:

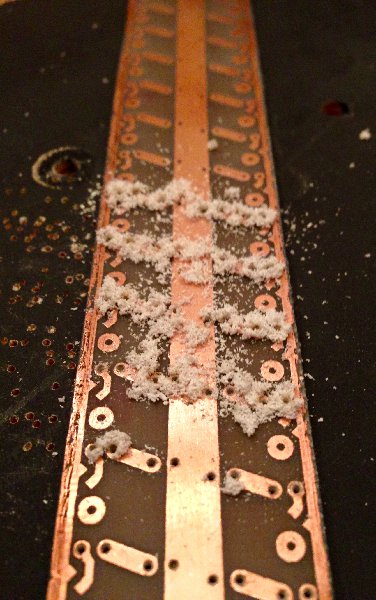

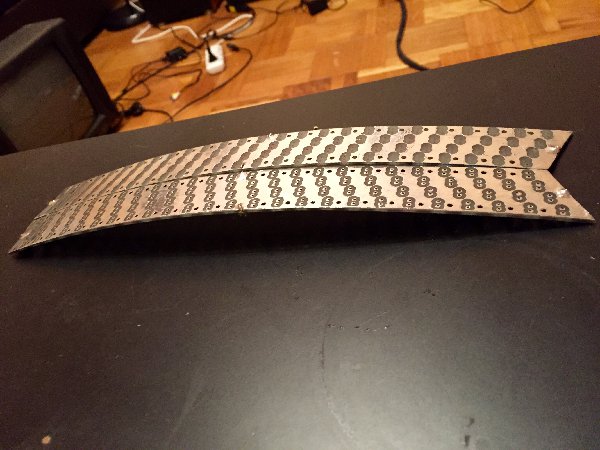

И получаем сверлим:

[KulikovPN]

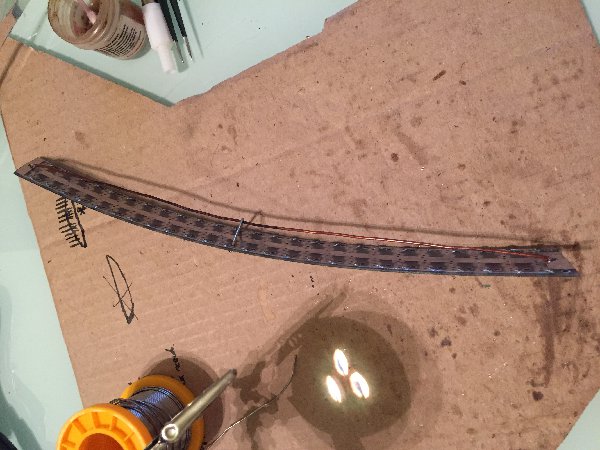

Для придания плате формы сделал стяжку из медной проволоки:

Потом впаял сто диодов в каждую плату:

После всех паек обязательно надо покрыть лаком!

Небольшое замечание: до впаивания стяжки припаял резисторы.

Потом были разрезаны гравером поворотники, фото к сожалению, не сохранил.

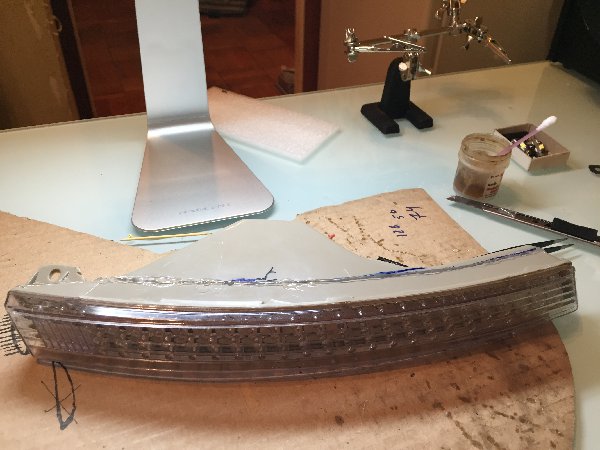

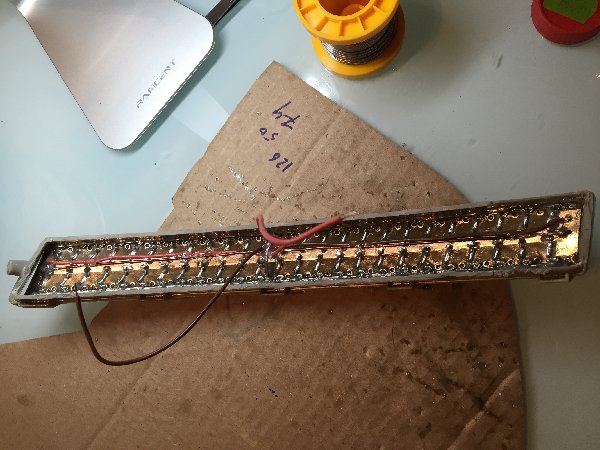

Запихнул плату в поворотник:

и склеил термопистолетом

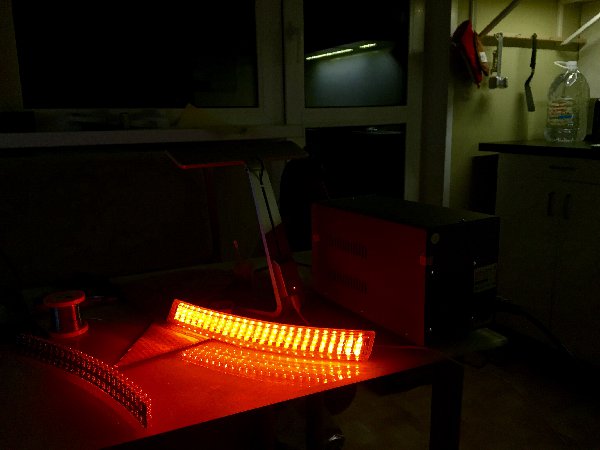

Проверка:

[KulikovPN]

Файл платы:

Corner light.rar

(16 Кб) Скачиваний: 431

[boroda II]

Файл платы:

Corner light.rar

Обычно в таких изделиях присутствуют стабилизаторы тока, иногда просто диод на входе от переполюсовки.
Ты их принципиально не закладывал в схему?
