Фаромыватели на отдельную кнопку

[Radchenkopochta]

Решил написать эту тему поскольку замучался заливать незамерзайку в бачок.
Смысл операции:
1вывести управление омывайками на кнопку
2 отключить срабатывание от дворников

прим: для тех у кого есть галочки в блоке управления
а) каждое N-ое включение с дворниками
б) кол-во времени работы омыватетеля
В) кол-во времени задержки для срабатывания N- го отсчета, при включении дворников
для этих машин достаточно настроить:(в) время задержки более 3х секунд и (а) каждое N-ое включение с дворниками сделать один к одному, тогда при каждом включении дворников более 3х секунд будет включаться омыватель. Зная этот алгоритм, можно управлять омывателем.

Необходимые запчасти:
1 кнопка (парктроников, давления шин или еще чего нить)
2 фишка к этой кнопке (прим: при наличии ножа, все фишки от кнопок рядом с ручкой акпп не отличаются)), надо срезать 1мм направляющей на фишке. Тогда все подходит)
3 провод
4 реле 4х контактное
5 изоляция
6 тестр с 2 лампочками

Описание принципа действий:
В оригинале сигнал от блока приходит на реле и включает цепь электромотора омывателей, ту да же приходит диагностический провод проверки катушки реле. Надо цепь включения и цепь питания мотора через реле разделить на две и замыкать последнюю с помощью кнопки. При этом необходимо оставить катушку оригинального реле под напряжением так как туда приходит диагностический провод.

Описание работы:
1 вставляем фишку в кнопку, подключаем тестр к проводам и жмем. Если правильные провода должен поменяться сигнал тестера
прим:серый и коричневый-провода подсветки

2 составляем жгут проводки и изолируем его.
прим:
а)Один провод идет на плюс к магнитоле,
б) один от магнитолы, от минуса, к реле(реле находиться в блоке под ящичком у левой ноги водителя, найти его можно по щелчку включения при активации работы омываек, оно серое))
в) один от кнопки к реле

3 вынимаем реле из разъема, вынимаем разъем, там 2 тонких и 2 толстых провода, откусываем тонкие провода (только не под корень), и подключаем их к контактам катушки на купленном реле.
4 к старому реле, тем проводам что остались откусанные подключаем плюс минус нашей кнопки
5 возвращаемся к проводам, которые мы привели от кнопки и реле к магнитоле и подключам плюс минус
6 серый и коричневый провода подсветки кнопки соединяем с другой кнопкой, соблюдая цветность
7 ВСЕ ПРОВЕРЯЕМ
8 ПРОВЕРЯЕМ ЕЩЕ РАЗ
9 изолируем собираем радуемся

[nky]

наконец хоть кто-то это реализовал..до этого не видел...
ИМХО с фотками было бы поинформативнее..так на вскидку сложно сразу понять что к чему...

[Пят@чок]

Шнурком омыватель настраивается так, что срабатывает когда нужно и сколько нужно. Вышеописанное, похоже на колхоз от лукавого ТАЗовода. По Москве, за зиму, уходит не более 7-8 банок незамерзайки. Куда ещё экономичнее?

[shlerik]

Шнурком омыватель настраивается так, что срабатывает когда нужно и сколько нужно. Вышеописанное, похоже на колхоз от лукавого ТАЗовода. По Москве, за зиму, уходит не более 7-8 банок незамерзайки. Куда ещё экономичнее?

+100500. трачу максимум 3 бутыли. знаю что у меня срабатывает при первом нажатии и каждом пятом. По этому в момент когда должны они сработать делаю очень кратковременное нажатие, и они не срабатывают. Согласен, что никто считать не будет, но все равно большая часть экономится, тем более что включаются они только при включенных фарах. Хотя я сам хочу их отключить на зиму через шнурок, но не из за того что жидкости жалко, просто боюсь что сломаться могут если примерзнут.
А вообще ТС молодец, что придумал такую вещь, может кому то проще будет кнопку поставить

[demainst]

Шнурком омыватель настраивается так, что срабатывает когда нужно и сколько нужно. Вышеописанное, похоже на колхоз от лукавого ТАЗовода. По Москве, за зиму, уходит не более 7-8 банок незамерзайки. Куда ещё экономичнее?

Нормальное решение, на многих машинах функции разделены. Дело не только в расходе незамерзайки. Летом тоже раздражает "несанкционированный" выброс из фароомывателя. Приходится выключать (если не забудешь ) фары перед тем как брызгнуть на стекло. С другой стороны, если действительно нужно фары отмыть, то пока отмоешь фары на стекло ведро выльется.
На Б6 сразу шнурком отключил фароомыватель - езжу в основном по Москве, а в наших условиях омыватель фар бесполезен. На Б7 думаю разделить управление, не хочется совсем терять функцию.

[demainst]

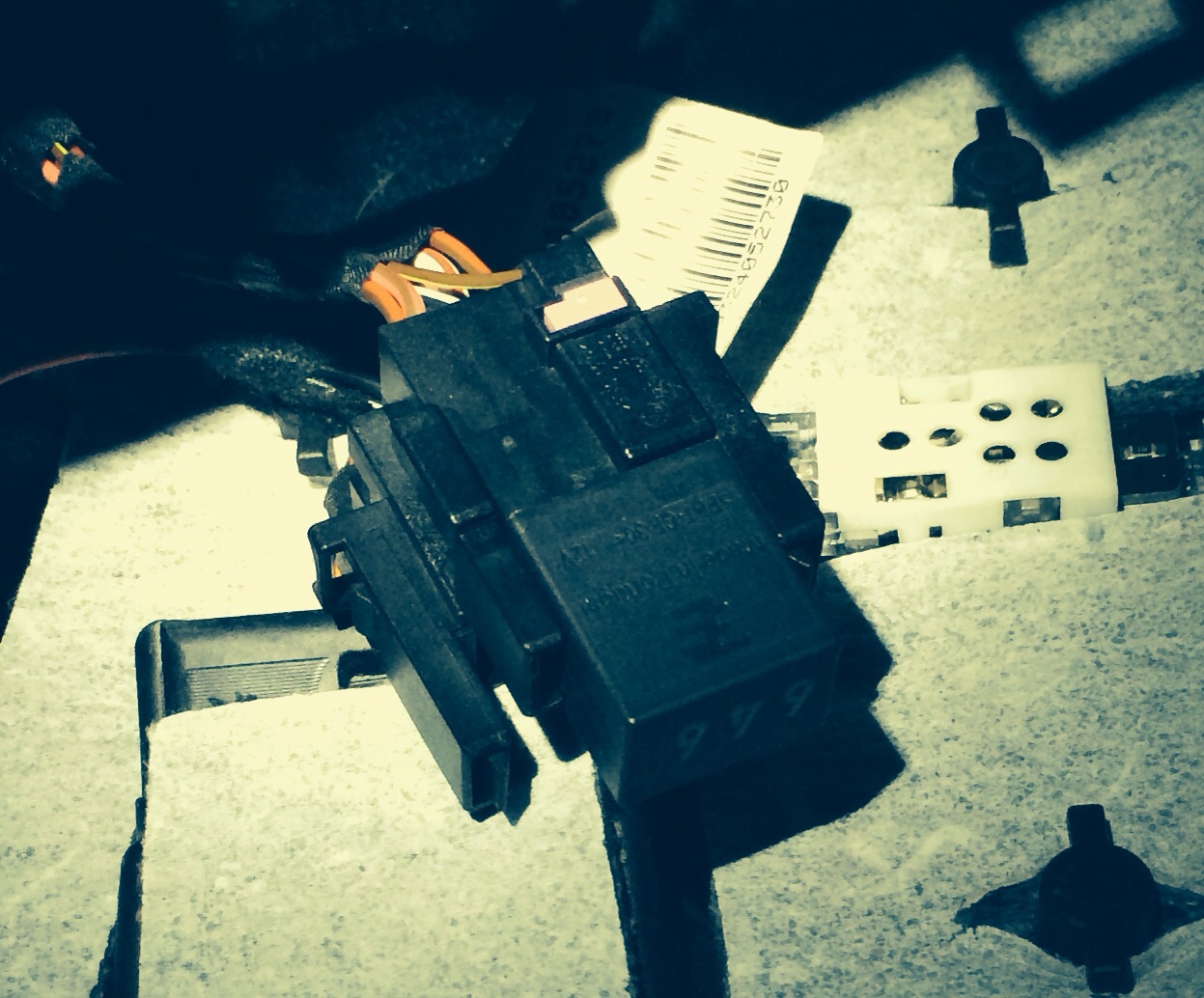

Владельцам Б7 вместо кнопки и разъема п.1 и 2 потребуется только ремонтный провод с пинами 000 979 009 E или два соответствующих пина.

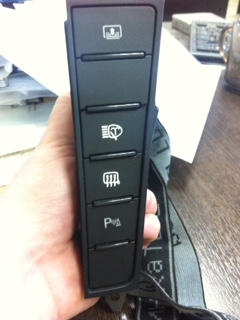

Можно, конечно, купить новый блок кнопок справа (или слева) от рычага КПП, но можно и сэкономить. Если на блоке кнопок справа от ручки КПП есть не задействованные кнопки снимаем и разбираем его.
Там все просто и очевидно. Под кнопками, которые не используются стоят зеленые стопоры - удаляем лишние, собираем блок и получаем 1,2,3 или 4 новые кнопки. Кнопки, естественно, без пиктограмм, но это именно кнопки, а не заглушки (заглушка там чаще всего одна - вместо кнопки регулируемой подвески, вторая сверху). Кнопки из белого пластика и покрашены черной краской - можно сделать гравировку (или процарапать ) с пиктограммой и сделать подсветку. Под некоторыми кнопками могут быть и диоды подсветки с резисторами впаяны, а нет так и впаять не трудно.

П.С. Владельцам Б6 могу предложить "лишние" кнопки: "шторка" (нижняя справа), "парктроник" (нижняя слева) и "автохолд", с разъемами.

[demainst]

Вчера отключил фароомыватели от бортсети, осталось кнопку подключить. Долго вчитывался в первый пост, но все понял только когда снял колодку с реле. В Б7 блок несколько иной, но сути это не меняет.
Попробую описать процесс попроще.

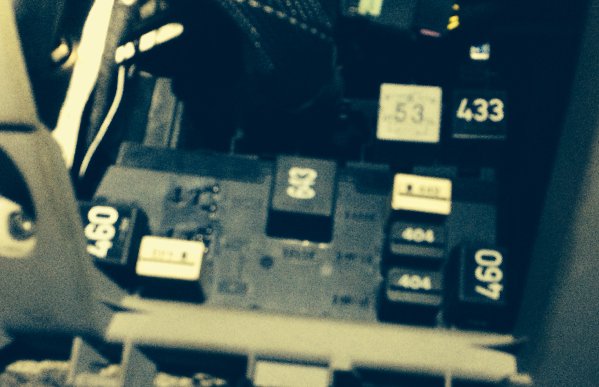

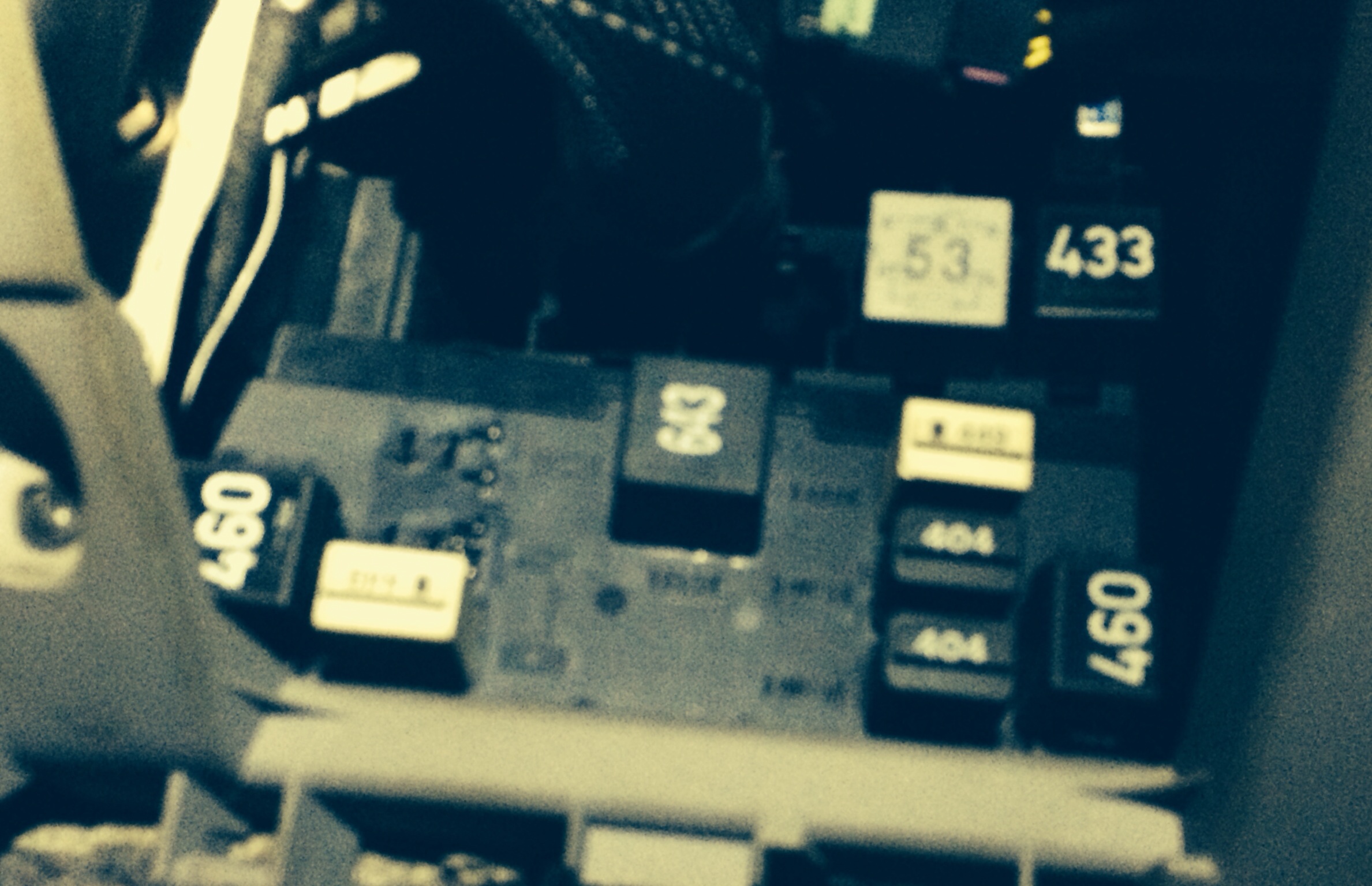

1. Находим реле: это просто, если его снять вылезет ошибка по реле фароомывателей. В Б6 оно серое (одно из двух серых), в Б7 одно из маленьких черных внизу по центру.
2. На катушку реле приходят два тонких провода (в Б7 красный и чено-белый). Топикстартер перерезал оба, вместо нашего реле подключил другое в качестве обманки. Это нужно только чтобы не было ошибки.
Так как на красном проводе всегда плюс, я перерезал только управляющий (черно-белый) провод. Подключил реле обманку, а провод от реле удлинил и протянул к кнопкам. Если замкнуть этот провод на землю, включаются фароомыватели.

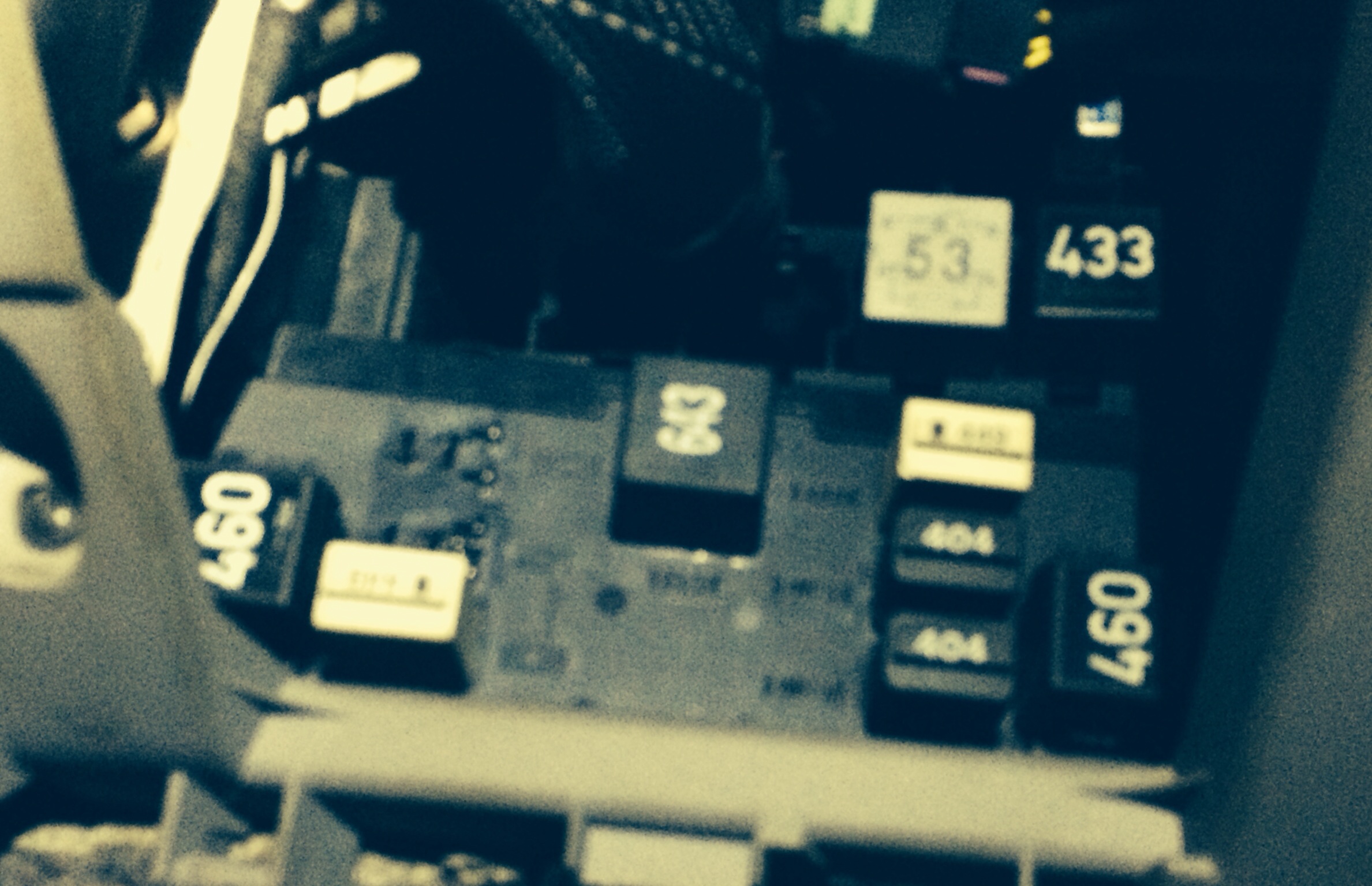

В В6 одно из серых реле

Это реле, в Б7 колодку реле можно вытащить из блока.

[1gdm]

Вчера отключил фароомыватели от бортсети, осталось кнопку подключить. Долго вчитывался в первый пост, но все понял только когда снял колодку с реле. В Б7 блок несколько иной, но сути это не меняет.
Попробую описать процесс попроще.
1. Находим реле: это просто, если его снять вылезет ошибка по реле фароомывателей. В Б6 оно серое (одно из двух серых), в Б7 одно из маленьких черных внизу по центру.
2. На катушку реле приходят два тонких провода (в Б7 красный и чено-белый). Топикстартер перерезал оба, вместо нашего реле подключил другое в качестве обманки. Это нужно только чтобы не было ошибки.
Так как на красном проводе всегда плюс, я перерезал только управляющий (черно-белый) провод. Подключил реле обманку, а провод от реле удлинил и протянул к кнопкам. Если замкнуть этот провод на землю, включаются фароомыватели.

[demainst]

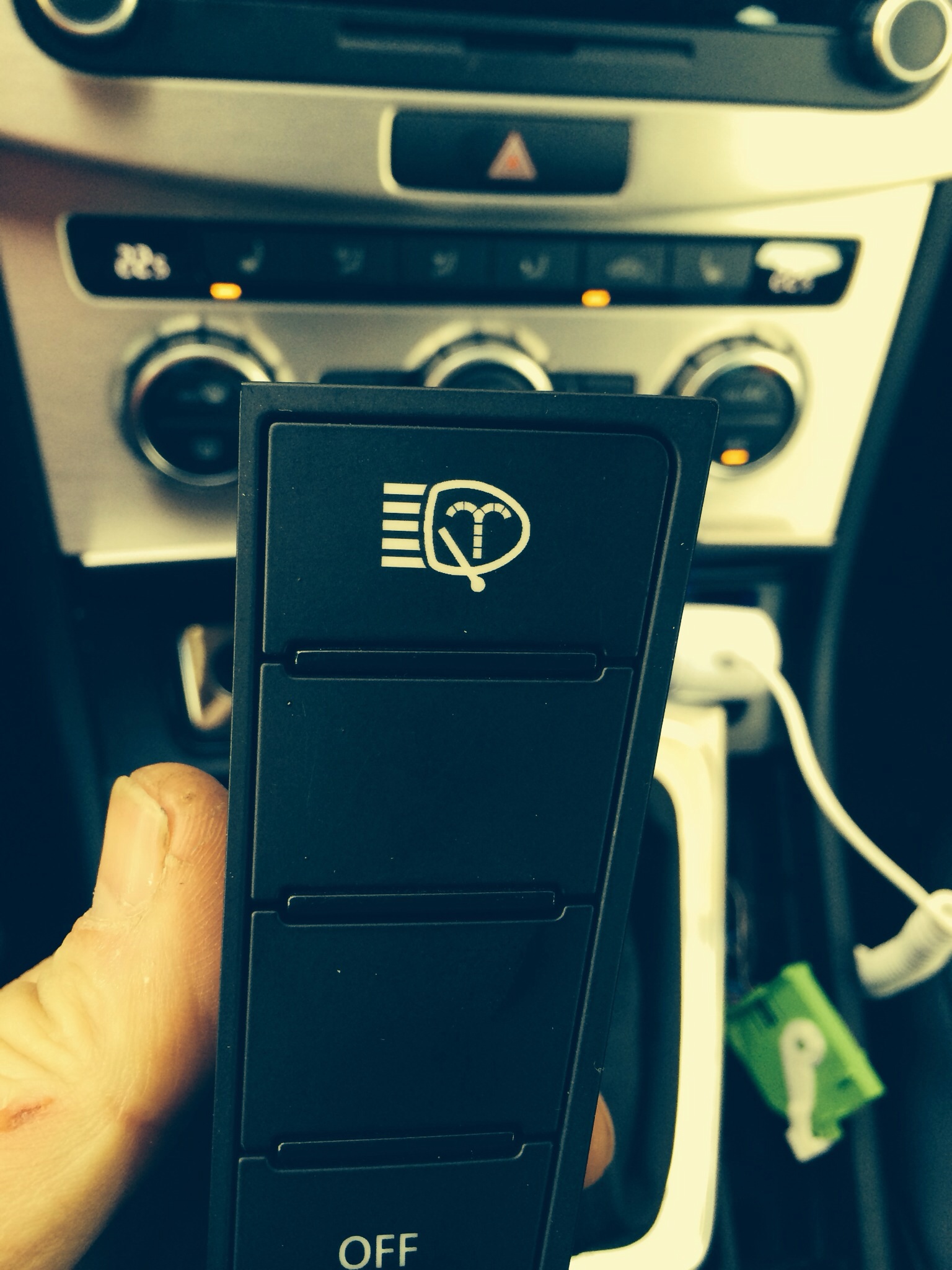

Подключил кнопочку. Осталось пиктограмку изобразить.
Может кто поможет такую картинку в Корал Дро изобразить?
Нужно для лазерной гравировки.

[demainst]

Сегодня сделал гравировку. Большое Спаибо Юрию (1gdm) за графическую обработку рисунка, файл значительно ускорил процесс.

[Daniliv]

Валера давай фотки в студию

[demainst]

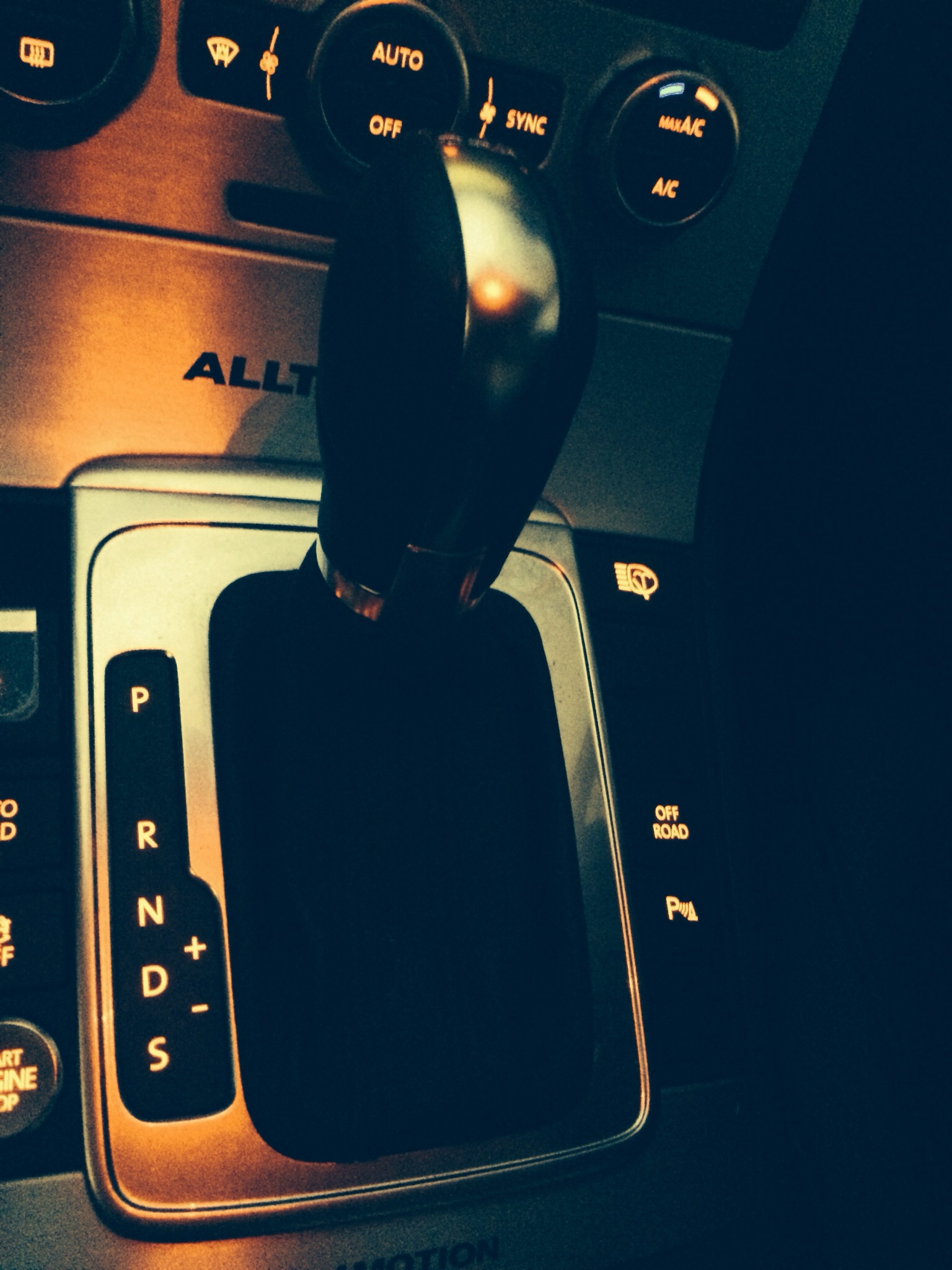

Добавил фото. Умные люди еще кое-что подсказали, как можно еще упростить процесс. Странно, что сам не додумался
Можно обойтись и без обманки, если снять соответствующую галку в блоке борсети. Завтра проверю.

[Daniliv]

Хорошо получилось

[krox]

Тема зачет, подпишусь

[demainst]

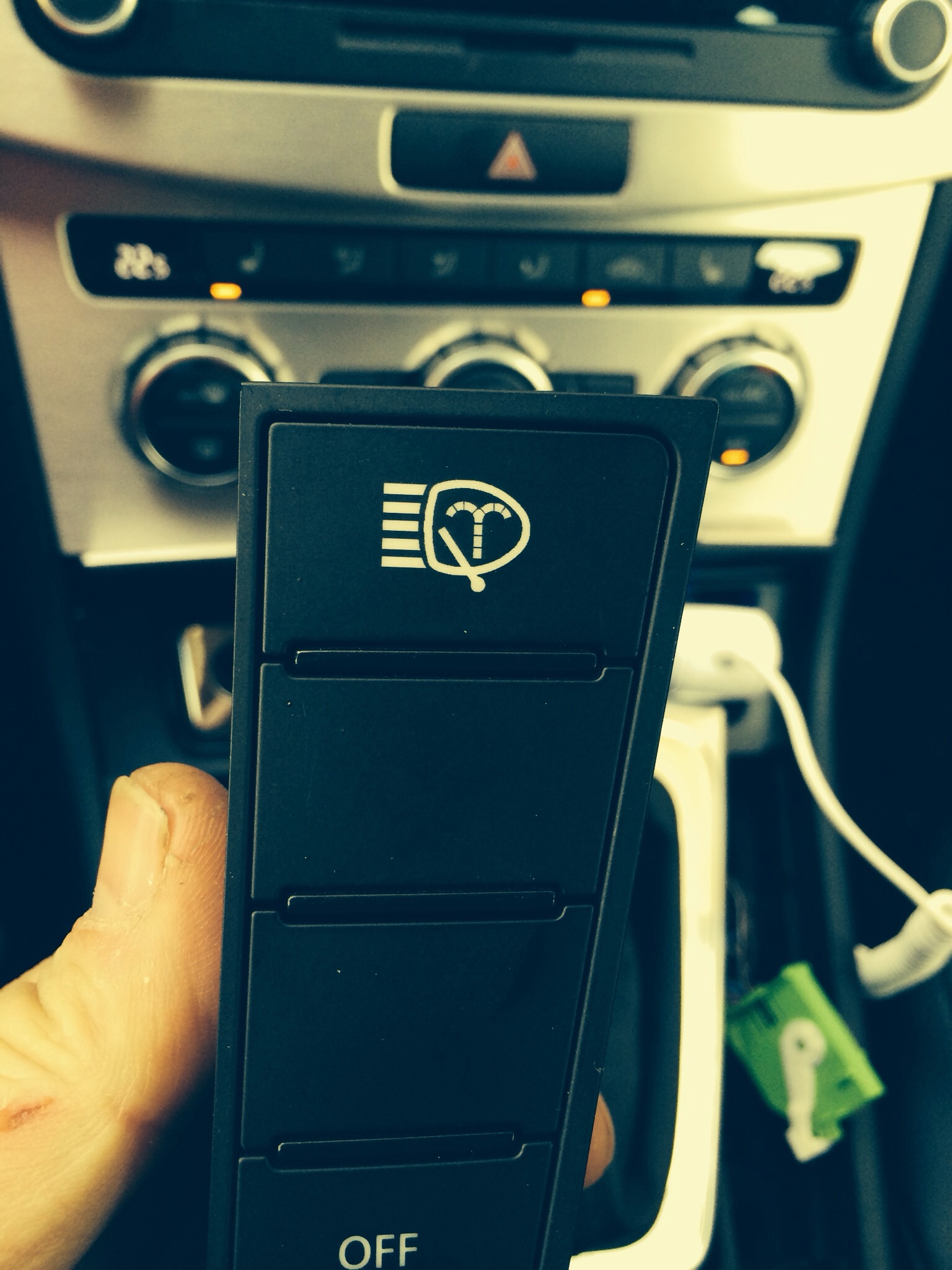

Вот еще фоточку мне прислали

[Daniliv]

Валера тебя опередили

[demainst]

Валера тебя опередили

В смысле? Я, вроде, на авторство и не претендую. Даже тема не моя, спасибо автору - надоумил.

[Яуген]

Как у вас по три-восемь банок уходит, вы что вообще не ездите, или стёкла как на броневике? У меня за ночь от этой слякоти банка уходит, ненавижу грязное стекло.

[Яуген]

Автору респект, давно пора было.

[Vladimir_Dr]

Отмечусь тоже! У себя отключил на второй день после покупки авто. А это интересное решение!

[demainst]

Отмечусь тоже! У себя отключил на второй день после покупки авто. А это интересное решение!

А главное, простое.
