Перепайка приборки и смена цвета стрелок. Фотоотчеты

Перепайка приборки и смена цвета стрелок. Фотоотчеты

Сообщение PAMA » 06 мар 2011, 14:19

(Название темы сменил, потому-как дальше пошло уже не про красный цвет)


магнитолу и климат я перепаял в прошлые выходные
на очереди была приборка
итак продолжим:

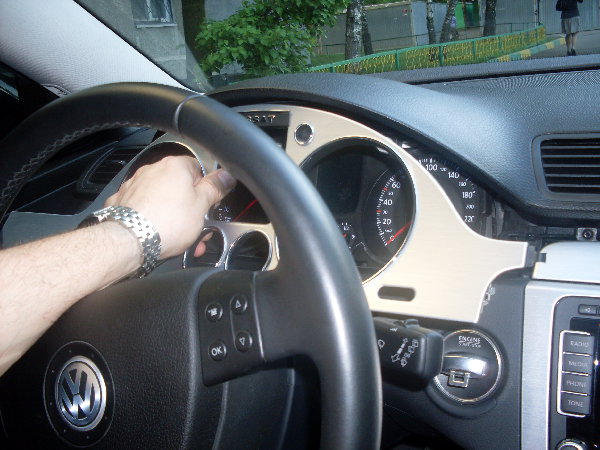

для начала снимаем облицовку

Последний раз редактировалось PAMA 28 мар 2013, 14:40, всего редактировалось 2 раз(а).
Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:23

затем откручиваем саморезы нижней части панели под приборкой
один справа от приборки, еще один под рамкой магнитолы

два самореза над переключателем света

Последний раз редактировалось PAMA 06 мар 2011, 14:52, всего редактировалось 1 раз.
Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:24

еще два слева со стороны предохранителей

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:25

и последний по переключателем света

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:27

опускаем панель вниз и выкручиваем два самореза которые держут приборку

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:29

ну и снимаем приборку, с разъема легко снимается ничего ее не держит

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:29

несем домой и начинаем ее разбирать

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:30

сбоку защелки на корпусе позволют снять лицевую часть со стеклом

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:33

карендашем помечаем где находятся стрелки когда они поворачиваются вниз до упора и снимаем их
снимаются легко если провернуть дальше вниз, потом когда ставите - просто установите их чуть повыше чем сняли и проверните до рисок вниз

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:33

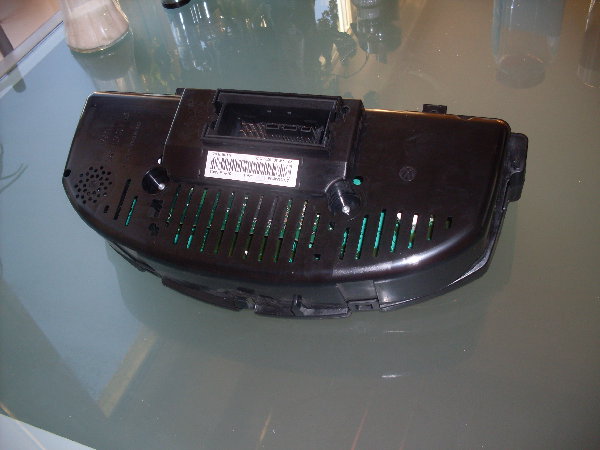

два самореза с обратной стороны

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:34

снимаем шкалы и белый корпус

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:35

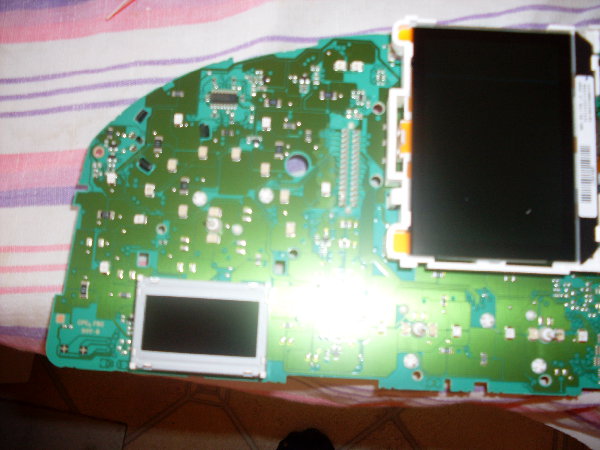

далее перепаиваем 16шт диодов на новые (можно в любой другой цвет)
и собираем все обратно

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:36

несем обратно в машину и ставим как снимали

далее любуемся 8-)

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:36

на все про все по времени необходимо не более часа

Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 06 мар 2011, 14:39

мне очень нравится как выглядит, главное что-то новое, надоест перепаяю все в белый потом может, или обратно в синий :D
вечером еще сделаю пару фоток в темноте
Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: перепайка приборки

Сообщение demainst » 06 мар 2011, 23:53

[quot[/img]e="roma285"]Всем привет может кто подскажет я как то видел подробный раздел по перепайки приборки с синего на белый может кто знает какие нужны диоды для замены и где они распалагаються?[/quote]
Вот собственно результат.
Теперь по порядку.

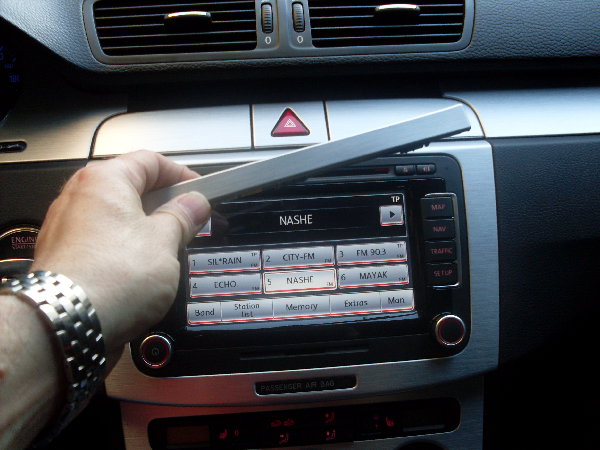

1. Снимаем приборку. Начинаем с планки над кнопкой аварийки.
Вложения
viewtopic.php?f=37&t=21660
2008, Хай, 1.8ТА, Би-ксенон, Паркассист, RCD-510,
2013 Passat Alltrack, 2.0TA, Bi-Xenon, R-line steering wheel, электробагажник, RNS-510, BT
Аватара пользователя
demainst
Почетный мембер

Сообщения: 5792
Зарегистрирован: 30 апр 2010, 00:50
Откуда: Москва, ЮАО

Re: перепайка приборки

Сообщение demainst » 07 мар 2011, 00:08

Снимаем облицовку прибоки и рамку магнитолы.[img][img][/img][/img]
Откручиваем 7 саморезов, крепящих нижнюю часть торпедо под прибюркой (1- под рамкой магнитолы, 3 - под облицовкой приборки, 1- под выключателем света, 2 - под крышкой предохранителей слева).
Опускаем вниз нижнюю часть торпедо и видим под приборкой ещё два самореза - откручиваем их и тянем приборку на себя (её держит только разъём).
Вложения
viewtopic.php?f=37&t=21660
2008, Хай, 1.8ТА, Би-ксенон, Паркассист, RCD-510,
2013 Passat Alltrack, 2.0TA, Bi-Xenon, R-line steering wheel, электробагажник, RNS-510, BT
Аватара пользователя
demainst
Почетный мембер

Сообщения: 5792
Зарегистрирован: 30 апр 2010, 00:50
Откуда: Москва, ЮАО

Re: перепайка приборки

Сообщение demainst » 07 мар 2011, 00:32

Снимам и блок управления климатом.
Вложения
viewtopic.php?f=37&t=21660
2008, Хай, 1.8ТА, Би-ксенон, Паркассист, RCD-510,
2013 Passat Alltrack, 2.0TA, Bi-Xenon, R-line steering wheel, электробагажник, RNS-510, BT
Аватара пользователя
demainst
Почетный мембер

Сообщения: 5792
Зарегистрирован: 30 апр 2010, 00:50
Откуда: Москва, ЮАО

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение leg@ » 07 мар 2011, 00:40

PAMA
Выглядит не плохо. Ну полная гармонь ;) .
Смело ты с ней, усётаки. Мафына наверно терь вздрагивает, когда ты к ней подходишь? :)
1.6 trendline MOCCA + 2 пакета + КОВРИКИ :D (продан).
В наст. время тайота РАВ 4-4
Аватара пользователя
leg@
Почетный мембер

Сообщения: 523
Зарегистрирован: 19 сен 2010, 15:57
Откуда: москва

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 07 мар 2011, 09:04

leg@ писал(а):Выглядит не плохо. Ну полная гармонь

спасибо!

leg@ писал(а):Смело ты с ней, усётаки. Мафына наверно терь вздрагивает, когда ты к ней подходишь?

особенно когда в руках пояльник :D
Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение PAMA » 07 мар 2011, 09:08

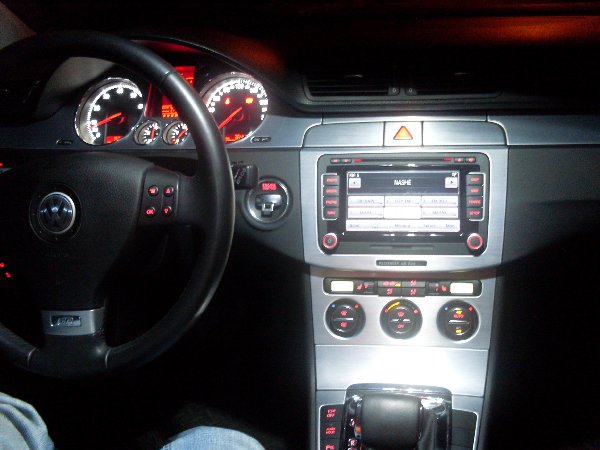

вот сфоткал в темноте
фото не очень получилось (телефон) в живую просто ну очень красиво выглядит!


Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение GAS » 07 мар 2011, 09:35

PAMA, прикольно, молодец :!:
Passat B6 2.0 FSI СhromeLine +++ с ОооО

▌▌▌█ █ █ ВОРОНЕЖ █ █ █ ▌▌▌

Аватара пользователя
GAS
Местный

Сообщения: 350
Зарегистрирован: 04 апр 2010, 00:01
Откуда: Воронеж

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение оперативный » 07 мар 2011, 10:51

блин, охренеть кулибин, молодец, на все руки мастер)))
а где взять накладочку на руль TDI и как она ставится)?
оперативный
Почетный мембер

Сообщения: 561
Зарегистрирован: 13 июн 2010, 12:31
Откуда: москва

Re: Перепайка приборки в красный цвет. Фотоотчетик

Сообщение GAS » 07 мар 2011, 22:30

Audi с BMW напоминает :)
Passat B6 2.0 FSI СhromeLine +++ с ОооО

▌▌▌█ █ █ ВОРОНЕЖ █ █ █ ▌▌▌

Аватара пользователя
GAS
Местный

Сообщения: 350
Зарегистрирован: 04 апр 2010, 00:01
Откуда: Воронеж

Re: перепайка приборки

Сообщение PAMA » 08 мар 2011, 12:42

demainst писал(а):
PAMA писал(а):demainst
вот вчера еще выложил ;)
http://www.b6club.ru/viewtopic.php?f=13&t=3087

Сегодня только увидел, опоздал значит :cry: ;)
Вообще то разделы тюнинг стайлинг надо объеденить, чтобы не повторяться.

закончи подборку свою, разделы разные - чем больше инфы на сайте тем лучше! меньше вопросов у камрадов будет :)
насчет объединения разделов я с тобой согласен
Аватара пользователя
PAMA
Танкист

Автор темы
Сообщения: 8099
Зарегистрирован: 24 авг 2010, 16:42
Откуда: это Челяба!
