**Vasily_b6** » 28 фев 2012, 22:00

Повторите плиз кто-нить действительную Распиновку rcd300 с мп3. Запутался, везде разные версии.
От нее и буду прыгать.
про эмулятор ченджера огромное спасибо, пошарил по инету, вот схемка
http://mazda-axela.ru/index.php?option= ... Itemid=766
Думаю кто-нить из электриков ее на раз сколхозит

Нашел еще один момент интересный: где-то на форуме здесь читал, что ОД кому-то предложили проводками похитрить и сейчас я об этом нашел на одном форуме. Смысл в том, что они ставят перемычку на aux-count и signal-gnd.

**Vasily_b6** » 28 фев 2012, 22:02

vvdim писал(а):Vasily_b6
Позволяет проигрывать файлы с IPOD3, 4, NANO, CLASSIC, TOUCH, IPHONE, VIDEO;

Подключается в разъем CD чейнджера штатной магнитолы, что дает аудиосигналу поступать на магнитолу не по радиотракту, а по проводам;

Управление адаптером осуществляется со штатной магнитолы, руля или iPod;

Воспроизведение всех форматов музыки, поддерживаемых IPOD;

отображение на дисплее штатной магнитолы номера папки, номера трека и времени его воспроизведения;

Простое подключение в штатный разъем магнитолы и демонтаж при необходимости (полное сохранение интерьера салона);

Не требует отдельного питания, автоматическая подзарядка IPOD;

И ничего про iPad))) но спасиб большое

**pashustic** » 28 фев 2012, 22:17

Vasily_b6 писал(а):Повторите плиз кто-нить действительную Распиновку rcd300 с мп3. Запутался, везде разные версии.

http://monitor.net.ru/forum/files/rcd300_pins_158.pdf Извиняйте за качество, но только такую сча смог найти,эльзы под рукой нет!!

Vasily_b6 писал(а):про эмулятор ченджера огромное спасибо, пошарил по инету, вот схемка
http://mazda-axela.ru/index.php?option= ... Itemid=766
Думаю кто-нить из электриков ее на раз сколхозит

Да схема простая только нужно найти PIC контроллер на радиорынке!

Vasily_b6 писал(а):Нашел еще один момент интересный: где-то на форуме здесь читал, что ОД кому-то предложили проводками похитрить и сейчас я об этом нашел на одном форуме. Смысл в том, что они ставят перемычку на aux-count и signal-gnd.

Где вы видите в распиновке пин с названием aux-cont или что то похожее?????

**Vasily_b6** » 29 фев 2012, 00:32

Конечно его нет в нашей распиновке, но на Мазде этот вопрос решался так. Почитал, насколько понял, это тот пин, который выдает около 3,85 вольт вот его нужно законектить на землю. Логика понятна мы закольцовываем сигнал и тогда голова активирует линейный вход.
Я конечно не электрик, но этот момент понял. Кольцевать лучше применяя резистор 100 Ом, тогда если не то заземлить - не сгорит голова.

Думаете по первой схеме сработает в случае наличия пик контролера?
Пс : жаль, что вы из СПб, можно было бы законтачиться, и жаль что сейчас это заметил : на выходных по лужам прыгал у вас;)

**Vasily_b6** » 29 фев 2012, 01:30

http://uk-mkivs.net/forums/t/297997.aspx
Вот оно))))!!!
Блин и почему я в электрике не бум-бум

**Vasily_b6** » 29 фев 2012, 02:15

Вот на AM хотят учудить http://remont-aud.net/forum/11-6743-1 пытался зарегистрироваться для прочтения, но..может кто тест пройти при регистрации?))

**pashustic** » 29 фев 2012, 06:48

Vasily_b6 писал(а):Конечно его нет в нашей распиновке, но на Мазде этот вопрос решался так. Почитал, насколько понял, это тот пин, который выдает около 3,85 вольт вот его нужно законектить на землю. Я конечно не электрик, но этот момент понял. Кольцевать лучше применяя резистор 100 Ом, тогда если не то заземлить - не сгорит голова.

Логично, но у нас такого пина нет.. и нам придется кольцевать другой вывод, возможно сигнал управления чейнджера, в нашем случае пин 10

Vasily_b6 писал(а):Логика понятна мы закольцовываем сигнал и тогда голова активирует линейный вход.

Правильно,мы эмулируем наличие чейнджера!

Vasily_b6 писал(а):Думаете по первой схеме сработает в случае наличия пик контролера?

Этот контроллер еще нужно и шить, то есть собирать программатор для его прошивки! Я думаю с контроллером более удачный вариант,осталось только сгонять на радиорынок!!

Vasily_b6 писал(а):Пс : жаль, что вы из СПб, можно было бы законтачиться, и жаль что сейчас это заметил : на выходных по лужам прыгал у вас;)

Лужи это у нас норм...

Vasily_b6 писал(а):
Re: Углубляем содружество Apple и VW

Новое сообщение Vasily_b6 » 29 фев 2012, 02:30
http://uk-mkivs.net/forums/t/297997.aspx
Вот оно))))!!!
Блин и почему я в электрике не бум-бум

Прочел первые абзацы темы, здесь идет модификация RCD300, а именно RCD300-MP3 for 4 RCA preouts., наверное для подключения усилков. У нас то вопрос про входы :?:

**Vasily_b6** » 29 фев 2012, 07:46

Сгонять это не проблема, а вот найти pushustic в Москве это сложнее))

**pashustic** » 29 фев 2012, 07:59

Vasily_b6 писал(а): а вот найти pushustic в Москве это сложнее))

Вообще то я pAshustic, да и в москве полно таких..только нужно поискать!!

**Vasily_b6** » 07 мар 2012, 17:03

Итак, лед сдвинулся:
С rcd 300mp3 решил не воевать, паянием схем и тд. Поменял сегодня на rcd310 с мп3. Пока ждал запчасти перед магазином, поменял все за 5 минут. Родные провода подошли, единственное, с антенных входов снял пластиковые насадки.
Аух вход подключил к 1,2,7 пинам (аудио левый плюс, аудио минус, аудио правый плюс). Подключается легко, используя компьютерный разьем на 2 контакта (используются для подключения лампочек вкл,выкл и тд). На другом конце провода штекер наушников. Шнур вытаскивается наружу, выходит сверху при установленной магнитоле, концы со штекером прячем в ящик, где аварийка. На первое время сойдет. Далее прийдет шнурок, который втыкается в многопиновый разьем и выводит звук + дает заряд.
Место для айпада сейчас над воздухозаборниками, короче по центру, крепление на стекло. впервой прекрывало видимость, но дело привычки. В потенциале хочу его спустить на уровень чуть выше магнитолы и правее от нее.
Все установил! Включил, работает) танцев с бубнами не было.
Звучит лучше чем 300 в разы) Успокоюсь, когда пойму, что не жрет акумм. Сейчас - ключ вытащил- магнитола вырубилась.
Какой у меня гейтвей- не в курсе(.

Для кого не важна зарядка: у меня есть мини девайс с пультом, который подключается к многопиновому разьему и позволяет переключать песни с пульта, громкость и тд. От удобная вещь!
Но на данном этапе приходится определяться: либо зарядка, либо пульт, т.к. Вход многопиновый один. Попробую разобрать и запараллелить все в один: и пульт и зарядка и выход звука)
Фото вставить не могу, с яблока не вставляется почему то((

**pashustic** » 07 мар 2012, 17:28

Vasily_b6 писал(а):Все установил! Включил, работает) танцев с бубнами не было.

Как видишь все получилось,.. а по другому и быть не могло!!

Vasily_b6 писал(а):Успокоюсь, когда пойму, что не жрет акумм. Сейчас - ключ вытащил- магнитола вырубилась.

Она то выключиться, но нужно чтобы гейтвей еще и обрубил второй плюс, который идет на магнитолу,он это сделает через 20 минут кажется

Vasily_b6 писал(а):Вход многопиновый один.

Про какой вход идет речь??на магнитоле ??Иль на телефоне??

Vasily_b6 писал(а):Фото вставить не могу, с яблока не вставляется почему то((

Через вложения нужно фото вставлять,если через яблоко!!!

**Vasily_b6** » 07 мар 2012, 18:20

Вход многопиновый - это на яблоке широкий разьем.
Через вложения пробовал( сейчас еще попробую
Проверить сажать будет или нет, как сказали сейчас в сервисе, можно следующим образом:
Нажать на кнопки закрытия капота и вставить вольтметр в разрыв на аккумулятор на плюс или минус, поставить на сигнализацию и посмотреть какая утечка будет 0,5-1 вроде норм, а вот 100а или ма перебор

**pashustic** » 07 мар 2012, 19:12

Vasily_b6 писал(а):Вход многопиновый - это на яблоке широкий разьем.

Теперь понятно!

Vasily_b6 писал(а):вставить вольтметр в разрыв на аккумулятор

Амперметр имеется ввиду

Vasily_b6 писал(а):посмотреть какая утечка будет 0,5-1 вроде норм, а вот 100а или ма перебор

Это кто такой говорит про такие цифры :shock:

В состояние покоя где то 300-500 мА , а вот когда потребление там будут другие цифры. Я бы сделал по другому, подрубился бы в разрыв предов которые идут на магнитолу и смотрел бы показания(ампераж) или пропажу напряжения.

**Vasily_b6** » 07 мар 2012, 19:42

Оо тоже тема, а какие преды? Можешь подсказать?
И тогда не нужно гемороиться с кнопками капота!
Т.е нужно найти пред от магнитолы, вытащить его и подрубить амперметр? Или не вытаскивая преда подключиться к его ногам, как вариант можно и на самой магнитоле к преду подключиться сзади!?

**pashustic** » 07 мар 2012, 20:10

Vasily_b6 писал(а):Оо тоже тема, а какие преды? Можешь подсказать?И тогда не нужно гемороиться с кнопками капота!Т.е нужно найти пред от магнитолы, вытащить его и подрубить амперметр? Или не вытаскивая преда подключиться к его ногам, как вариант можно и на самой магнитоле к преду подключиться сзади!?

Сча посмотрел по эльза там два преда питают магнитолу .Предохранитель 7 и 19 в блоке предохранителей B. По функционалу 7 питает головное устройство, а с 19 он питает усилитель( для спец автомобилей)

Я бы проверил после постановки на охрану отсутствия напряжения на этих предах!Когда определишь какой из них вместе него вставил бы тестер и проверил бы утечку!!

**Vasily_b6** » 09 мар 2012, 11:46

Ребят, подскажите плиз, очень нужен контакт 5в, где такой найти может в магнитоле какой-нибудь разьем дает его?

**PAMA** » 09 мар 2012, 13:20

Vasily_b6 писал(а):Ребят, подскажите плиз, очень нужен контакт 5в, где такой найти может в магнитоле какой-нибудь разьем дает его?

USB разъем дает 5в

**Яуген** » 09 мар 2012, 15:44

Нарыл в необъятном. http://petzold.serveftp.net/Partycentra ... c.php?t=64

**PAMA** » 09 мар 2012, 16:50

eugen.cuznetzov2010 писал(а):Нарыл в необъятном. http://petzold.serveftp.net/Partycentra ... c.php?t=64

там если почитать по ссылке, то станет понятно что чел прикрутил себе систему динаудио

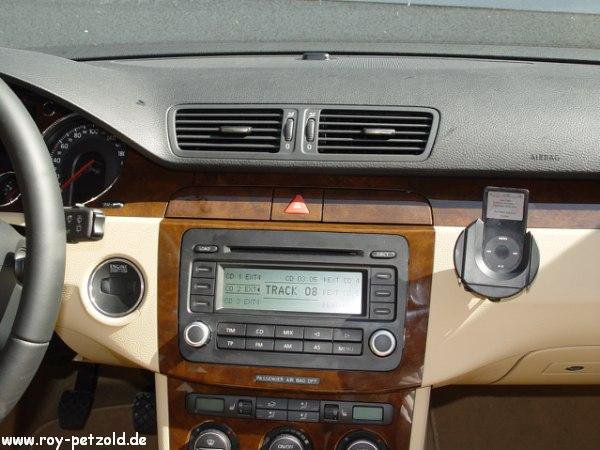

а в конце фотка и описанием мол мафон штатный такой-то, а к нему продрублен девайс типа нишего Аудиолинка, который в свою очередь поддерживает подключение айпада
как-то так

ваш КЭП!

**Яуген** » 09 мар 2012, 16:56

Вот переходничёчек такой!

**pashustic** » 09 мар 2012, 17:11

Тоже читал эту статью, ничего нового там не увидел!!!

**Vasily_b6** » 09 мар 2012, 21:53

Дешевле голову поменять на ту же 310.
Юзб то дает, только у тех у кого он есть) у меня нема!

**Vasily_b6** » 12 мар 2012, 16:12

Итак аух побороли) жду провод! и как подключу- отпишу отчет)

Сейчас делаю блютуз связь. Управления на руле нет, буду выводить кнопку ответа либо в плафон, либо на кнопку вокруг акпп.
Делаю из обычного наушника блютуз: бюджет сами знаете копеешный.
Благо дома куча всяких разных была. Жабру уже спалил в опытах))
Нашел мотороловскую, но не знаю как подключить ее от внешнего питания, с жаброй спокойно от 5 вольтов получилось.
Итак, с пинами разобрался сегодня, все работает, безумно рад))
Блютуз подключается к 3 раделу контактов на 310.
В отчете отпишу, как потестю и все установлю.
Но нужно решить следующую проблему:
1) микрофон оч слабый, купил такой ECM30 но тоже не айс, думал через усилитель магнитов пропустить, но на моей 4 и 9 контакты отсутствуют. Посоветуйте плиз, если кто знает как решить этот вопрос!

2) уборка звука при звонке решается обычным выключателем (аух при этом я не за действовал;) для входа звука в магнитолу, использовал только 3 раздел), но он должен постоянно быть включенным во время разговора, поэтому Использовать кнопку на гарнитуре не получится, а две кнопки испольковать не хочется
Есть ли такие выключатели которые на одну пару дают импульзый сигнал а на другую постоянный?

**Comm** » 13 мар 2012, 10:28

Vasily_b6 писал(а):Вот на AM хотят учудить http://remont-aud.net/forum/11-6743-1 пытался зарегистрироваться для прочтения, но..может кто тест пройти при регистрации?))

Кидай в личку пароль/логин/e-mail. Зарегистрирую тебя

**Vasily_b6** » 13 мар 2012, 14:10

Спасиб, но аух уже вывел, точнее ввел) сейчас микрофончик бы состряпать, а то мой 60дцб слышно до 10 см только
