Твик RCD510 Delfi

[Dm_R]

Раз уж многих интересует, выкладываю найденное на просторах...

Первоисточник тут https://halin-kvd.blogspot.ru/2013/06/2 ... mment-form

RCD510USBRVC DELPHI
(3AD035190A)

Задача: немного улучшить звук.

Слушаем: глубина только два эшелона (5-6 ед.), 3 и 4 эшелоны скомканы и остаются на уровне второго, в таких случаях говорят - сцена совершенно плоская. Но хорошо хоть сцена не начинается с 3-4 единиц, иначе вообще в ногах играло бы.
Ширина сцены на 1 эшелоне еще нормальная, а дальше очень сильно сужается, на 4 эшелоне практически в точку. Послезвучий нет, пространства нет, середина глухая, высоких нет, бас и так противный и грязный, а при добавлении тембрами становится просто гудящим и невыносимым... остальное даже нет смысла описывать, так как все звучит не так как нужно.

Разбираем голову.. на главной плате RCD510 очень мало деталей:



Аудиопроцессор SAF7741, усилитель мощности 09395699 от STMicroelectronics
Сигналы фронта и тыла выходят с SAF7741 и напрямую (без крутых LPF, в каналах стоят только по 3,3 nF и резистивный делитель) поступают в УМ... УМ включен четко по даташиту - разделительные емкости 220 nF(желтый овал), на 10 ноге (SVR )- 10 мкФ (красный), на 16 ноге (AC GND) - 1 мкФ (синий)... и как видно - это все керамика, значит их и будем менять:



Единственно, есть какое-то отличие от даташита в соединении земляной ноги конденсатора на 16 ноге (AC GND) УМ и землей SAF7741.

Перепаиваем конденсаторы:



Также меняем еще пару конденсаторов (установлены Hitano ERS471M0JB и Hitano EXR103M16B) на главной плате головы:



Закрепляем установленные конденсаторы термоклеем, собираем и слушаем.

Появилась глубина (5-6-7-8 единиц), ширина в 3 и 4 эшелона несколько сужена, появились нормальные верха, низы... уже можно слушать и не нервничать.


Примечания:
1. УМ ST 09395699 - можно менять на TDA7564B, TDA7561, TDA7566
2. Конденсатор, устанавливаемый около SAF7741 - больше/выше 8 мм поставить не получится, так как над ним стоит дополнительная плата. И желательно там ставить именно твердотельные конденсаторы.

[Dm_R]

И так разъяснения по УНЧ:

Вряд-ли кто-то пытался измерять реальные параметры st0939569, чтобы понять какой из TDA7561, TDA7566 или TDA7564B она соответствует. Производитель головы вправе заказать именно для себя какую-то микросхему/деталь, а производитель микросхем/деталей вправе сделать её под заданные параметры, как хочешь промаркировать её и не выкладывать даташиты.
Это не единственный случай по УМ, транзисторам, микросхемам, конденсаторам (с непонятной маркировкой и без даташита)- подобное нередко обнаруживается и в головах и в усилителях и т.д..
На настоящий момент факт, что st0939569 можно менять только на TDA7561, TDA7566, TDA7564B (корпус Flexiwatt25 и именно эти УМ полностью управляются по шине I2C bus) и что TDA7564B лучше по звуку.

Перепаивать УНЧ или оставить сток, каждый решает сам -)

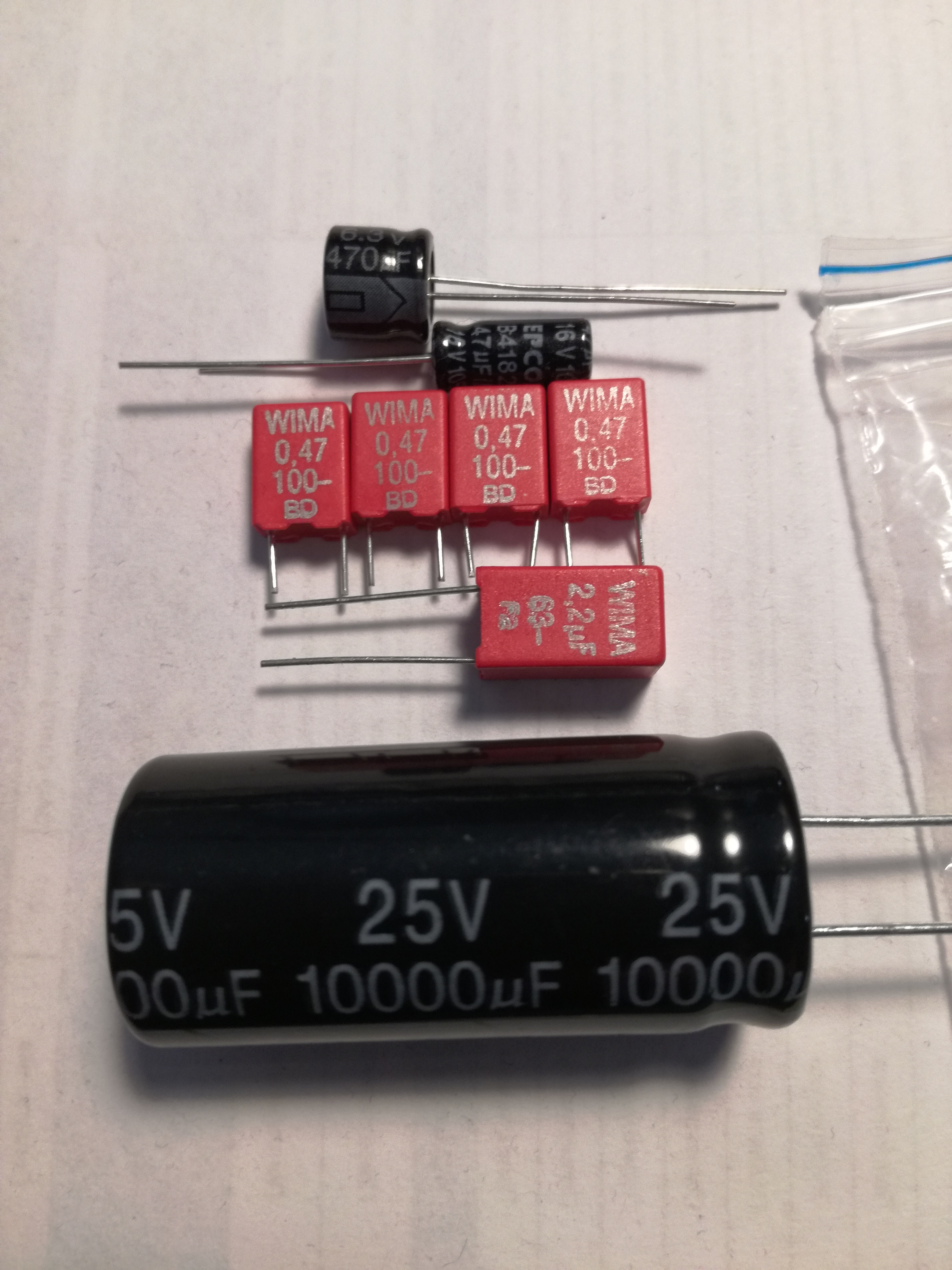

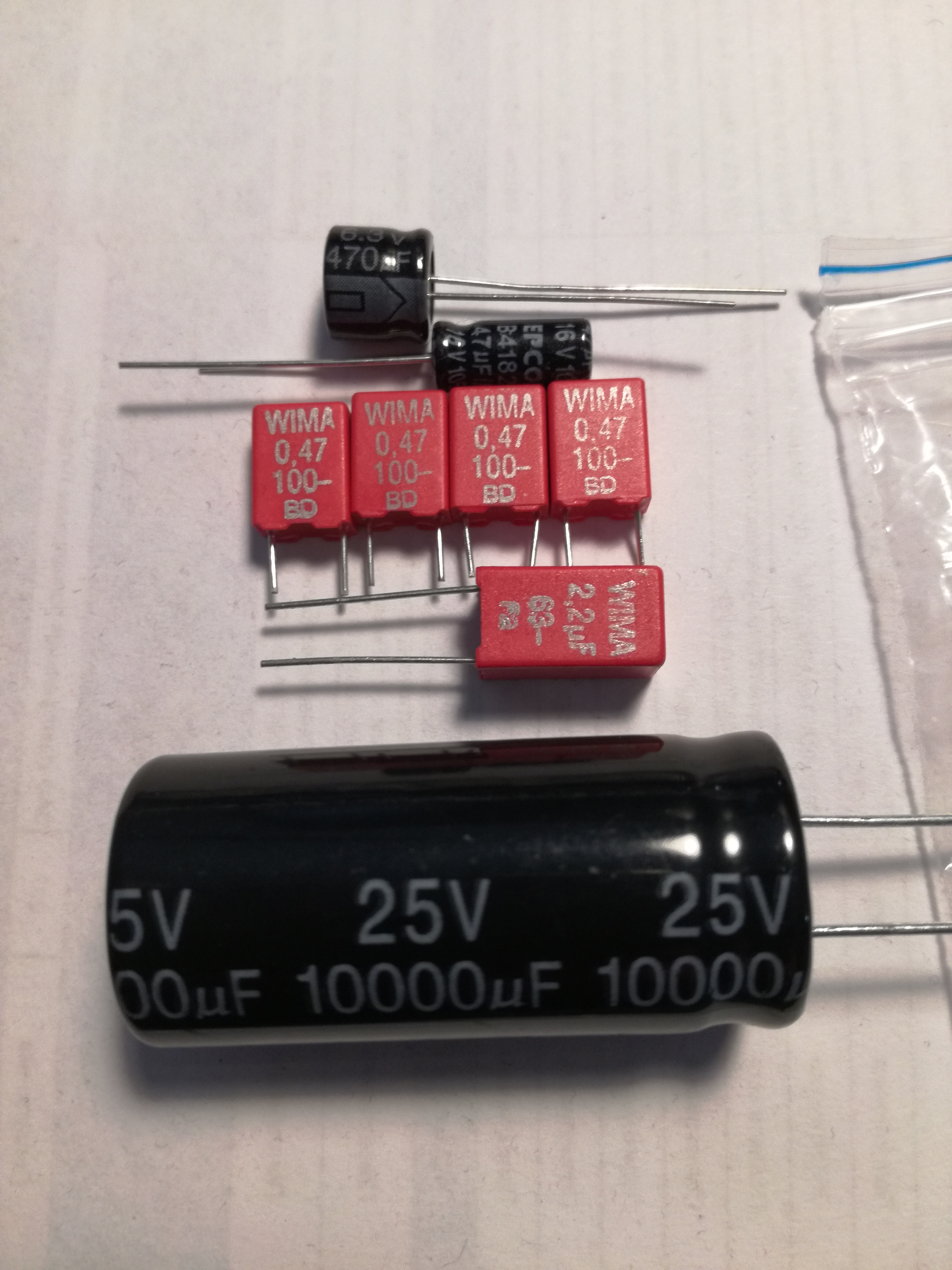

Комплект нужен следующий:
УНЧ - TDA7564B

Конденсаторы электролитические: бренд может быть иной.
Hitano EMRL470M16B, EMRL 47 мкф 16в 6x7 - 1шт
Hitano ERS471M0JB 470 мкф 6.3 в - 1шт
Hitano EXR103M16B 10000 мкф 16в, - 1шт или 25в
Пленочные конденсаторы:
WIMA МКS-2 2,2мкф 63в - 1шт
WIMA MKS-2 0,47мкф 63в - 4шт

[Dm_R]

Парни твик, огонь, даже без замены УНЧ

[Dm_R]

Цена вопроса меньше 500р

[Nemov]

а не подскажешь? где и в каком месте выпаять линейные выходы??? желательно с картинками

[Dm_R]

а не подскажешь? где и в каком месте выпаять линейные выходы??? желательно с картинками

Не подскажу.

[Nemov]

Жаль

[Dm_R]

Можно обойтись и без линейников, используя усилители с высокоуровневыми входами или конверторами или оем усилками иных производителей. Это конечно не по феншую, но имеет право на существование, как бюджетное решение.

[boroda II]

а не подскажешь? где и в каком месте выпаять линейные выходы??? желательно с картинками

От тех же конденсаторов и выводят.
Вот тебе с картинками.
https://yandex.ru/images/search?text=%D0%BB%D0%B8%D0%BD%D0%B5%D0%B9%D0%BD%D1%8B%D0%B5%20%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D1%8B%20rcd%20510&noreask=1&lr=2
