RNS-510 и штатная/нештатная камера в эмблему

[Veetal]

Я покупал этот адаптер. http://www.aliexpress.com/item/Volkswag ... 50026.html
Там еще есть какая-то приблуда, которая называется фильтр и предохранитель - подключаться должна к камере, но я ее не ставил. Может это и есть блочок для задержки камеры. Написал продавцу.

[GRoDI]

Надо придумать задержку отключения питания камеры.

Как вариант купив отечественное реле времени для ДХО (около 200 р.)

Уточню - выход аналоговый во всех вышеупомянутых камерах. RGB - это тоже аналоговый сигнал, но состоит из трех компонентов (Red-Green-Blue, красный-зеленый-синий) и передается по трем проводам - соответственно в видеоразъеме камеры с RGB четыре контакта. В штатных камерах для работы с блоком и во всех нештатных сигнал тоже аналоговый, но композитный (он же видео)- и передается по одному экранированному проводу. Внешние признаки: разъем видео с одним контактом в центре, у оригинальных камер это SMB (FAKRA), у прочих, как правило, желтый RCA (он-же тюльпан). Из вышесказанного следует вывод: штатные камеры для работы с блоком могут замечательно работать с нештатными магнитолами, нужен лишь соответствующий соединительный кабель.

Спасибо за ликбез)) Полезная информация.

[Veetal]

Подскажите, кто знает.
У меня стоит нештатная камера в значке, покупал года два назад на али. Недавно сменил пионер на рнс, камеру менять не стал, т.к. работает отлично и проблем не имел, купил адаптер видео сигнала. Так вот проблема следующая - когда задний выключается, значек с камерой еще несколько секунд остаются открытые, но сигнал с камеры сразу же пропадает и на несколько секунд включается синий экран на рнс. Я так понимаю, что в оригинале, эти несколько секунд еще должно быть видео с камеры.
Есть идеи, как решить проблемку?

Надо придумать задержку отключения питания камеры.

У меня сама задержка стоит в эмблеме, т.к. при выключении задней скорости, эмблема остаётся открытая еще несколько секунд, но на экране пропадает вид из камеры и экран становится синий еще несколько секунд.

[demainst]

Подскажите, кто знает.
У меня стоит нештатная камера в значке, покупал года два назад на али. Недавно сменил пионер на рнс, камеру менять не стал, т.к. работает отлично и проблем не имел, купил адаптер видео сигнала. Так вот проблема следующая - когда задний выключается, значек с камерой еще несколько секунд остаются открытые, но сигнал с камеры сразу же пропадает и на несколько секунд включается синий экран на рнс. Я так понимаю, что в оригинале, эти несколько секунд еще должно быть видео с камеры.
Есть идеи, как решить проблемку?

Надо придумать задержку отключения питания камеры.

У меня сама задержка стоит в эмблеме, т.к. при выключении задней скорости, эмблема остаётся открытая еще несколько секунд, но на экране пропадает вид из камеры и экран становится синий еще несколько секунд.

Так у всех. Повторить? Пожалуйста: Надо придумать задержку отключения питания камеры.

[Veetal]

Это я понял. Вроде на штатных камерах синий экран не появляется и еще камера показывает несколько секунд, пока эмблема не закроется.
Я связался с продавцом, он сказал, что задержка стоит на эмблеме, но камера отключается сразу же, как выключается задняя скорость. Так задумано.

[demainst]

Это я понял. Вроде на штатных камерах синий экран не появляется и еще камера показывает несколько секунд, пока эмблема не закроется.
Я связался с продавцом, он сказал, что задержка стоит на эмблеме, но камера отключается сразу же, как выключается задняя скорость. Так задумано.

Нет, так исполнено. В эмблеме эадержка закрытия, в штатных камерах и задержка питания.
При нештататном подключении камера запитывается от ЗХ, соответственно, отключается камера сразу после выключения задней передачи. В третий раз повторить мою мысль?

[Veetal]

Спасибо, насчет задержки отключения питания камеры понял. Вопрос, можно но ли подключить питание камеры к эмблеме, что бы они работали от одной задержки?

[demainst]

Спасибо, насчет задержки отключения питания камеры понял. Вопрос, можно но ли подключить питание камеры к эмблеме, что бы они работали от одной задержки?

У мотора там плата, герметично закрытая. Я бы не стал вмешиваться туда. Другое дело микропереключатель прикрепить к эмблеме, не сложно будет продумать детали.

[Veetal]

Не сложно тому, кто в электронике разбирается.
Может есть идеи, как это сделать?

[demainst]

Не сложно тому, кто в электронике разбирается.
Может есть идеи, как это сделать?

Здесь не в электрике надо разбираться (что тут разбираться - один контакт замкнуть-разомкнуть), а механике - какой микрик и как приладить к значку, чтобы он включался (замыкал контакты) при поднятой эмблеме.

[Veetal]

Спасибо за советы, но я всё-таки заморачиватся так не буду.

[madness]

1 контакт на упоре внутри, второй на значке. Открыто - ВКЛ, закрыто -выкл ))

[demainst]

1 контакт на упоре внутри, второй на значке. Открыто - ВКЛ, закрыто -выкл ))

Да тут море вариантов, не то что не сложно, примитивно.

[ladjak]

господа рукодельники нужна помосчь!!!

имеется камера заднего вида штатная с блоком траекторий.

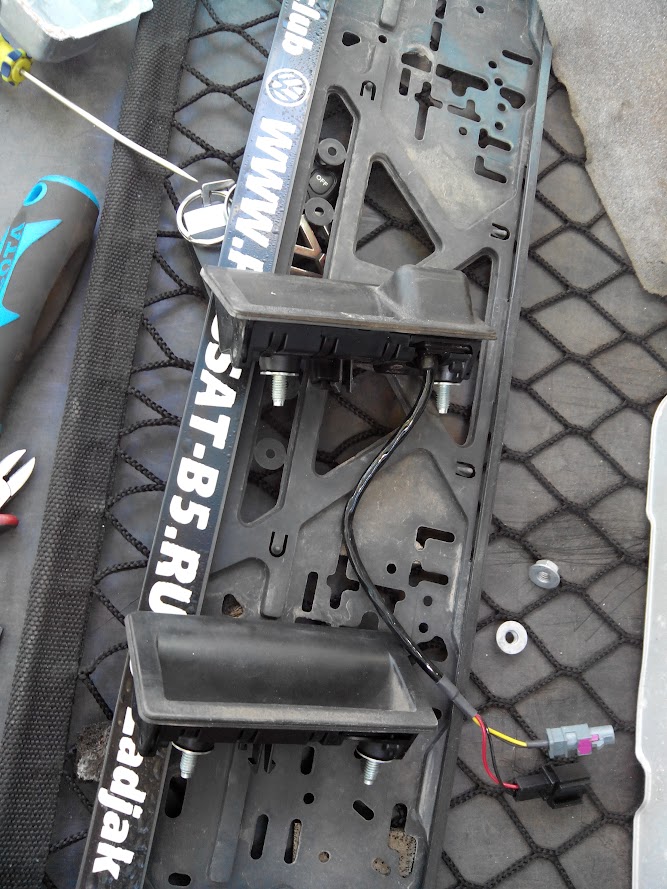

имеется и установлена штатная проводка в 5-й двери универсала и камера в ручку
https://lh3.googleusercontent.com/RD00eossa1hakBb0-5nrOYaIcRl7oLKD8vYQECqQ2Tk=w667-h889-no
https://lh3.googleusercontent.com/NyoTXq3Vrs9JrD5czY3N5xHLt9k63xfff0QXvxVLZAs=w1186-h889-no


прикупил оригинальный новый жгут проводов от блока траекторий до RNS-510
https://lh3.googleusercontent.com/GAYJO2HFa_-UFljP9y3lM5Y3IiCDV3-GkwLbXKqqhjw=w1186-h889-no

возникли некоторые вопросики :
1. CAN-шину тащить до торпеды или можно подключиться около блока управления вэбастой (вроде он тоже в правом крыле живет)
2. "-" провод тоже наверно нет смысла тащить к торпеде.
3. "+" тащить к блоку предохранителей
по отчету - http://www.drive2.ru/l/1923055/ (отдельное спаибо )
заказал:
а. 4A0 937 530 — колодка для предохранителя S51
б. 000 979 114 E — клемма для подключения к разъему SA6
в. N 90732703 — контакт для подключения в колодку предохранителя (2шт)

4. в купленном жгуте присутствую 2 белых провода с разъемом на конце, как понимаю, питание для камеры
https://lh3.googleusercontent.com/zBgw5fZnKFpjJcgJHUe8CHtcJd0ppQprn9e2N2v0Er8=w1186-h889-no

В родной косе двери есть разъем для подключения питания камеры, я его подключил - нужно ли протягивать эти 2 провода от блока в дверь к камере. хотя из косы к блоку нет никаких проводов

[pashustic]

1. CAN-шину тащить до торпеды или можно подключиться около блока управления вэбастой (вроде он тоже в правом крыле живет)

на штатном телестарте нет кан шины.. там только плюс минус и W bus

2. "-" провод тоже наверно нет смысла тащить к торпеде.

КОнечно

3. "+" тащить к блоку предохранителей

ПО грамотному да!

родной косе двери есть разъем для подключения питания камеры, я его подключил

Это как?? ВАг завел питание для камеры?? Я думаю нет.. это тупо разъем микрика замка

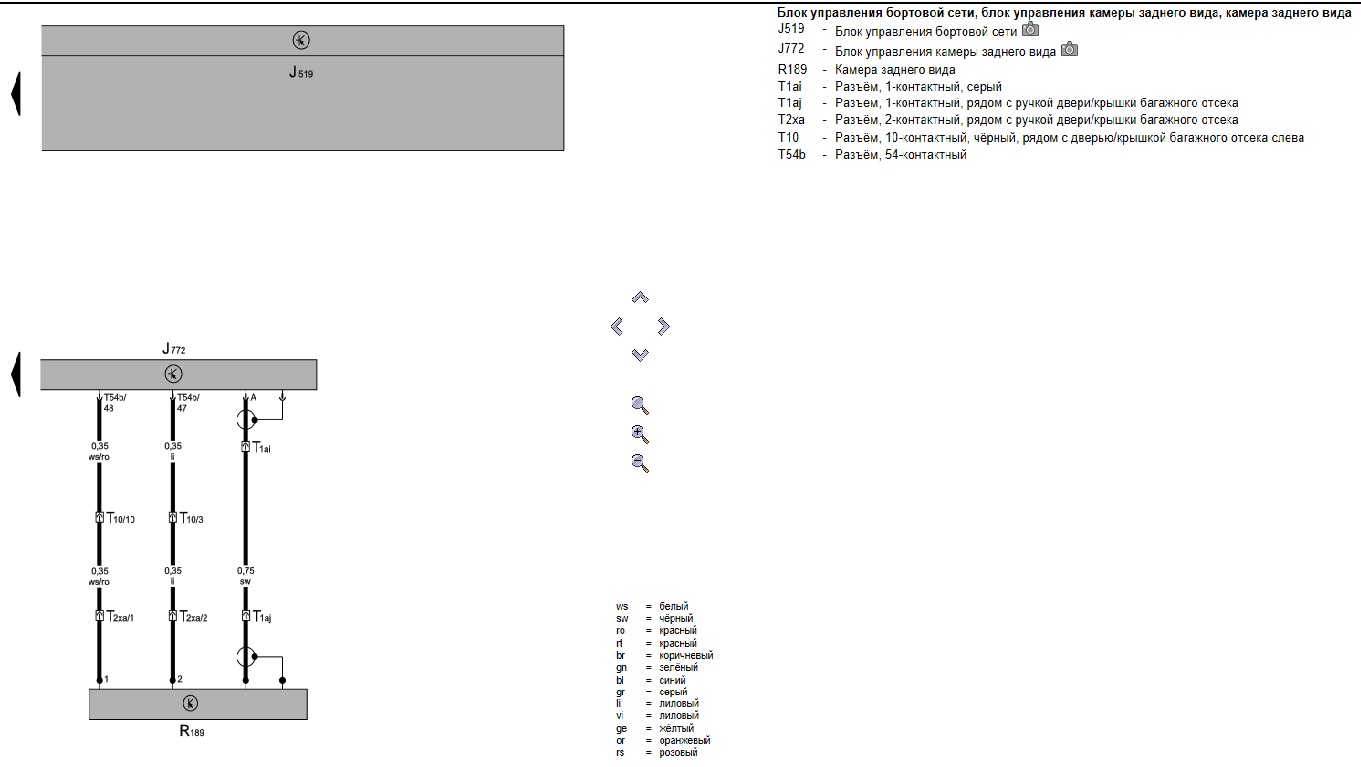

Питание камеры у тебя идет непосредственно с блока траектории.. ( см выше схему)

[ladjak]

Это как?? ВАг завел питание для камеры?? Я думаю нет.. это тупо разъем микрика замка
Питание камеры у тебя идет непосредственно с блока траектории.. ( см выше схему)

ладно на днях посмотрю тщательнее, мож что и упустил, спасибо Павел

[demainst]

Это как?? ВАг завел питание для камеры?? Я думаю нет.. это тупо разъем микрика замка
Питание камеры у тебя идет непосредственно с блока траектории.. ( см выше схему)

ладно на днях посмотрю тщательнее, мож что и упустил, спасибо Павел

Перепутать не сложно, разъемы одинаковые. Если проводка двери под камеру, их должно быть два. Разберешься, ничего сложного.

[ladjak]

Это как?? ВАг завел питание для камеры?? Я думаю нет.. это тупо разъем микрика замка
Питание камеры у тебя идет непосредственно с блока траектории.. ( см выше схему)

ладно на днях посмотрю тщательнее, мож что и упустил, спасибо Павел

Перепутать не сложно, разъемы одинаковые. Если проводка двери под камеру, их должно быть два. Разберешься, ничего сложного.

Собирал вроде ни чего не попутал все разъемы вставил, ручка работает, блок пока не подключал, на неделе попробую

[ladjak]

все собрал работает

[ladjak]

господа появился вопросик, как и что закодировать/настроить:

при включении задней по умолчанию показывает картинку парктроников, а хочется картинку с камеры ЗХ и сбоку инфу с парктроников.

кодировки такие:
Контроллер 37: Навигация (J0506) Описания: 1T0-035-680.clb
Номер детали SW: 1T0 035 680 L HW: 1T0 035 680 B
Компонент:: RNS-MID H03 5269
Ревизия: AB001001 Номер лицензии: VWZ6Z7H8164098
Кодировка: 00000400010000210000
Код сервиса:: WSC 12345 123 12345
VCID: 37773CAC86FB2AA6659-8062

Подсистема 1 — Номер детали: 1T0 919 859 C
Компонент:: EU East V12 8196

Ошибок не найдено.

Контроллер 6C: Камера задн. вида Описания: 5N0-907-441.clb
Номер детали SW: 3C9 907 441 HW: 3C9 907 441
Компонент:: J772__Rearview 0020
Ревизия: 00H07000 Номер лицензии: 525PA8-J010097
Кодировка: 0030007
Код сервиса:: WSC 05311 000 00000
VCID: E8D52FD0DBC5F55EBC3-80BD

Ошибок не найдено.

тема на драйве - http://www.drive2.ru/l/6861795/

[pashustic]

ladjak
блок парков закодирован под камеру?хде скан его??

[ladjak]

ladjak
блок парков закодирован под камеру?хде скан его??

ща сек, вот:

его не кодировал, каюсь

Контроллер 10: Ассист. парковки (J446) Описания: 3C8-919-475.clb
Номер детали SW: 3C8 919 475 HW: 3C8 919 475
Компонент:: PARKHILFE 8K H07 0007
Ревизия: -------- Номер лицензии: 97530815203968
Кодировка: 110102
Код сервиса:: WSC 05314 123 12345
VCID: F1E342B4281F3496EBD-80A4

Ошибок не найдено.

[pashustic]

ladjak
310102 поставь кодировку

[ladjak]

ladjak
310102 поставь кодировку

шнурок на работе забыл, завтра попробую, Паша спасибищеееее

[ladjak]

Помогло!!!!

https://lh3.googleusercontent.com/8nktqxKKZDvKJ-Z9Hmxd44Alg6sXGITM4U8h-6oNFjc=w1164-h873-no
