Установка передних сидений от СС на Б6 . Вопросы.

[cumber-c]

Комрады, подскажите как правильно подключить электрику передних сидений от СС.
По функционалу сидухи ничем не отличаются (водительское - электро, пассажирское - механическое с подогревами).
Возникал проблема - не работают подогревы сидух:
1. На водительском греет только спинка,
2. На пассажирском подогрев вообще не работает.
На пассажирском остался неподключенным вот такой штекер, потому что в полу нет разъема под него:

[cumber-c]

Парни, если никто не подскажет можно попросить у кого обычные кресла Б6 (водительское электро, пассажирское -механика) сфоткать фишки сидений с распиновкой проводов по цветам. Попробую сравнить по цветам хотяб.

[Griffon]

Парни, если никто не подскажет можно попросить у кого обычные кресла Б6 (водительское электро, пассажирское -механика) сфоткать фишки сидений с распиновкой проводов по цветам. Попробую сравнить по цветам хотяб.

Год машины какой?

[cumber-c]

Год машины какой?

2008

[Griffon]

Напиши почту, я тебе скину скрин с эльзы.

[cumber-c]

Это вот эта вот схема? Я в нее залипал, так и ничего не понял =)

[Griffon]

Еще может быть оборван обогрев самой сидухи, а спинка работает. У меня такое было.

[cumber-c]

Еще может быть оборван обогрев самой сидухи, а спинка работает. У меня такое было.

C водительской да, может быть такой вариант. Но с пассажирской не работает вообще ничего, плюс один штекер просито некуда втыкать - явно надо перепиновывать.

[Ksandr]

C водительской да, может быть такой вариант. Но с пассажирской не работает вообще ничего, плюс один штекер просито некуда втыкать - явно надо перепиновывать.

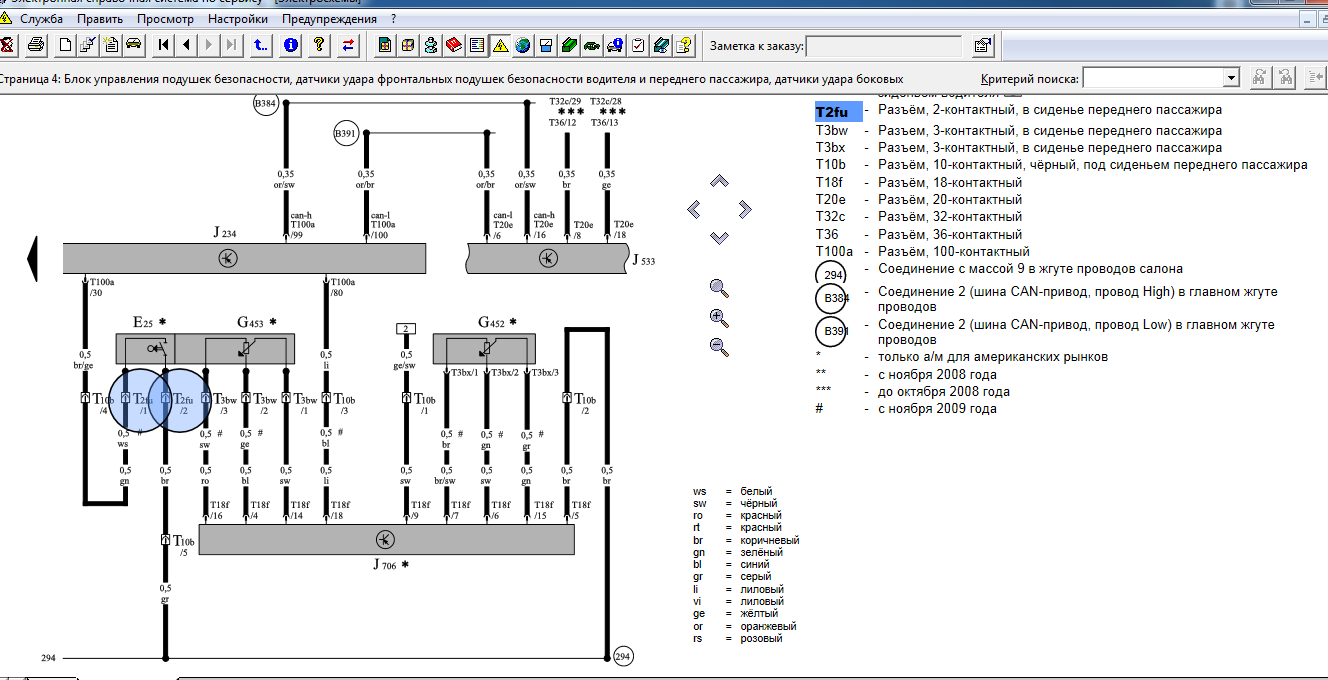

Здравствуйте. Похоже, что у вас салон от американского пассата. На схеме в ELSA есть такой разъем именно для американца. Но не в разделе подогрева, а в разделе подушек безопасности. Коричневый: масса, белый: Е25 выкл. замка ремня безопасности переднего пассажира.

[cumber-c]

Парни, а есть у кого эл. схема проводки передних сидений на B6 чтобы посмотреть в каких пинах у нас провода питания жопо и спино-обогревов?
Я продолжаю свою эпопею))

[Ksandr]

Парни, а есть у кого эл. схема проводки передних сидений на B6 чтобы посмотреть в каких пинах у нас провода питания жопо и спино-обогревов?
Я продолжаю свою эпопею))

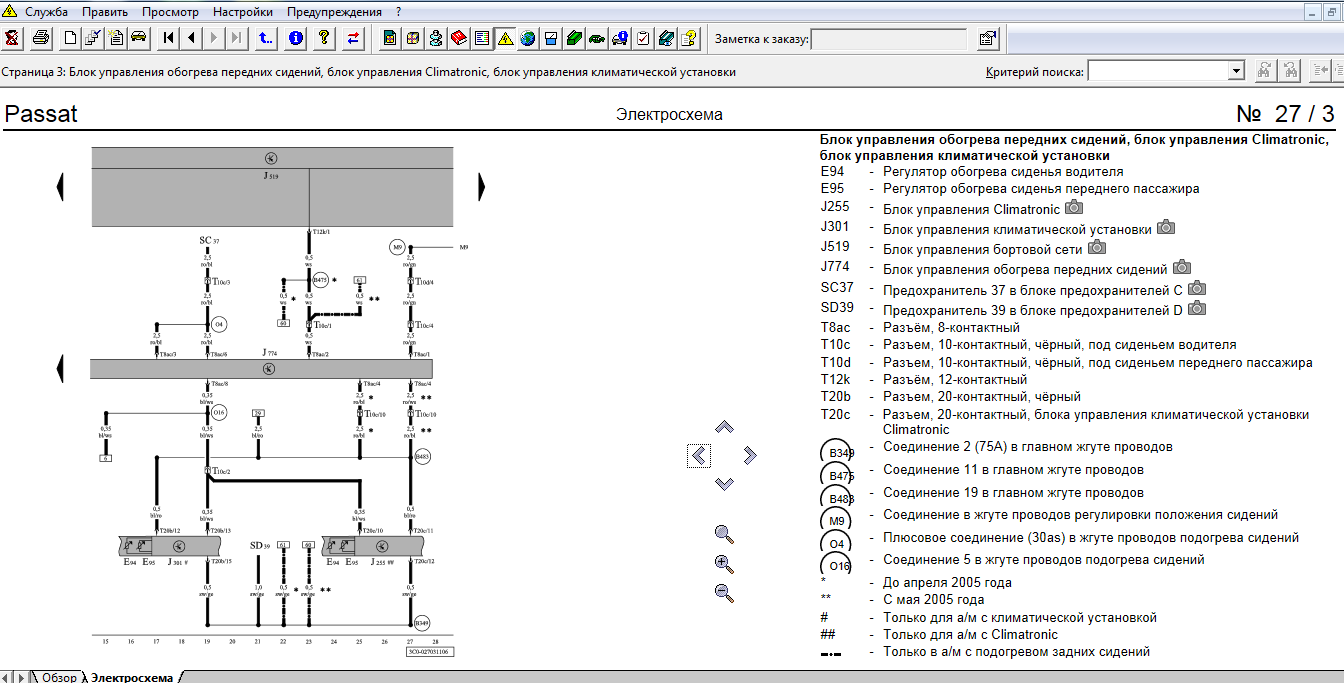

Держи.

[Ksandr]

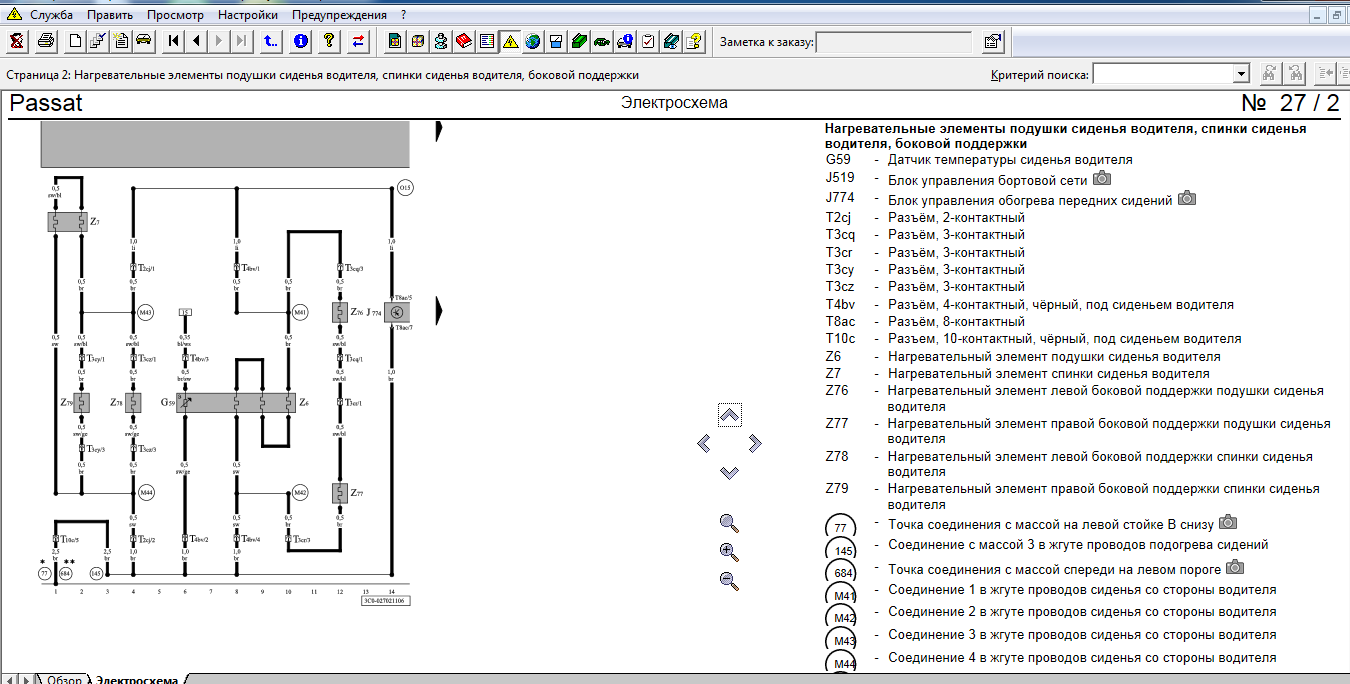

Ишо.

[Ksandr]

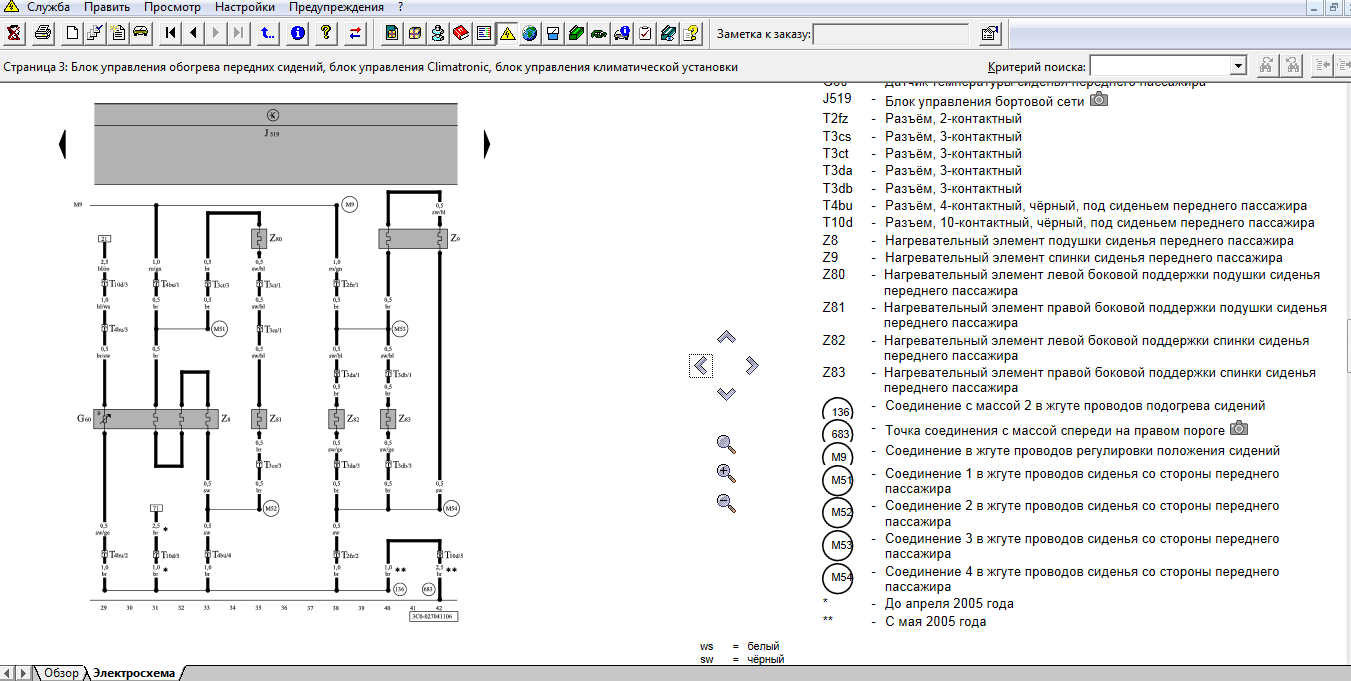

И ишо.

[cumber-c]

Спасибо, а нет таких схем как выше, где показана колодка с проводами и какой пин за что отвечает? А то у меня познаний не хватает эти схемы расшифровать =)

[Ksandr]

Спасибо, а нет таких схем как выше, где показана колодка с проводами и какой пин за что отвечает? А то у меня познаний не хватает эти схемы расшифровать =)

Эти схемы из ELSA. Оригинал, других нет. Так и всё вроде начерчено понятно, куда уже подробней. Все элементы подогревов работают параллельно, т.е. не зависимо друг от друга. Их может быть как по- максимуму, так и по- минимуму, в зависимости от комплектации. + и - приходит к нагревательным ниткам сидушек от блока подогрева пер. сидений J774. Нужен тестер для проверки сопротивления нагр. нити сидушек и для провеки + и - на пинах.
