Помогите с камерой заднего вида в значке

[Roman 777]

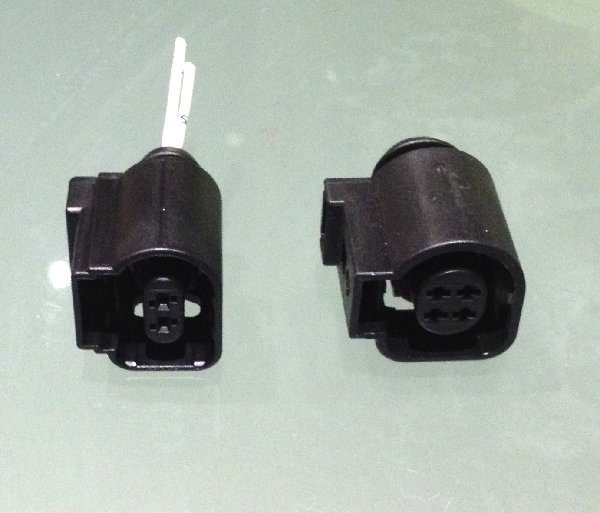

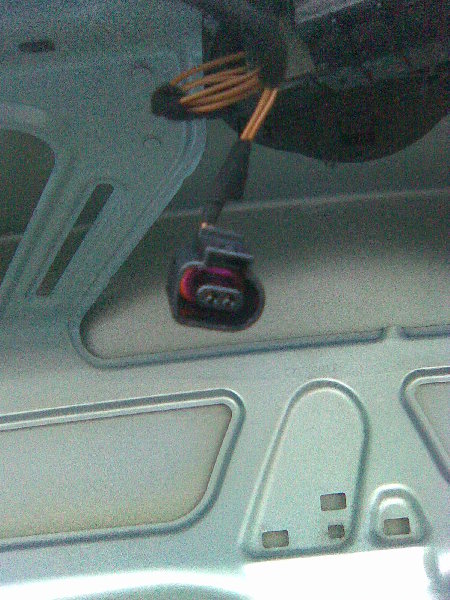

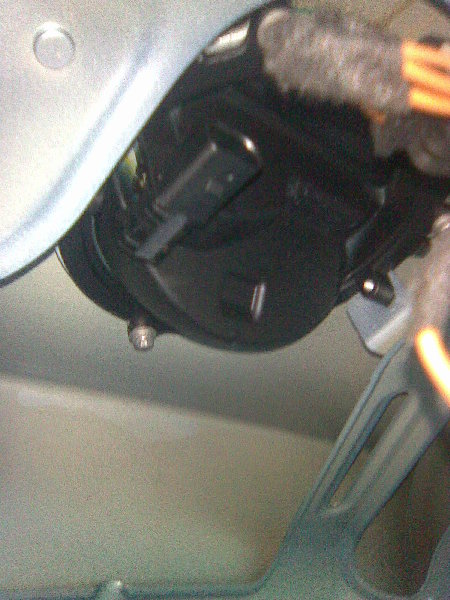

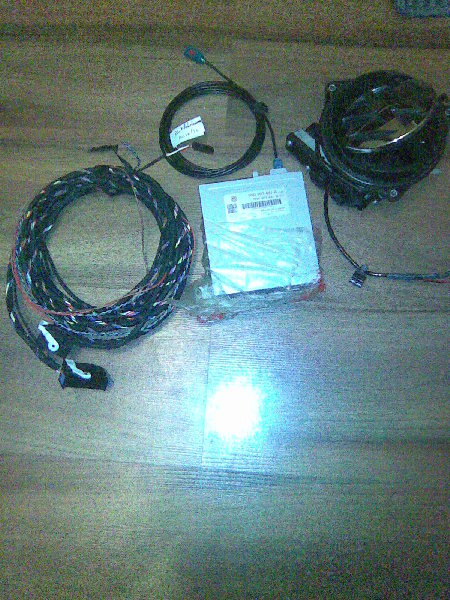

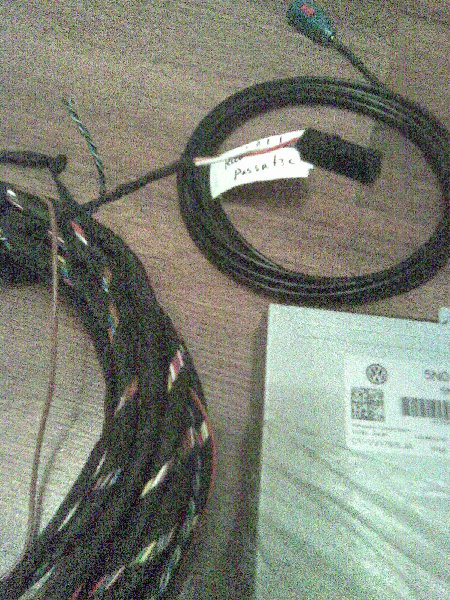

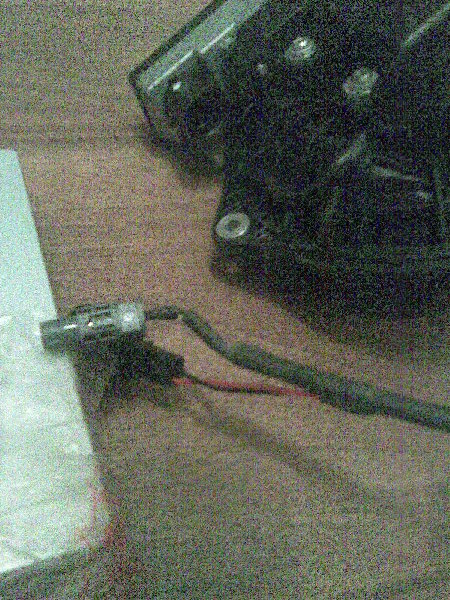

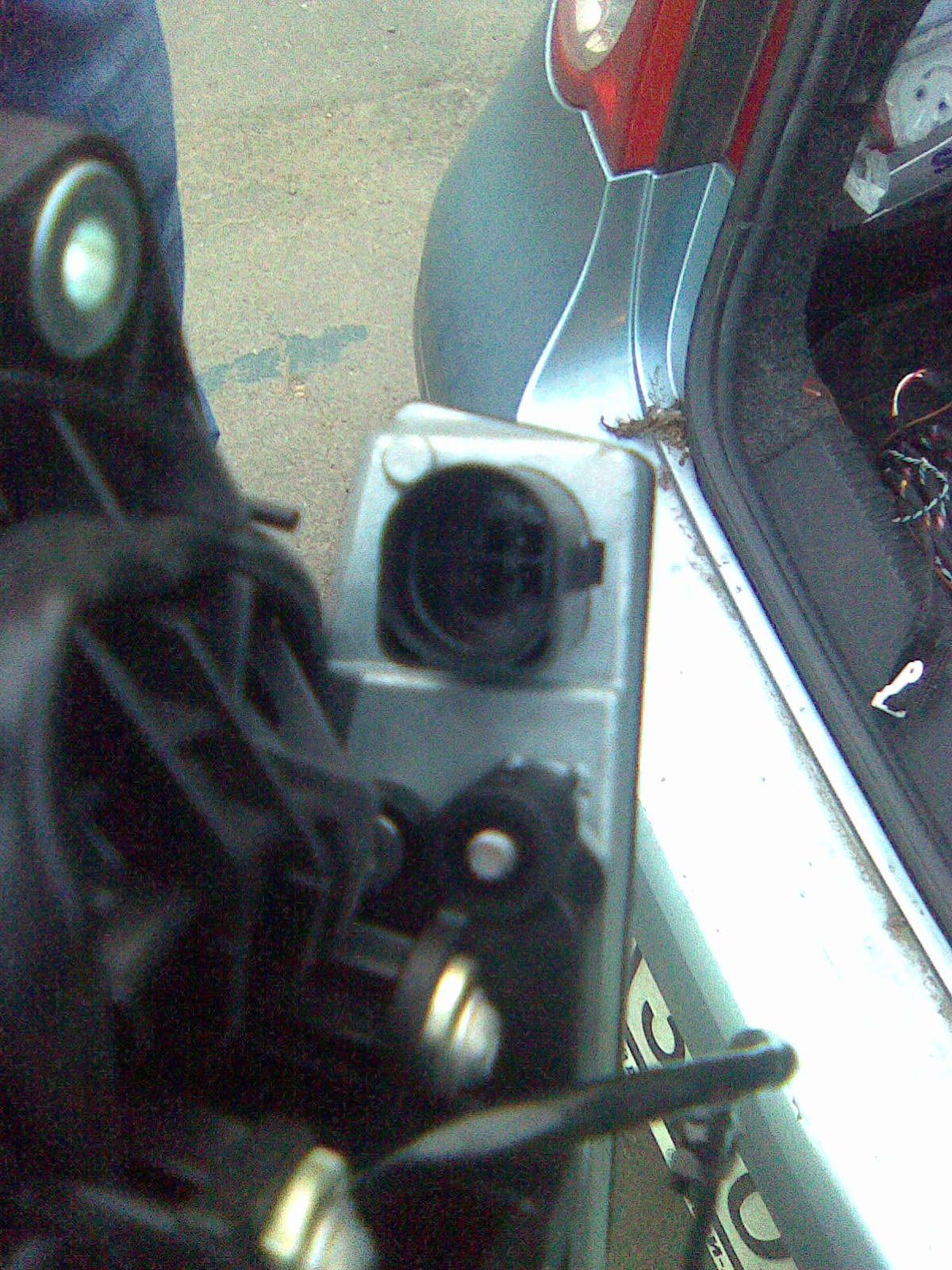

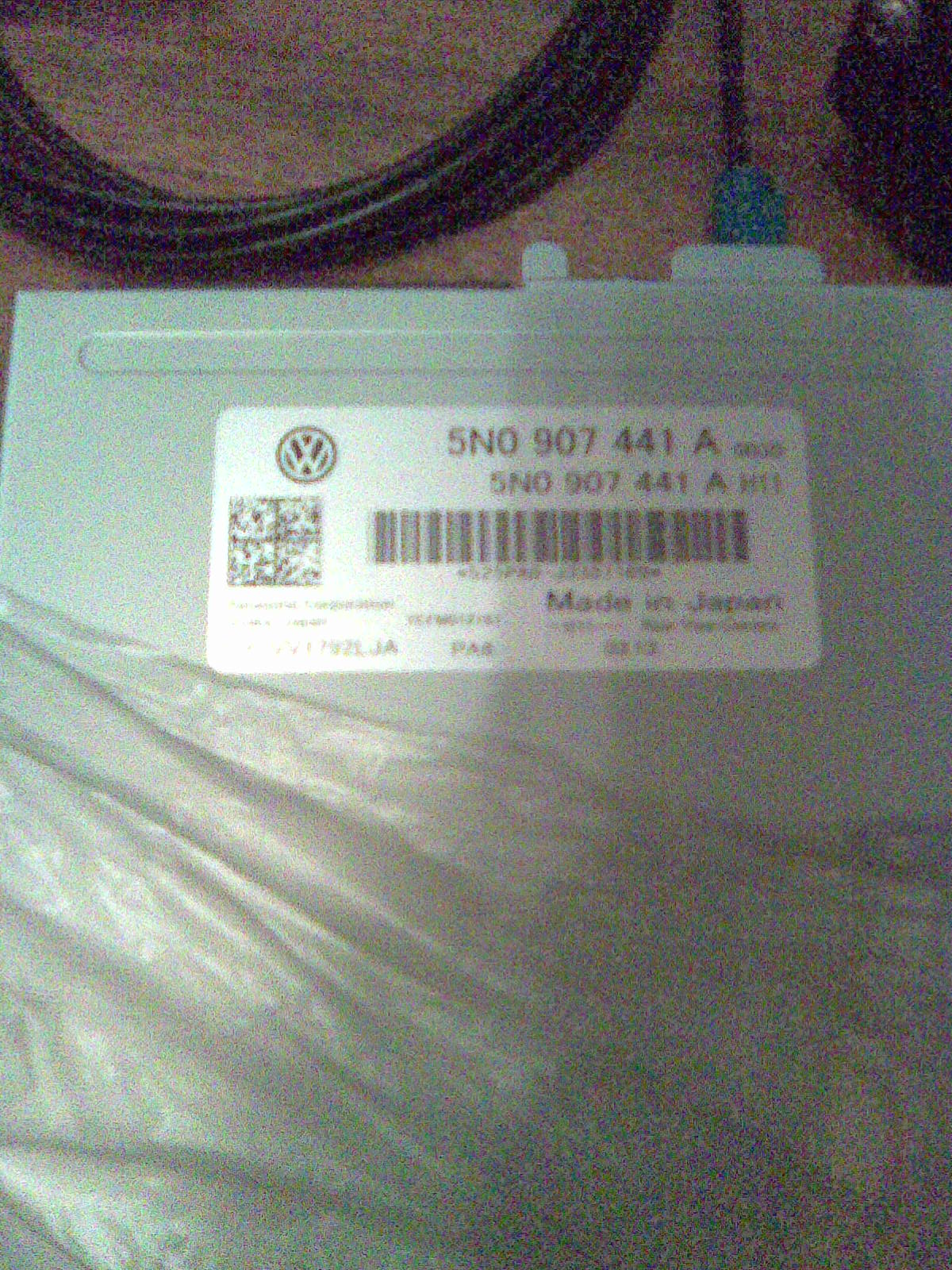

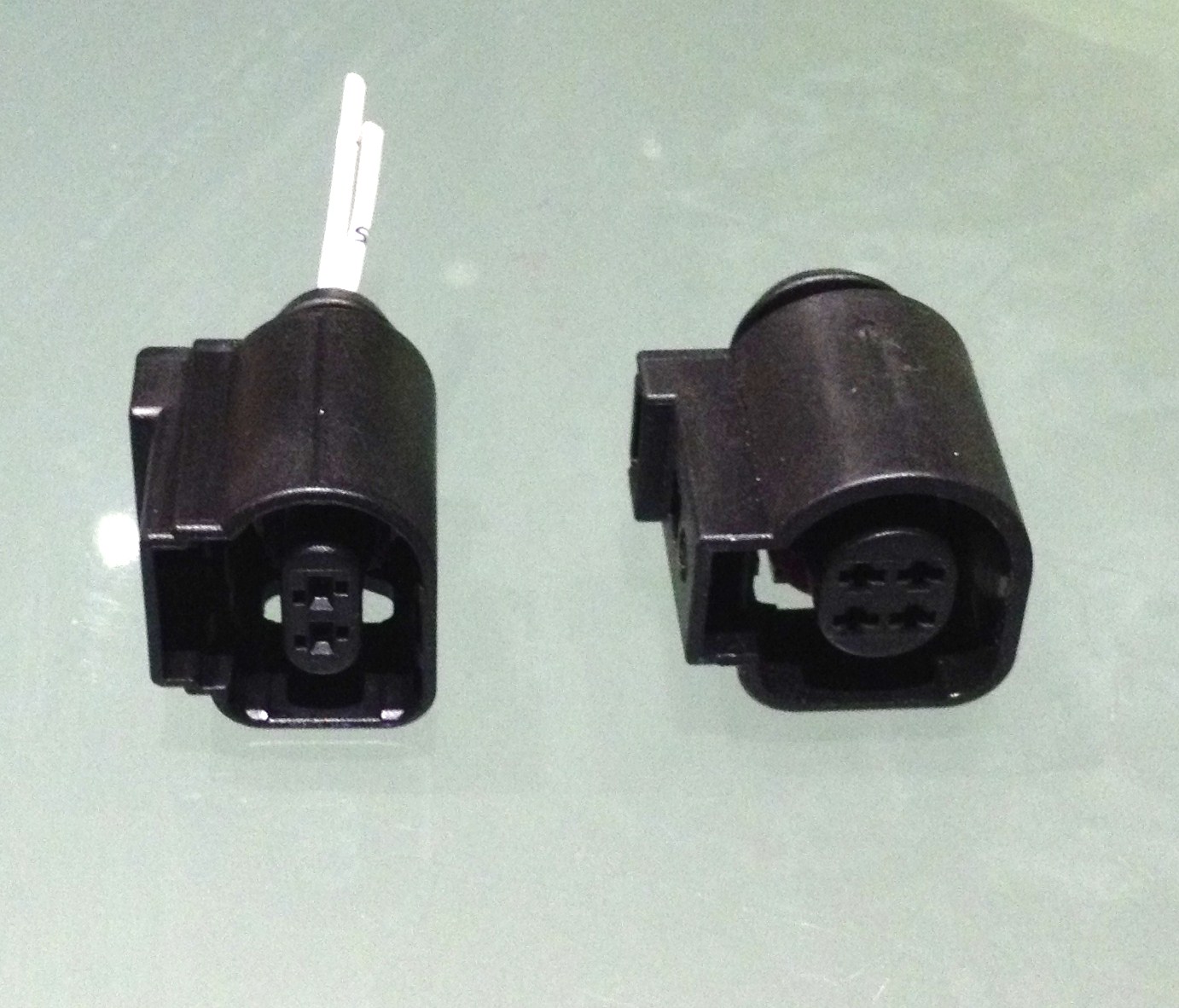

Приветствую всех !!! Машина Б6 седан, приобрел я сегодня комплект камеры с блоком траекторий и проводкой, но радость моя была не долго, сняв обшивку крышки багажника и добравшись до своего значка обнаружил разъем из 2 пин, см. на последних двух фото, а на значке разъем из 4 пин , естественно в проводке только видеосигнал и питание, разъема под управление значком открытие и закрытия нет, отсюда вопрос может мне дали проводку от тигуана где не используется этот разъем? и если это так то где найти этот разъем и куда его подключить в колодку к блоку? может есть у кого схема или знает что нужно сделать.

[demainst]

Меняй разъем. В имеющемся разъеме минус и управление замком багажника. Для камеры нужен еще постоянный плюс (4) и плюс от заднего хода (3). Минус -2, на замок 1. От колодки блока возьмешь только постоянный плюс (43).

А проводка эта самодельная.

[pashustic]

Roman 777
И кстати , не буду говорить точно, но блок траекторий может не подойти. НА сколько мне известно там блок идет 3AE. Именно в седан. Если не прав, то поправьте!

[Alemania]

не стал искать тему с установкой камеры от гольфа. Выложу сразу блок-схему
Надо будет докупить разъемы и проводочки и сделать все аккуратно

[pashustic]

Надо будет докупить разъемы и проводочки и сделать все аккуратно

+1 Четкая схема, сам ей руководствовался!!! на пассат клабе есть даже и номерки разъемов плюс пины для самостоятельного изготовления!!

[Alemania]

естественно от гольфа без блока траекторий, надо будет додумать немножко. Насчет подойдет не подойдет блок траекторий, не знаю. В конце концов, можно будет блок траекторий на соплях прицепить и посмотреть. А не резать сразу ребра жесткости и проводку

[demainst]

не стал искать тему с установкой камеры от гольфа. Выложу сразу блок-схему
Надо будет докупить разъемы и проводочки и сделать все аккуратно

А при чем тут камера от Гольфа? Человек про камеру с траекторией спрашивает. Хотя 4-х контактный разъем значка такой-же.

[Alemania]

Надо будет докупить разъемы и проводочки и сделать все аккуратно

на пассат клабе есть даже и номерки разъемов плюс пины для самостоятельного изготовления!!

номера ремонтных проводов даны в правом верхнем углу схемки.
Соответствие между номером провода и необжатым пином можно попробовать найти вот тут : http://www.passatplus.de/umbauteile/stecker/stecker5.htm

А при чем тут камера от Гольфа? Человек про камеру с траекторией спрашивает. Хотя 4-х контактный разъем значка такой-же.

Все это понятно, отсюда можно взять номера разъемов которые цепляются в камеру и ответную часть под штатный концевик багажника. Дальше дело рук умелых рук
Виноват...под штатный концевик эмблемы для открытия

[demainst]

Надо будет докупить разъемы и проводочки и сделать все аккуратно

на пассат клабе есть даже и номерки разъемов плюс пины для самостоятельного изготовления!!

номера ремонтных проводов даны в правом верхнем углу схемки.
Соответствие между номером провода и необжатым пином можно попробовать найти вот тут : http://www.passatplus.de/umbauteile/stecker/stecker5.htm

А при чем тут камера от Гольфа? Человек про камеру с траекторией спрашивает. Хотя 4-х контактный разъем значка такой-же.

Все это понятно, отсюда можно взять номера разъемов которые цепляются в камеру и ответную часть под штатный концевик багажника. Дальше дело рук умелых рук

Штатный отрезать, номер нового на схеме, пины можно использовать и ....019Е. Пины есть у меня, если что.

[demainst]

Приветствую всех !!! Машина Б6 седан, приобрел я сегодня комплект камеры с блоком траекторий и проводкой...

и за сколько, если не секрет?

[Alemania]

demainst
Штатный отрезать,

а если , в случае проблем, придется родную эмблему возвращать ? Ладно, здесь не место для дискуссий. Можно и отрезать. Я не стал ничего отрезать. В результате родная эмблема вовращается на место за 5 минут без колхоза. ( так же пригодится в случае продажи отдельно авто и отдельно камеры )сугубо мое мнение.

[demainst]

demainst
Штатный отрезать,

а если , в случае проблем, придется родную эмблему возвращать ? Ладно, здесь не место для дискуссий. Можно и отрезать. Я не стал ничего отрезать. В результате родная эмблема вовращается на место за 5 минут без колхоза. ( так же пригодится в случае продажи отдельно авто и отдельно камеры )сугубо мое мнение.

Отрезать не значит выбросить Да и найти такой разъем не проблема если надо. К примеру, от передних тормозных колодок.

[pashustic]

Roman 777
Был бы в Питере я бы дал тебе этот разъем уже и запинованый. Нульц.. Срезал со шлейфа парков!

[Roman 777]

Меняй разъем. В имеющемся разъеме минус и управление замком багажника. Для камеры нужен еще постоянный плюс (4) и плюс от заднего хода (3). Минус -2, на замок 1. От колодки блока возьмешь только постоянный плюс (43).


А проводка эта самодельная.

Совершенно верно, человек сам откровенно сказал что мотают проводку сами, а где прикупить такой разъем в Москве без заказов и ожиданий?

[Roman 777]

Приветствую всех !!! Машина Б6 седан, приобрел я сегодня комплект камеры с блоком траекторий и проводкой...

и за сколько, если не секрет?

Не секрет блок 3500 камера 5000 проводка 2300

[Roman 777]

и что за тросик который идет от обшивки багажника к родному значку, и куда его применить на камере? или снять его и забыть.

[Alemania]

и что за тросик который идет от обшивки багажника к родному значку, и куда его применить на камере? или снять его и забыть.

К эмблеме никакого тросика не должно быть. Максимум тросик для аварийного открывания багажника, но он должен цепляться к самому замку. А на новую эмблему с камерой не забыть одеть дренажную трубочку для слива воды из углубления камеры. А то вся вода пойдет в крышку багажника

[Roman 777]

Все разъемы нашел, всем Спасибо кто откликнулся, единственное напишите что в гетвейте на что поменять и что на что нужно закодировать, просьба только подробно что бы потом по сто раз не выспрашивать ))) сейчас парктроник с визуализацией.

[Roman 777]

Неужели ни кто не подскажет???

[Alemania]

Неужели ни кто не подскажет???

А что собственно подсказывать ....Шнурок у вас есть, читать тоже умеете.
Заходим в 19 блок -> Дрюкаем кнопку "Список оборудования " -> адрес 6С (камера заднего вида ) поставить галочку
или "Длинное кодирование"-> Байт 5 Бит 6 поставить галочку
Дальше будем посмотреть на борьбу единства и противоположностей между парктроником и камерой

Вроде все.
И все таки ..я бы сначала все на перемычках собрал и посмотрел как работает, чтобы потом не грешить на проводку или еще чего нибудь

[Roman 777]

Люди напишите кодировку блока камеры у меня сейчас стоит 8388607 и две ошибки не откалиброванна камера и не правильная кодировка блока

[Alemania]

С Джетта клаб Читаем тему тут

| +

Опубликовано 01 ноября 2011 - 23:17
сегодня перекодировал камеру...

раньше у меня были траблы

1. При нажатии на кнопку включения парктроника, инфо не выводилось на экран РНС

2. После того как я выключал заднюю передачу, картинка парктроника показывалась всего 10 сек и потом пропадала

3. Если включал заднюю после пункта 2 - то изображение с камеры не отображалось

но все решилось просто, нужно было с самого начала верно закодировать ее...

текущая кодировка

0020010

цифра 2 - обозначает парктроник...

теперь никаких багов нет и все работает идеально)) Ура)

Так же пробовал провести калибовку камеры, думал что получится ее откалибровать, но походу без специального инструмента этого никак не сделать...

процедура адаптации:

Security Access
22351 = Adaptation Enabling (e.g. Back-Up Camera Calibration)


Back-Up Camera Calibration

After performing service work, the calibration has to be performed too. In detail this is the case after:
Removing and Installing Rear View Camera (R189)
Replacing Rear View Camera System Control Module (J772)
after repair work performed on rear lid following an accident
after a vehicle alignment
after performing a repair at front or rear axle
Prerequisites:
Calibration Device (VAS 6350) and Distance Laser (VAS 6350/2) positioned as described in the factory repair manual.
Vehicle must be standing on a firm and even surface.
Make sure no persons are being/working in/on the vehicle while performing the calibration.
Do not move the vehicle and do not operate the vehicle doors while performing the calibration.
Rear Lid must be closed.
Front Wheels straight, Steering Angle Sensor (G85) close to 0.0 °.
Ignition must be ON, Engine must NOT be running, you may connect a charger to keep the system voltage up.
Back-Up Camera active and the MMI shows Back-Up Camera Video Signal.
Make sure you do NOT have light reflections on the Calibration Device (VAS 6350).
For vehicles with Level Control, set the Hight to automatic.
[Select]
[6C - Back-Up Camera]
[Security Access - 16]
Enter 22351, to enable the adaptation.
[Adaptation - 10]
Channel 005
[Read]
500 mm is the basis value of channel 005. Measure the heights between the Calibration Device (VAS 6350) and the surface (e.g. 80 mm), add 500 mm to it and enter the final value as new value (e.g. 500 + 80 = 580 mm).
[Test]
[Save]
Channel 004
[Read]
20000 mm is the basis value of channel 004, 3002 mm is the axle distance. Measure the Distance between the Calibration Device (VAS 6350) and the rear axle (e.g. 1500 mm), and subtract it from 20000 mm minus 3002 mm enter the final value as new value (e.g. 20000 - 3200 - 1500 = 15498 mm).
[Test]
[Save]
Channel 001
[Read]
To save your above adaptation save a new value of 1 to channel 001.
[Test]
[Save]
[Done, Go Back]
Now double check the calibration status.
[Meas. Blocks - 08]
Block 130
[Go!]
Block 005 Field 3 (Calibration Status)
Specification: 0x0000 (Calibration Successful)
[Done, Go Back]
[Close Controller, Go Back - 06]

[Alemania]

А вот с тигуан клуба кодировки.

| +

Адрес 10: Парковочный автопилот
Номер блока управления: 5N0 919 475 D
Компонент и/или версия: PARKHILFE 4K H03 0045
Кодировка: 308102
Код мастерской: WSC 01530
VCID: 3A70CEF1BD44B83

Адрес 6C: Камера заднего вида

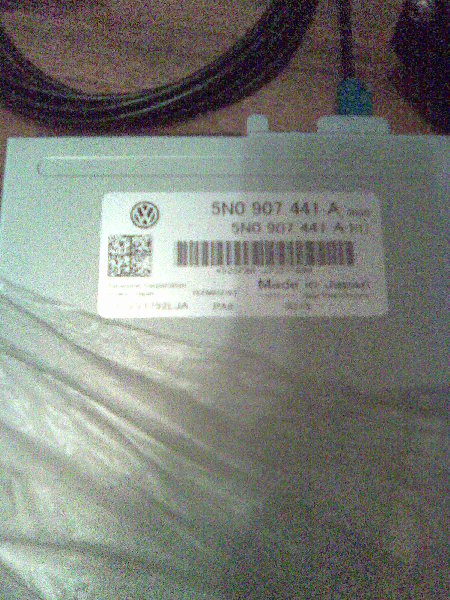

Номер блока управления: 5N0 907 441 A
Компонент и/или версия: J772__Rearview 0030
Кодировка: 0020010
Код мастерской: WSC 01530
VCID: 2D5AF5ADB40A1FB

Гугль вообще монстр. По запросу хрень яндекс нашел 2 млн ссылок , а гугль 4,5 млн. Отсюда вывод: всякую хрень лучше искать через гугль

[Alemania]

Если возникнет проблема с одновременным отображением парктроника и картинки с камеры смотрим
ТУТ

[pashustic]

Roman 777
в блоке парков (10 блок) в кодировки вместо 1 ки первой поставь 3 ку!
