Перепиновка приборки. (с красно-синей на белую-цветную)

[пассатовод174]

Короче сделаю вывод, может кому пригодиться. После замены приборки запускаем авто и глушим, ждем хз сколько, что машина уснула , ОБЯЗАТЕЛЬНО , далее заходим шнурком и редактируем 17 и какие вам там блоки нужно, но в 16 вообще не лезим , т.к. на 8 кнопочном руле можно навсегда потерять кнопку меню .

[pashustic]

пассатовод174
вот как менять сервисный интервал на фиксированный 10000 км
viewtopic.php?f=6&t=558&p=354967&hilit=%D1%81%D0%B5%D1%80%D0%B2%D0%B8%D1%81%D0%BD%D1%8B%D0%B9+%D0%B8%D0%BD%D1%82%D0%B5%D1%80%D0%B2%D0%B0%D0%BB#p354967

[demainst]

Короче сделаю вывод, может кому пригодиться. После замены приборки запускаем авто и глушим, ждем хз сколько, что машина уснула , ОБЯЗАТЕЛЬНО , далее заходим шнурком и редактируем 17 и какие вам там блоки нужно, но в 16 вообще не лезим , т.к. на 8 кнопочном руле можно навсегда потерять кнопку меню .

Да ладно, не надо пугать
Если меняем только приборку, зачем вообще подрулевой трогать? Кроме самой приборки и магнитолы ничего и не нужно редактировать.

[пассатовод174]

при установке приборки кнопка у меня сразу неработала, кодировку сделал 17 блока, а уснуть ей не дал ну и полез в 16 искать что там нужн включить в итоге подрулевой ща надо покупать, коплю деньги паша... коплю Эх рученки , рученочки..
спасибо по сервисному интервалу за подсказку, сегодня гляну.

[demainst]

Следует добавить важное замечание - все вышеописанное относится к Пассату.
Для других моделей ФВ, где имобилайзер в приборке надо добавить еще два провода:
7 - 7
8 - 8
Это от катушки иммобилайзера.

[Avalon]

Подскажите какой пин отвечает за расход топлива и температуру ОЖ? Поставил приборку,все работает кроме расхода и температуры ОЖ, вместо расхода пишет прочерки, оставшееся место в баке тоже прочерки, показывает только стрелкой сколько в баке,и стрелка температуры ОЖ лежит постоянно(

[Alemania]

вместо расхода пишет прочерки

Сколько километров проехал после замены приборки ?

оставшееся место в баке тоже прочерки

Сколько бензина в баке по стрелке ?

[Avalon]

вместо расхода пишет прочерки

Сколько километров проехал после замены приборки ?

оставшееся место в баке тоже прочерки

Сколько бензина в баке по стрелке ?

Более 5 тысяч проехал. Бензин норм показывает, заправлялся и до полного и лампа загорялась что типа заканчивается, с стрелкой все ок. Я натупил что-то с перепиновкой и не показывает расход..

[Alemania]

странно...конечно. ПРобег есть, сколько топлива истратил есть, а средний расход не считается..че то чудеса какие то

[Alemania]

скан авто с кодировками и ошибками покажи

[Avalon]

скан авто с кодировками и ошибками покажи

Нету ошибок, только по заслонке климата и магнитоле.

[Alemania]

кодировка приборки мне интересна и каналы адаптации

[Avalon]

кодировка приборки мне интересна и каналы адаптации

А какой пин отвечает за расход? За температуру ОЖ я так понял 18 ( Контрольный светильник для температуры хладагента )
а за расход?

[Alemania]

32 пин разъем - 36 пин разъем
1 17
Датчик топлива сюда приходит. Но прибор же вроде и так работает.
распиновка для старой приборки

| +

Разъём, 36-контактный -T36- :
1 - Электропитание, кл. 15
2 - Электропитание, кл. 30
3 - не используется
4 - не используется
5 - Контрольная лампа низкого уровня тормозной жидкости
6 - Контрольная лампа электрического стояночного/ручного тормоза
7 - не используется
8 - не используется
9 - не используется
10 - не используется
11 - не используется
12 - Диагностический интерфейс шин данных, шина CAN-комбинация приборов, Low
13 - Диагностический интерфейс шин данных, шина CAN-комбинация приборов, High
14 - Экранирование шины CAN комбинации приборов
15 - Пробуждающий провод шины CAN комбинации приборов
16 - Датчик уровня топлива (полн.), только для а/м с полным приводом
17 - Датчик уровня топлива (полн.)
18 - Датчик уровня топлива (пуст.)
19 - Клемма 31
20 - не используется
21 - не используется
22 - Датчик износа тормозных колодок переднего левого колеса
23 - Датчик уровня топлива (пуст.), только для а/м с полным приводом
24 - не используется
25 - Контрольная лампа давления масла
26 - Датчик уровня и температуры масла
27 - не используется
28 - Сигнал скорости, выход блока управления сдвижного люка, блок управления с дисплеем радионавигационной системы
29 - не используется
30 - не используется
31 - не используется
32 - не используется
33 - Клемма 31, масса датчика
34 - Контрольная лампа низкого уровня жидкости в бачке стеклоомывателя
35 - Контрольная лампа температуры ОЖ и сигнализатора низкого уровня ОЖ
36 - Датчик температуры наружного воздуха

Скан авто покажите

[Avalon]

32 пин разъем - 36 пин разъем
1 17
Датчик топлива сюда приходит. Но прибор же вроде и так работает.
распиновка для старой приборки

| +

Разъём, 36-контактный -T36- :
1 - Электропитание, кл. 15
2 - Электропитание, кл. 30
3 - не используется
4 - не используется
5 - Контрольная лампа низкого уровня тормозной жидкости
6 - Контрольная лампа электрического стояночного/ручного тормоза
7 - не используется
8 - не используется
9 - не используется
10 - не используется
11 - не используется
12 - Диагностический интерфейс шин данных, шина CAN-комбинация приборов, Low
13 - Диагностический интерфейс шин данных, шина CAN-комбинация приборов, High
14 - Экранирование шины CAN комбинации приборов
15 - Пробуждающий провод шины CAN комбинации приборов
16 - Датчик уровня топлива (полн.), только для а/м с полным приводом
17 - Датчик уровня топлива (полн.)
18 - Датчик уровня топлива (пуст.)
19 - Клемма 31
20 - не используется
21 - не используется
22 - Датчик износа тормозных колодок переднего левого колеса
23 - Датчик уровня топлива (пуст.), только для а/м с полным приводом
24 - не используется
25 - Контрольная лампа давления масла
26 - Датчик уровня и температуры масла
27 - не используется
28 - Сигнал скорости, выход блока управления сдвижного люка, блок управления с дисплеем радионавигационной системы
29 - не используется
30 - не используется
31 - не используется
32 - не используется
33 - Клемма 31, масса датчика
34 - Контрольная лампа низкого уровня жидкости в бачке стеклоомывателя
35 - Контрольная лампа температуры ОЖ и сигнализатора низкого уровня ОЖ
36 - Датчик температуры наружного воздуха

Скан авто покажите

Адрес 17: Комбинация приборов (J285) Label: 3C8-920-xxx-17.clb
Part No SW: 3AA 920 870 E HW: 3AA 920 870 E
Компонент: KOMBI H03 0609
Серийный номер: 00000000000000
Кодировка: 161F01
Мастерская #: WSC 05311 115 08193
ASAM Dataset: EV_Kombi_UDS_VDD_RM09 A04114
ROD: EV_Kombi_UDS_VDD_RM09_VW46.rod
VCID: 346CE0C99F204E3

Неисправности не найдены.

[Avalon]

Вообщем я разобрался, у меня почему-то всех пинов 16, и один сине-желтый, тот который не нужен, а нету у меня серо-желтого, в новую приборку идет 11, почему у меня его нет?( Из-за него не показывает температуру ОЖ и расход бензы.. но в старой приборке показывало все четко.

[Avalon]

Вообщем я разобрался, у меня почему-то всех пинов 16, и один сине-желтый, тот который не нужен, а нету у меня серо-желтого, в новую приборку идет 11, почему у меня его нет?( Из-за него не показывает температуру ОЖ и расход бензы.. но в старой приборке показывало все четко.

UP

[Alemania]

Серо-желтый провод на пин T32/11 - это провод от датчика уровня и температуры масла. Причем тут температура ОЖ и расход ?
Провода не будет, если с завода не стояло датчика уровня и температуры масла.
Кстати...поясните, что такое расход ? Показания бортового компутера ?

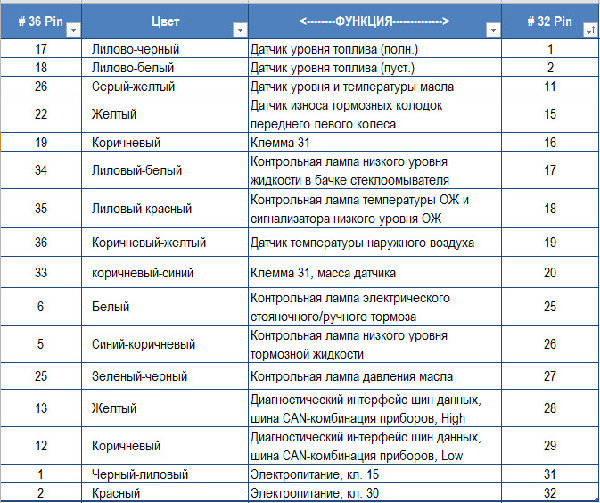

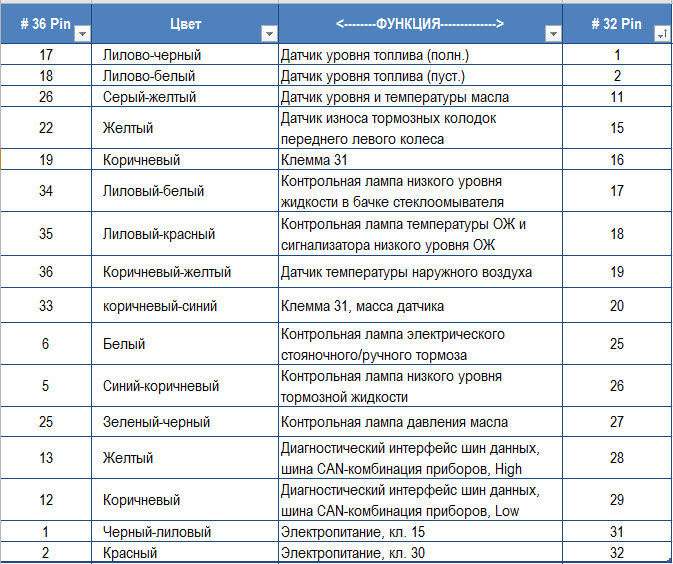

Перепиновка должна выглядеть так:

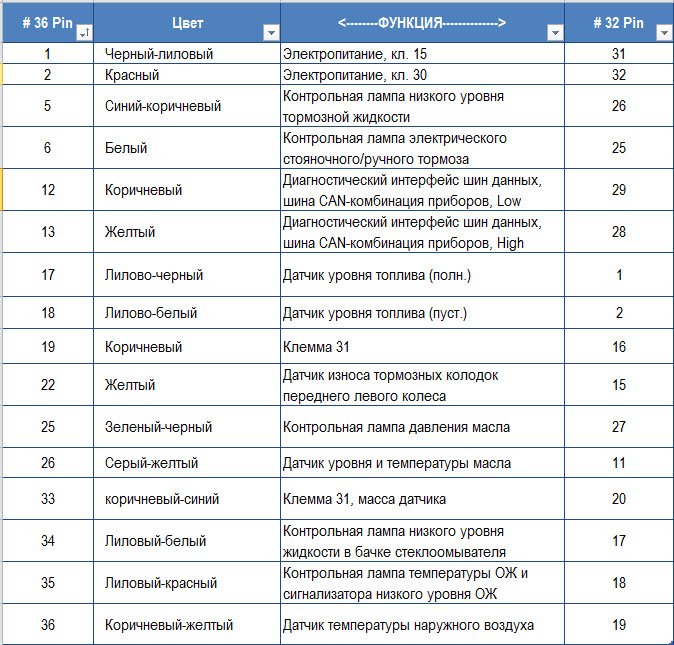

1. Сортировка по пинам старой приборки

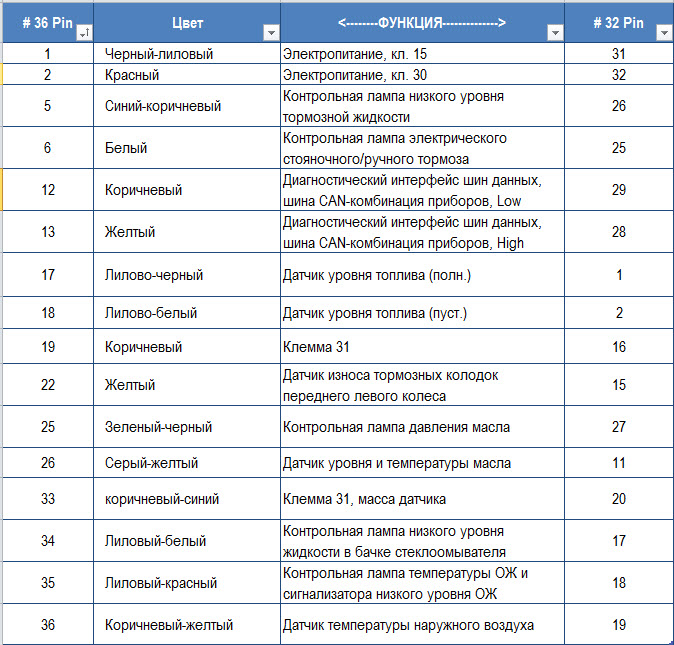

1. Сортировка по пинам новой приборки

P.S. может стоит гейт поменять ?? датчик температуры ОЖ приходит в блок двигателя, из блока двигателя по кан шине передается в приборку.

[demainst]

кодировка приборки мне интересна и каналы адаптации

А какой пин отвечает за расход? За температуру ОЖ я так понял 18 ( Контрольный светильник для температуры хладагента )
а за расход?

Сам подумай, у тебя есть какой-нибудь датчик отмеривающий расход?
Приборка такие данные рассчитывает сама по данным от других блоков и датчиков.
Новая приборка работает по другому протоколу и если гейт его не поддерживает, то не все нужные данные дойдут до приборки.

[demainst]

32 пин разъем - 36 пин разъем
1 17
Датчик топлива сюда приходит. Но прибор же вроде и так работает.

Скан авто покажите

Адрес 17: Комбинация приборов (J285) Label: 3C8-920-xxx-17.clb
Part No SW: 3AA 920 870 E HW: 3AA 920 870 E
Компонент: KOMBI H03 0609
Серийный номер: 00000000000000
Кодировка: 161F01
Мастерская #: WSC 05311 115 08193
ASAM Dataset: EV_Kombi_UDS_VDD_RM09 A04114
ROD: EV_Kombi_UDS_VDD_RM09_VW46.rod
VCID: 346CE0C99F204E3

Неисправности не найдены.

Хорошая приборка, от Б7. А автомобиль какой?

[Avalon]

32 пин разъем - 36 пин разъем
1 17
Датчик топлива сюда приходит. Но прибор же вроде и так работает.

Скан авто покажите

Адрес 17: Комбинация приборов (J285) Label: 3C8-920-xxx-17.clb
Part No SW: 3AA 920 870 E HW: 3AA 920 870 E
Компонент: KOMBI H03 0609
Серийный номер: 00000000000000
Кодировка: 161F01
Мастерская #: WSC 05311 115 08193
ASAM Dataset: EV_Kombi_UDS_VDD_RM09 A04114
ROD: EV_Kombi_UDS_VDD_RM09_VW46.rod
VCID: 346CE0C99F204E3

Неисправности не найдены.

Хорошая приборка, от Б7. А автомобиль какой?

Авто Passat b6 2006г. выпуска, 2.0FSI highline,седан, поменял приборку на эту, + гейтвей был с буквой С,поменял на новый с буквой Q (3C0 907 530 Q)
Всех пинов идущих в приборку у меня 16, но один сине желтый я так понимаю не нужен, остается 15, но по всем схемам перепиновки их должно быть 16.

[Avalon]

Кстате, при подключении Wi-Fi адаптера для диагностики через андроид телефон, и температуру Ож норм показывает и расход, или через климат тоже показывает температуру. А вот на приборку нифига не выводится. Вот фото заведенного авто. Может попробовать старый гейт поставить обратно?))

[Alemania]

если датчика уровня масла нет, то будет 15

[Alemania]

тест исполнителей приборка нормально проходит ? все стрелки шевелятся ?
скан авто покажите

[Avalon]

тест исполнителей приборка нормально проходит ? все стрелки шевелятся ?
скан авто покажите

Да,все норм проходит.
