Подсветка ног (Фотоотчёт)

[EVGENIJ]

ребят все равно запитаться пришлось от плафона минусом 3 провод(МИНУСОВОЙ)пришлось сделать так и получилось чисто подсветка ног)))))не зависимо от плафона загораются подсветка.хочу терь замутить подсветку эту же и как обычную подсветку тока и через габариты)))с помощью реле)буду завтра пробывать))что бы и так и так работало))).................................................................замутил и через габариты запитался через прикуриватель)))поставил навсякий случай предохранитель плюс реле. с реле сделал управление минусом так сказать плюс когда габариты включаешь реле срабатывает и минус поступает на подсветку ног через реле(что бы подсветка плафона не загоралась поставил диод)вот так вот моя работа)да и подсветка ног в ночное время не напригает при езде. сделал красную!обалденно все смотрится)и работает без габаритов и с габаритами))) )терь хочу в дверях подсветку сделать тока ваг ком нужен буит)))

[garidze]

http://item.taobao.com/item.htm?id=7000826609& советую всем брать это...чем колхозить ленты)))

[demainst]

http://item.taobao.com/item.htm?id=7000826609& советую всем брать это...чем колхозить ленты)))

Если владеете китайским - вперед! Автоперевод веселый получается : "поиск ребенка в магазине"

По теме:
1. Потолочный плафон: стеклышко снимать не нужно! Аккуратно ножом открываем крышку, которая с дырочками - открывается как дверца к стеклу. Под ней два самореза - снимаем весь плафон подключаемся куда угодно. Два тонких провода легко прячутся под обивку без снятия оной.
2. Штатное подключение: блок бортовой сети слева от рулевой колонки. Контакт не помню, надо смотреть схему. Активируется шнурком. Если есть МФА+ появится меню регулировки яркости подсветки ног.
3. Места для штатных плафонов: спереди отверстия в пластмассе закрыты заглушками - выломать. Сзади - в металле каркаса сиденья. Плафоны родные под безцокольную лампу - можно поставить диоды любой яркости. Подойдут и от СС или Ауди - диодные, светят хиленько. Другие не подойдут. Приклеить ленты или матрицы на порядок дешевле - все равно не видно что там светится.

[TenbOk]

Мне очень понравился вариант запитки с панели предохранителей (на открытие и закрытие дверей). Но, пролистав книжку, не нашел нужного предохранителя. Как быть, может кто подскажет грамотного электрика?

[Vasily_b6]

Два дня делал подсветку и сделал, не электрик и руки из ж))
Почитай форумы- все понятно будет!
Хотел сделать две подсветки и При открывании и при габаритках (но не яркую, чтоб не отвлекала, а так...немного фоном).
1) вперед поставил диодные матрицы из 4-х диодов - белого цвета по одной на сторону.
А) снимаем плафон Сверху (см форум), вытаскиваем заглушку со стороны стекла, вставляем провода
Запитываемся от лампочки, далее отверточкой легко все прокладывается вдол окна к левой стойке
Поддеваем защелку с надписью аирбэк и откручиваем болт, отдергиваем стойку, прокладываем кабель вдоль нее, закрываем стойку.
Снимаем перчаточный ящик бордачек (см форум или эльзу) тянем провода по задней стойке, цепляем матрицу к штатному месту внизу ящика, подключаем.
Снимаем слева и справа от центральной консоли боковые накладки (самые нижние, в районе ног) один саморез, потом со стороны пассажиров начинаем тянуть вниз (отщелкиваем, а далее тянем по ходу движения авто, чтобы вышла из паза со стороны капота (т.е. Вниз постепенно сзади-вперед, а потом назад)
Прокладываем кабель к водителю. Со стороны водителя снимаем под рулем площадку, на трех болтах, отцепляем ваг шину и прицепляем спокойно вторую матрицу. Соеденяем проводами две матрицы. Все!!.... А нет) собираем обратно!!!!

Задняя подсветка (постоянная от включенных фар)
Снимаем сзади на подлокотнике панель с воздухожабрами)): отщелкиваем заглужку внизу и окручиваем два болта. Дергаем на себя, потом наверх.
Берем любой контакт из двух, идущих к крутилке. Врезаемся проводами к коричневому (масса) и плюс от (вроде сереневый сплошной (он первый сверху, а масса правее внизу) далее протягиваем два провода слева два справа под подлокотником, далее под ближний рельс сидения и подключаем к матрицам диодным под сиденьями. Все!
Освещает больше ноги задних, но если сидения поднять чуть выше приятно святит в ноги передних. У меня сиденья по максимуму внизу. У водителя процентов 5 света, пассажиру процентов 20 света падает. Остальное все в зад

[PAMA]

Vasily_b6
фотки давай!

[pashustic]

Прочитал весь пост, у всех вопрос как же запитать подсветку в ногах так ,чтобы при открытии загоралась, при закрытии гасла! ТАК вот полистал я эльзу ,раздел электросхемы. Подсветку в ногах водителя и переднего пассажира запитываем от блока управления двери соответственно водителя и переднего пассажира, либо от плафонов подсветки порогов, если таковы имеются! У меня например плафоны стоят, но подстветки нет заднюю подсветку ног запитываем от центрального блока управления систем комфорта. Там есть пины свободные Я понимаю что это гемморно, разбирать дверь врезаться в проводку но тогда получается все как положено! Все подключения можно найти в эльзе,если нужно скину подробные фото, куда подключать да как!

[andrey_020]

тоже недели две назад впендюрил в машину подсветку из диодной ленты: в багажник, под ноги передних и задних ездюков. Смотрится клево!!! Запитывал от подсветки передних водителя и пассажира. Бюджет 120р - лента диодная 1 метр на двехстороннем скотче (покупал в Харькове) и 3 метра двухжильного провода. Подключал параллельно штатным плафонам.
Теперь такую же фигню собираюсь установить в камри, т.к. там вообще нет подсветки ног, есть только в дверях.

[troff]

Прочитал весь пост, у всех вопрос как же запитать подсветку в ногах так ,чтобы при открытии загоралась, при закрытии гасла! ТАК вот полистал я эльзу ,раздел электросхемы. Подсветку в ногах водителя и переднего пассажира запитываем от блока управления двери соответственно водителя и переднего пассажира, либо от плафонов подсветки порогов, если таковы имеются! У меня например плафоны стоят, но подстветки нет заднюю подсветку ног запитываем от центрального блока управления систем комфорта. Там есть пины свободные Я понимаю что это гемморно, разбирать дверь врезаться в проводку но тогда получается все как положено! Все подключения можно найти в эльзе,если нужно скину подробные фото, куда подключать да как!

Паш, если не заморачиваться со штатными пинами подключать лучше в плафон, есть возможность сделать так, что бы работала подсветка вне зависимости салонного освещения
а подсветка в двери воще все просто, даже из двери выходтить не надо тама есть пустые пины а потом в электронике каждой двери ее нужно прописать

[pashustic]

аш, если не заморачиваться со штатными пинами подключать лучше в плафон

Плафон коммутирует сразу две подсветки и водительскую и пассажирскую, речь идет о работе в отдельности!

а подсветка в двери воще все просто, даже из двери выходтить не надо тама есть пустые пины а потом в электронике каждой двери ее нужно прописать

В данном случае у меня подсветка в двери вообще нет, и продки к ней нет, и в разъеме проводов нет. Так что я исключения!

[troff]

В данном случае у меня подсветка в двери вообще нет, и продки к ней нет, и в разъеме проводов нет. Так что я исключения!

у меня тоже ни фига не было
я подключал прямо в блок электроники двери 18, 19 пин
еще плин перепутал их и в 1 двери загорелось а в трех нет так я просто диоды в плафонах перевернул и все

[pashustic]

у меня тоже ни фига не былоя подключал прямо в блок электроники двери 18, 19 пинеще плин перепутал их и в 1 двери загорелось а в трех нет так я просто диоды в плафонах перевернул и все

Вот потеплеет я так собираюсь и сделать! Установить и лампочки светодиодные в подсветку порога и подсветку ног при помощи светодиодной ленты!

[andrey_020]

давно вынашиваю мысль, установить диоды в ПТФ. На рынке в Харькове имеются в продаже диоды по 10 Вт (175 гривен), потом адаптеры (35 гривен) и линзы (по 30 гривен). получается (175+35+30)х2=480 гр. х 4(по курсу)=1920 рублей. Дополнительно на эти диоды нужно ставить радиаторы. Но сомнение по поводу того, что корпус ПТФ может расплавиться от такого диодика присутствует. Тестировал как светит этот диодик в натуре - при включении Мини ядерный взрыв (в смысле, офигенная вспышка). Такие диодики собираются применять на фонарях для уличного освещения.
И еще, можно ли будет управлять данным световым пучком, так как движущийся на встречу автомобиль с такими фонариками, будет сравним с боингом летящим навстречу?

[pashustic]

давно вынашиваю мысль, установить диоды в ПТФ. На рынке в Харькове имеются в продаже диоды по 10 Вт (175 гривен), потом адаптеры (35 гривен) и линзы (по 30 гривен). получается (175+35+30)х2=480 гр. х 4(по курсу)=1920 рублей. Дополнительно на эти диоды нужно ставить радиаторы. Но сомнение по поводу того, что корпус ПТФ может расплавиться от такого диодика присутствует. Тестировал как светит этот диодик в натуре - при включении Мини ядерный взрыв (в смысле, офигенная вспышка). Такие диодики собираются применять на фонарях для уличного освещения.
И еще, можно ли будет управлять данным световым пучком, так как движущийся на встречу автомобиль с такими фонариками, будет сравним с боингом летящим навстречу?

10 ватт это реально лихо, радиатор должен быть по любасу!! Здесь мы обсуждали с камрадам Sancho , он заказал с китая ДРЛ похожие как здесь продаются , но реально там дешевле и диоды 3 ватные, сказал установит , продемонстрирует как получилось!

[pashustic]

я подключал прямо в блок электроники двери 18, 19 пин

А у меня еще засада, блоков управления в задних дверях нет, у меня весла, поэтому тянуть проводку от блока комфорта которые находиться под бардачком!

[andrey_020]

pashustic
трехватные диоды я уже покупал и установил их в фонарь заднего хода - 3 штуки (последовательно), кстати с адаптером электроника не выдает ошибки и не тушит их, как у меня было с ксеноном. так что и с этими думаю проблем не будет. а вот с корпусом ПТФ придется помудрить, мож придется делать его из металла.

[Vasily_b6]

Не могу фото добавить на айпад. Вложения открыл, а кнопка выбрать файл не доступна(

[TenbOk]

Сегодня "внимательно" осмотрел свой салон в темное время суток и о ужас, заметил что при открытых дверях фонарики в потолке лупят так, что если приколхозить подсветку, то ее просто напросто будет не видно, белый свет все перебивает... что делать?

[troff]

Сегодня "внимательно" осмотрел свой салон в темное время суток и о ужас, заметил что при открытых дверях фонарики в потолке лупят так, что если приколхозить подсветку, то ее просто напросто будет не видно, белый свет все перебивает... что делать?

1. Поставить диоды другого цвета
2. Я сделал неброский свет в салоне и в ноги тоже слабенький потому как в порогах слабенькие диоды все гармонично светит

[TenbOk]

Неброский свет это в смысле тусклый, еле заметный??? как сделал?

[veild]

ставьте ленты 5050 на подсветку и будет вам счастье
как получилось у меня http://www.drive2.ru/cars/volkswagen/passat/passat_b6/veild/journal/288230376152790704/#post

[troff]

Неброский свет это в смысле тусклый, еле заметный??? как сделал?

да поставил слабенькие диоды

[Vasily_b6]

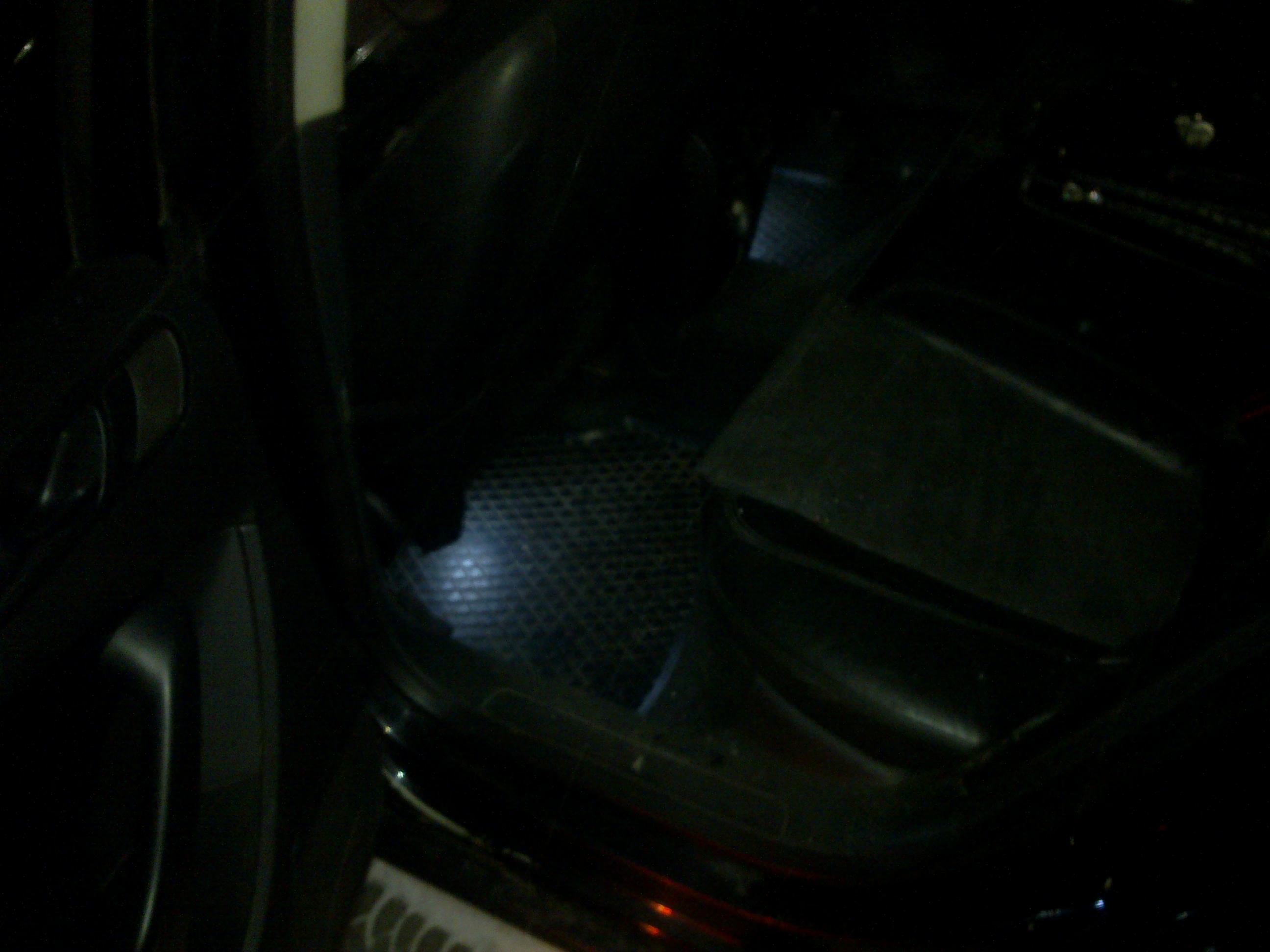

Вот фото передка

Вот задок

[Vasily_b6]

[figarevich]

Итак,АПнем данную темку…
Проведя успешную операцию по очистке вентилятора печки,у меня,как говорят
«Зачесались руки» Проще говоря решил я что-нибудь заколхозить
А ведь давал себе зарок при покупке машины ничего в ней не переделывать...(не зря говорят:-Не зарекайся! Ох,не зря... )
Для начала решил поменять подсветку ног,т.е. заменить штатное освещение на светодиодное.Сперва приобрёл 2 модуля на основе SMD светодиодов фирмы ELF синего свечения.Долго думал какие модули или лампы поставить,но окончательное решение принял после того,как увидел данные модули в работе у камрада Vasiliy_b6.В принципе не плохо... (Василь,спасибо!) Кому интересно-выкладываю данные на эти модули из каталога:




Далее я долго думал,как их закрепить вместо штатной подсветки.Обшивку дырявить саморезами не хотелось,поэтому решил остановиться вот на таком варианте:Снял штатные плафоны,разобрал их,вынул лампы,и вот этим,первым попавшимся под руку герметиком-(кстати,клеил им уже не раз,проверено-держит прочно )





Приклеил эти модули к плафону









В качестве обманки использовал вот такую 1 ваттную лампочку на 12V:




Которую подпаял к контактам штатной лампы:



Далее всё собираем:



И устанавливаем на место.



Получилось как то вот так:





В принципе неплохо,мне нравится
