Фотоотчет (камера заднего вида за 2400р)

[GX460]

Вот я и доделал себе камеру заднего вида с дисплеем для удобства парковки во дворах. Очень удобно ориентироваться по разметке. Стал подъезжать на 30 см к машинам задом. Камера обычная в рамке номерного знака, тут все просто провода протягиваешь через технологическое отверстие сзади (недалеко от замка багажника) далее под обшивкой салона. Дисплей и камеру запитал от задней розетки, управляющее реле (уплравление реле через катушку с диодом от лампы заднего хода). Это все описанно в других темах поэтому, перехожу к самому интересному!
Куда я смонтповал дисплей? Поскольку пассат машина серьезная и внутренний колхоз не приветствуется, решил сделать его частью интерьера.
Решил ипользоватьдля этого дела всегда пустующий карман со шторкой у ручки КПП, но так, чтобы часть кармана оставалась полезной под всякую мелочь.
Матариалы Дисплей 1000р
Камера 1400р
Реле 70р
Диод бесплатно
Провода свои, а значит тоже бесплатно
Обрезки оргстекла 23*23 см (хватит, даже много...)
Кусок черного кожзама 25*25 см
Изолента
Гвоздики 4 штуки
Черная термоусадочная трубка (на гвоздики для цвета)

Взял вот такой дисплей

Китайский дисплей за 1000р

Китайский дисплей вид сзади

Вырезал бумажный трафарет четко по размеру отверстия где ездит шторка

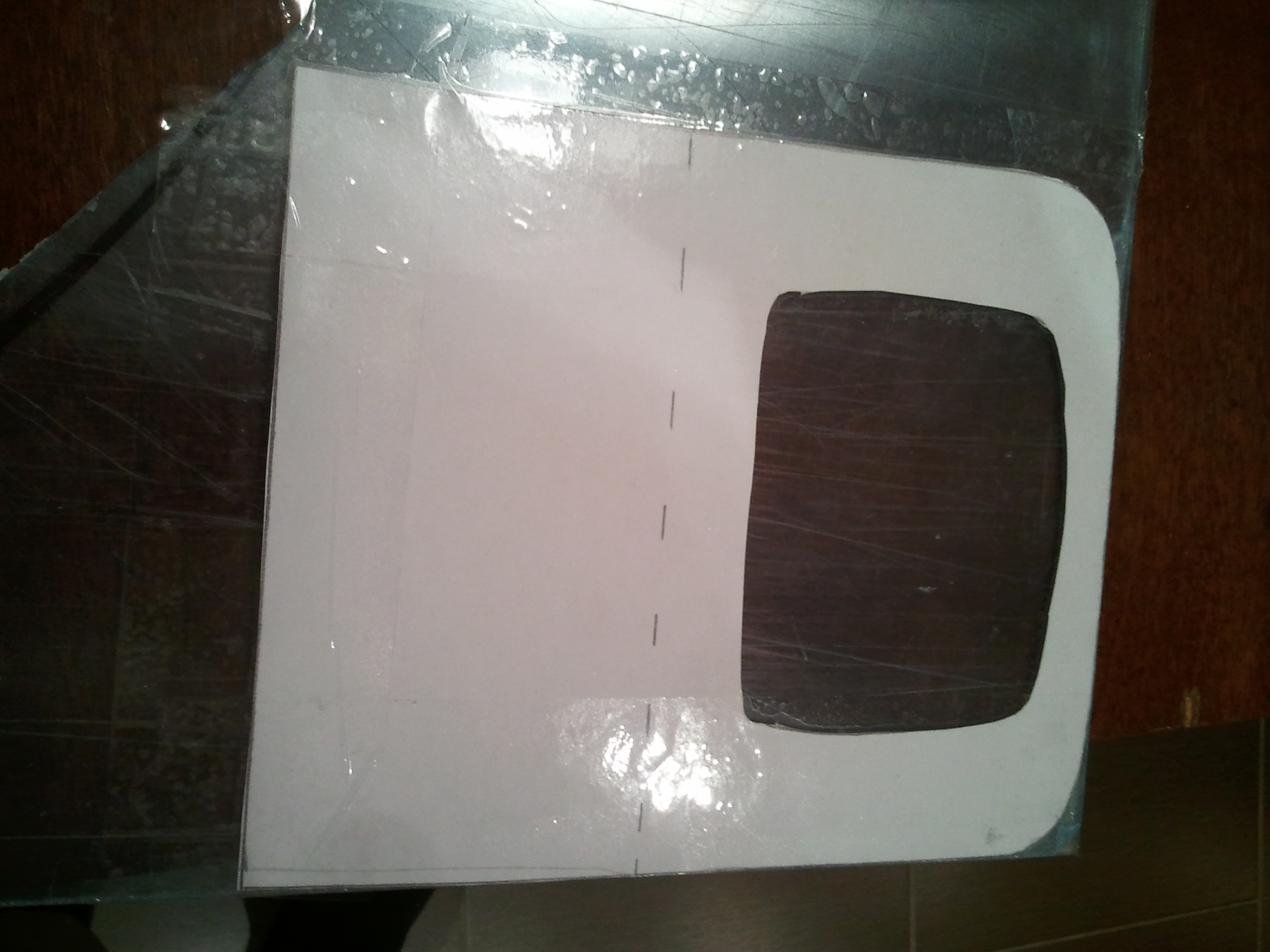

Бумажный трафарет

Взял кусок обычного оргстекла и приклеил трафарет к нему обычным скотчем

. С помощью грайвера вырезаем по шаблону нужную форму

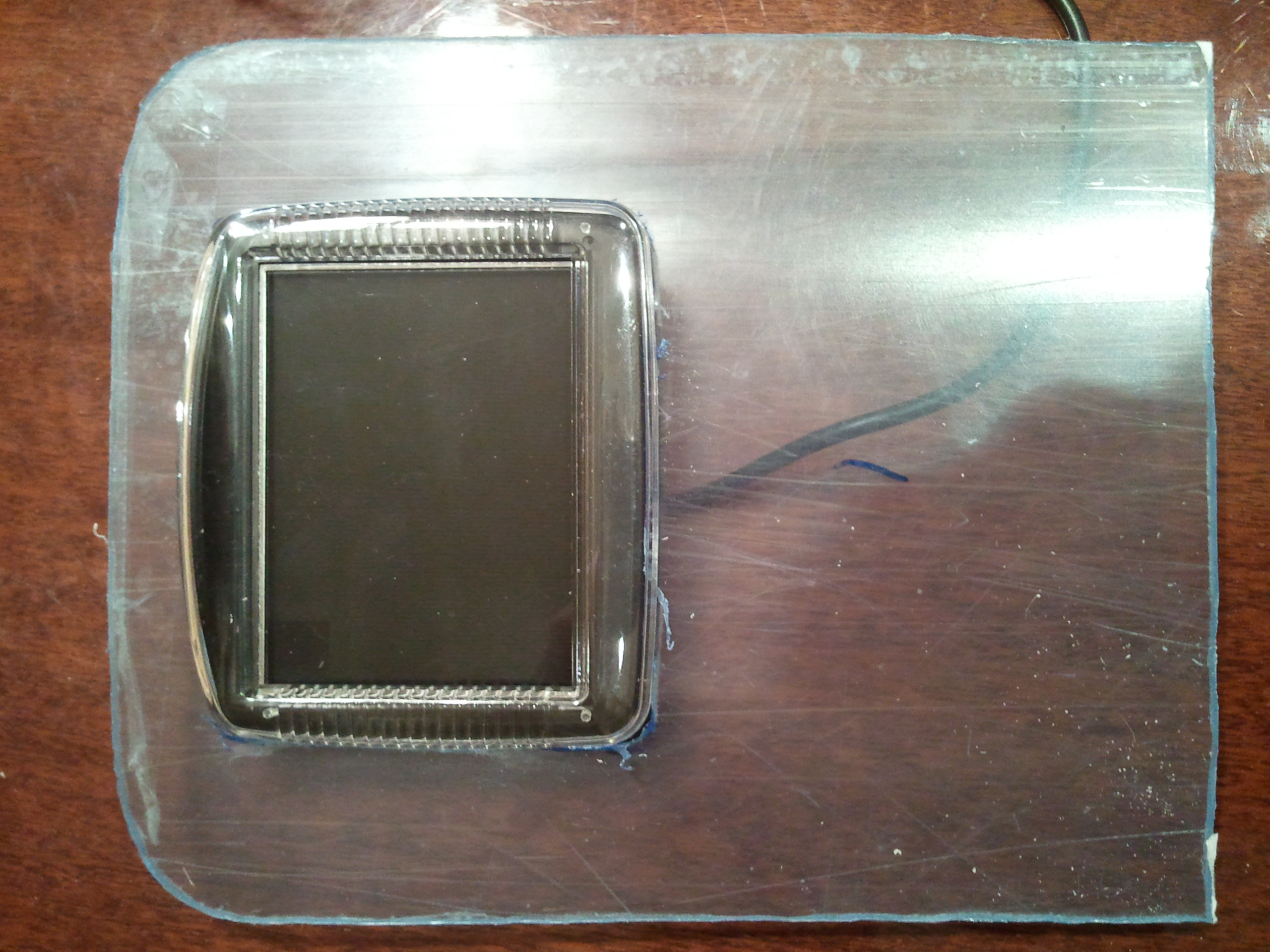

Орггстекло с дисплеем

и вид сбоку

Вид сбоку

Далее подгоняем все по месту, чтобы оргстекло выло чуть глубже положенная сверзу плоская линейка

примерка по месту

Далее сгибает оргстекло строго под 90 гдрад и примеряем все на свое место

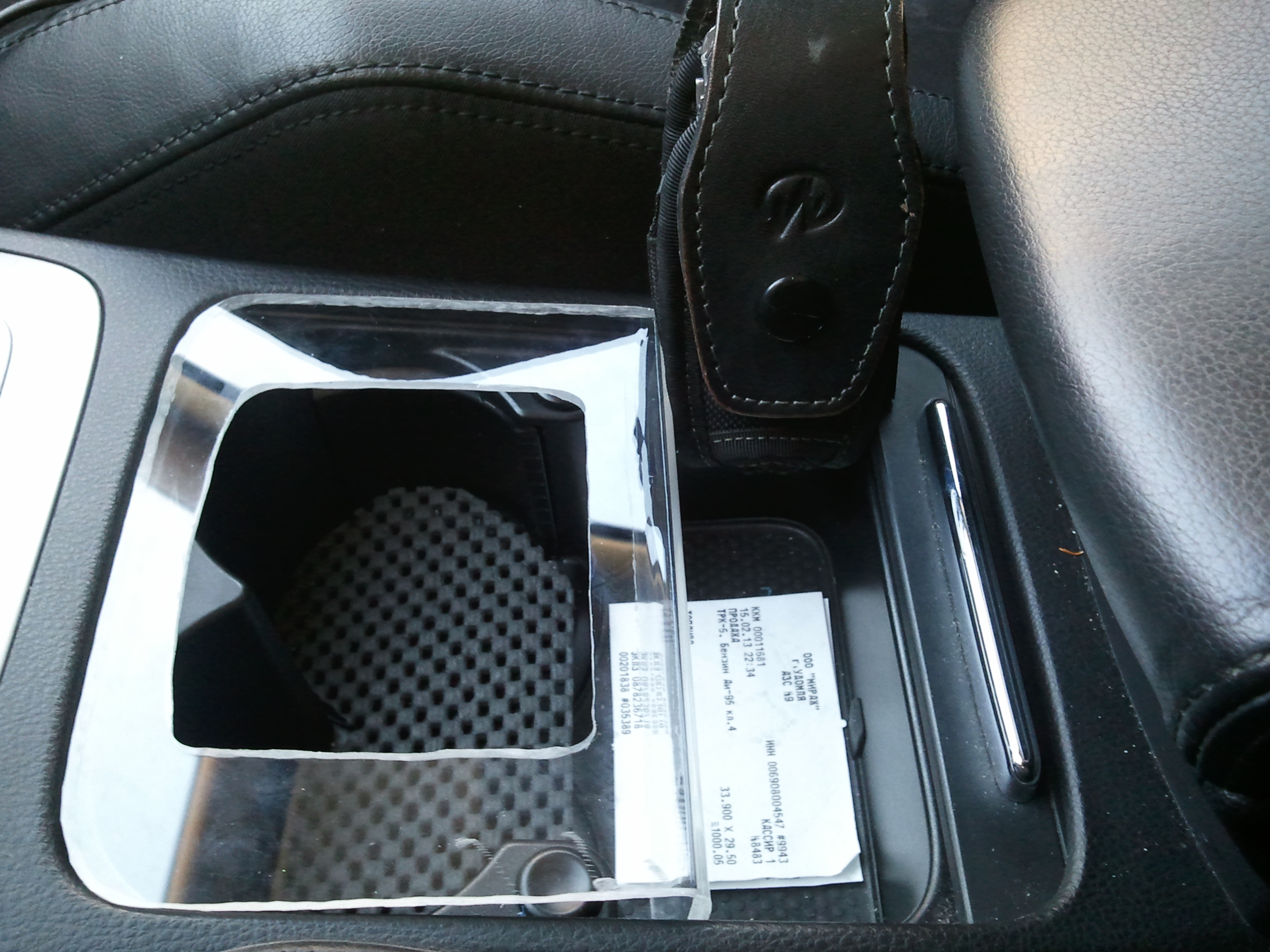

Примерка стекла по месту

Еще фото вид сбоку

Далее клеем кожзам который очень хорошо подходит по текстуре и цвету к приборной панели (таким обшивают салоны машин ). Для приклеивания покупаем четыре тюбика супермомента (клеет бытро и не портит кожзам (остается мягким и не теряет форму). Клеем сначала углы, потом потихоньку все остальное.. аккуратно все натягивая, что бы небыло складок и заломов.

[GX460]

Вот так

начало приклеивания

Все приклеенное выглядит так все готово

еще фото

Вид изнутри

Вырезаем отвервтие оставляя края на загиб и получаем

ГОТОВО

Далее монтируем дисплей. Вставляется он плотно (держится даже без закрепления, но само собой чтобы он не вывалился делаем крепление для него)

монтаждисплея

так оно выглядит. Можно сделать аккуратней но мне и так сойдет (все равно не видно).

Крепление изнутри

Все готово для установки. Поскольку все было выпилино четко и с учетом незначительного авеличения линейных размеров панельки за счет толщины кожзама, конструкция плотно вставляется на свое место и не требует дополнительного закрепления

Усьтановка на место

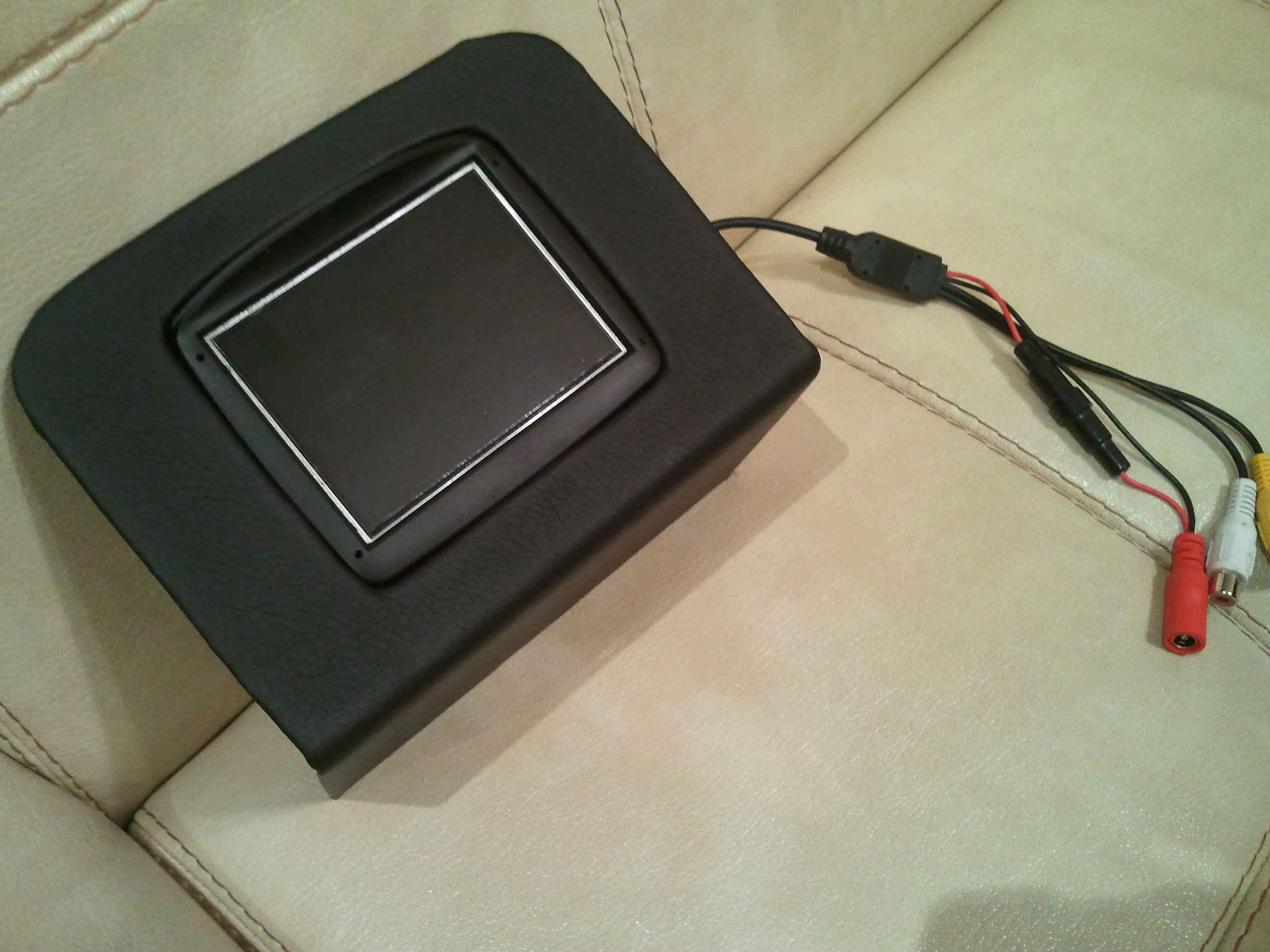

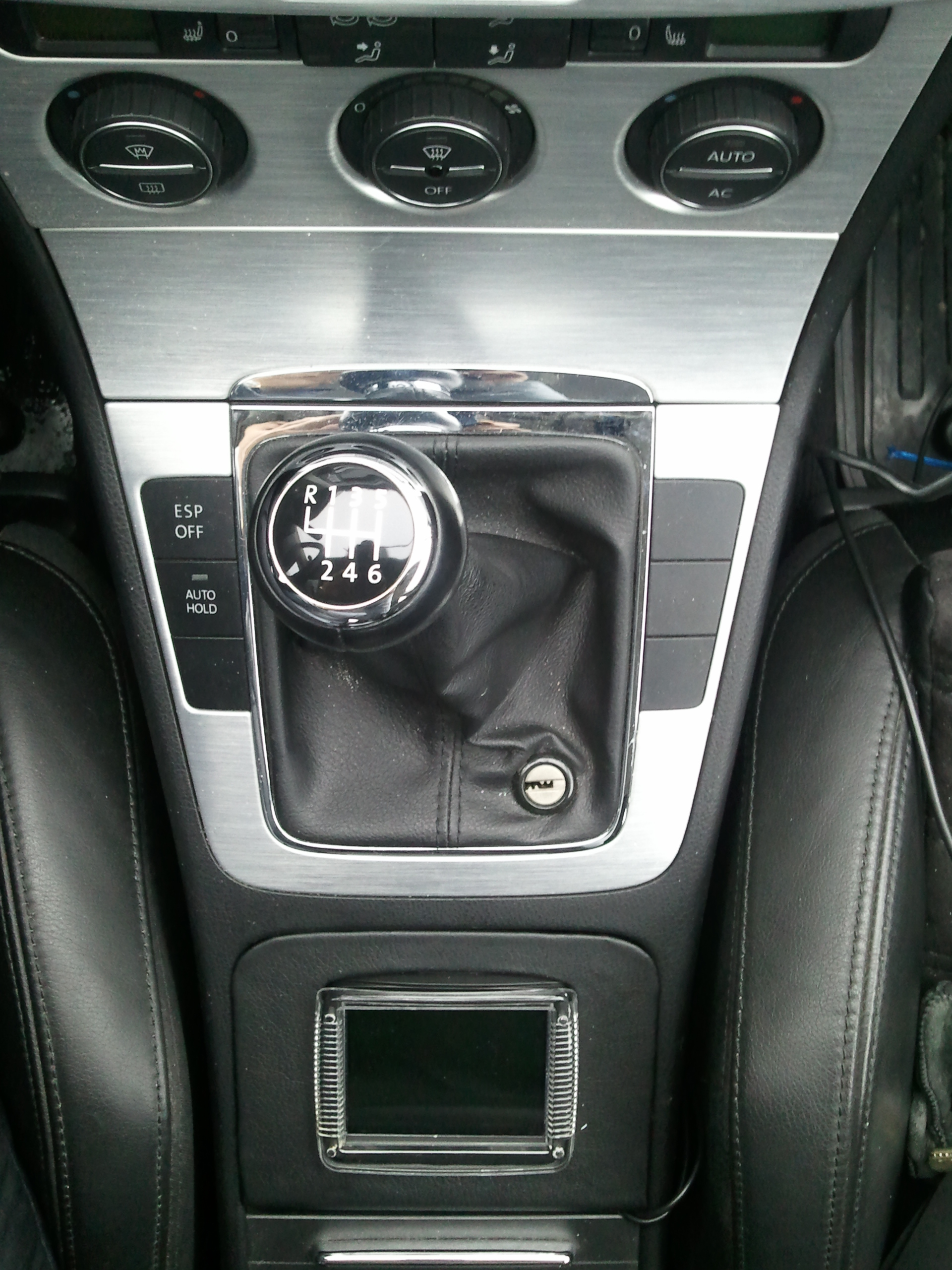

Вид установленной панельки. Можете дать свои оценки!!!

Все на месте, зацените!!!!

Ну и в завершение как выгляди т установленная камера в рамке

Камера заднего вида

Осталось только провод который вы видите на фото спрятать (провести внутри). Есть даже все материалы для этого если кому-то нужно будет могу дать (оргстекло и кожзам), только самовывоз...
Вот собственно все! Может кому пригодится. Будут вопросы спрашивайте.
