Мощные светодиодные лампы в задние фонари ЗХ+ПТФ+тормоз

[Vovan77]

Придумал и воплотил в жизнь новый вариант ламп в фонари на багажнике. Обеспечивает ЗХ, ПТФ и тормоз. Лампа ставится взамен штатной без разбора/доработки фонаря, требуется только провести недостающую проводку для ЗХ/ПТФ и тормоза.

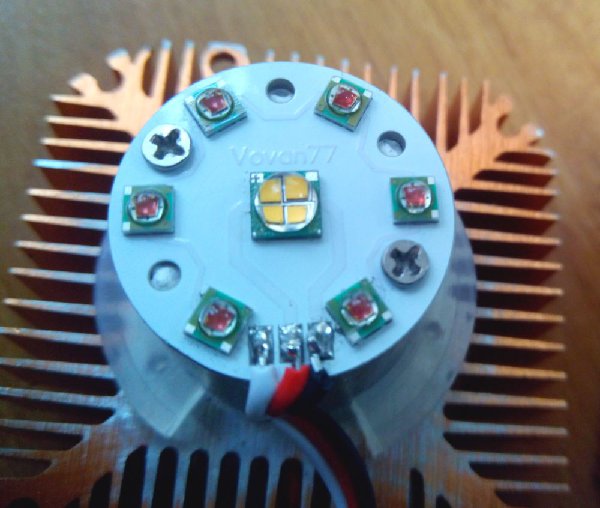

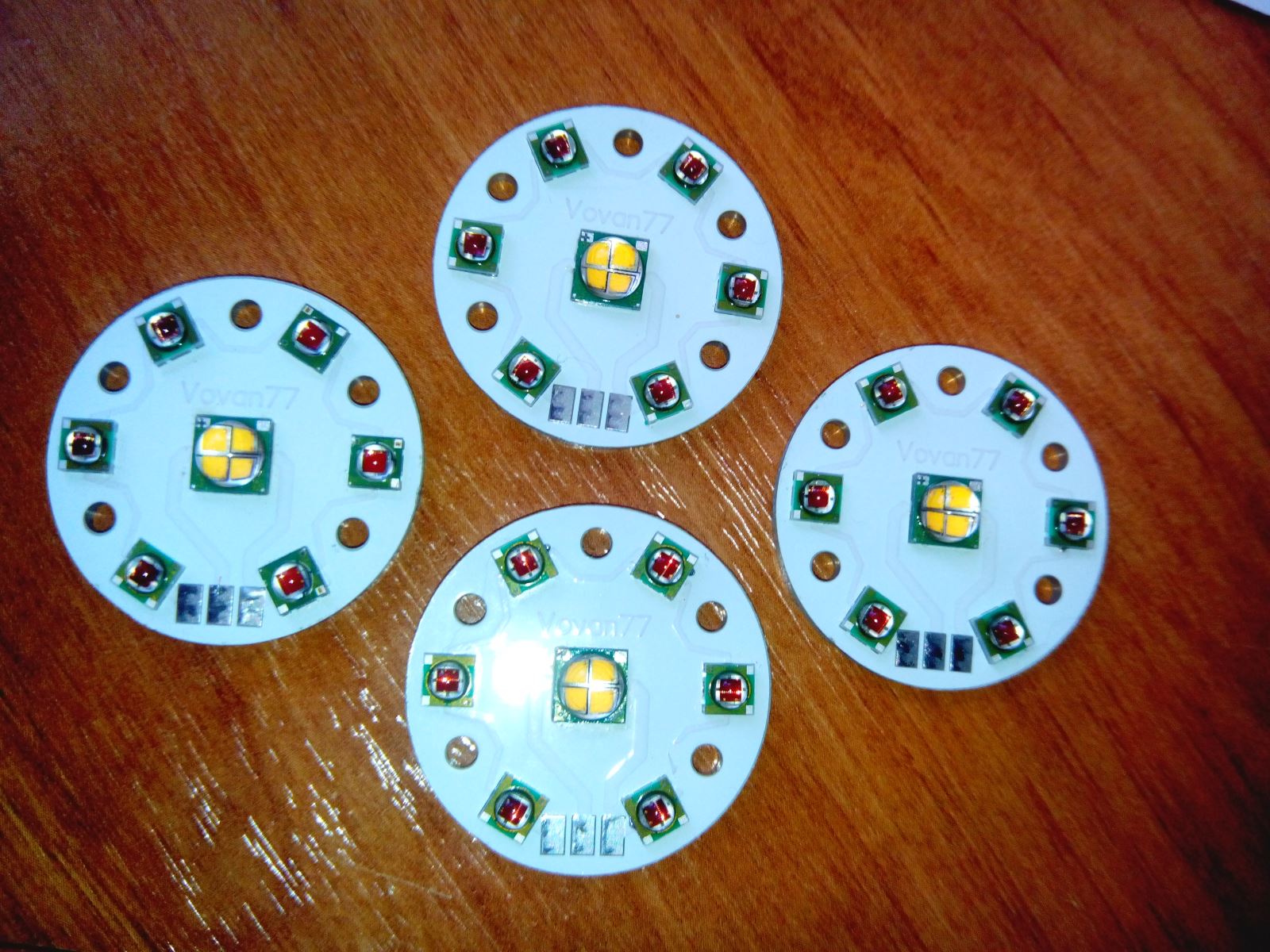

Лампа состоит из одного мощного белого светодиода и шести красных, все сд от Cree. Белый 10 Вт дает примерно 700-800 люмен чистого белого света, красные - по 100 люмен каждый из 6. Для сравнения: лампа 21 Вт - 200-300 люмен для ЗХ, после красного стекла (ПТФ) - даж не знаю сколько остается, хорошо если в районе 100 лм.

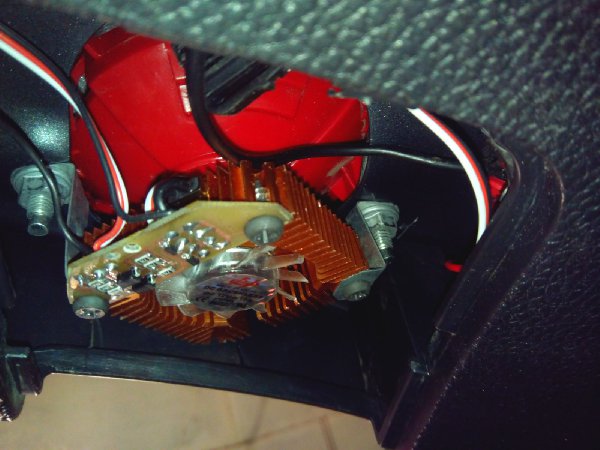

Естественно из-за такой мощи светодиодов их надо хорошо охлаждать - требуется радиатор с вентилятором. Без вентилятора пришлось бы сильно большой радиатор ставить. Вся лампа ставится взамен штатной без разбора/доработки фонаря (специально ставилась такая цель), в случае чего меняется взад на штатную за пару минут.

Чет больше 3х фот нельзя, тогда в другом сообщении.

[Vovan77]

Продолжение..
Теперь лампа имеет три режима работы:

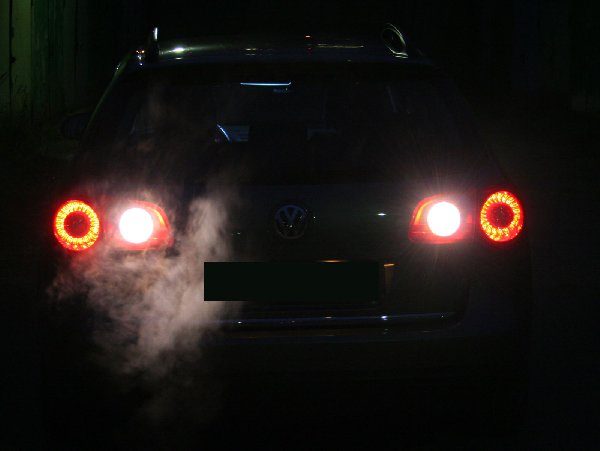

1. ЗХ - белый

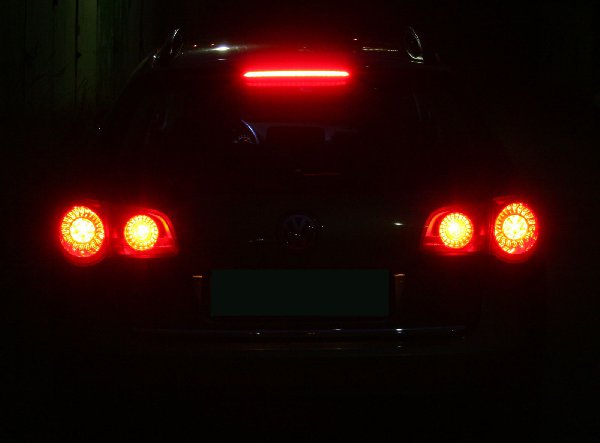

2. ПТФ - красные на максимальной яркости

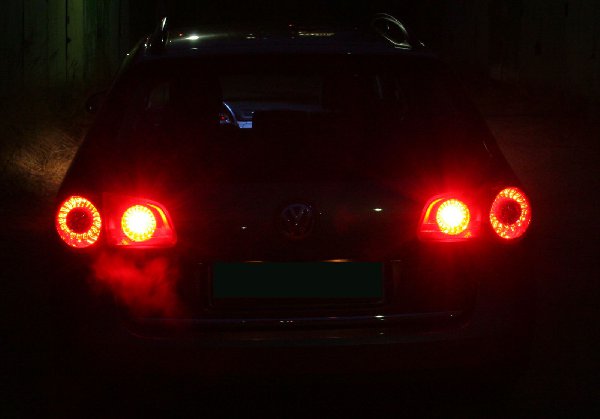

3. Тормоз - красные на пониженной яркости

Сигнал для тормоза провел от дополнительного верхнего фонаря тормоза (на крышке багажника). Можно конечно и компом включить ПТФ как тормоз, но это было б жестоко по отношению к сзадиедующим, разная яркость внешних и внутренних фонарей + комп ошибку вывешивает из-за того, что не видит второго ПТФ.

[Vovan77]

Еще продолжение..
Ну а так светит ЗХ (фото в ручном режиме при одинаковых режимах):
Одна стандартная лампа

Одна моя "суперлампа"

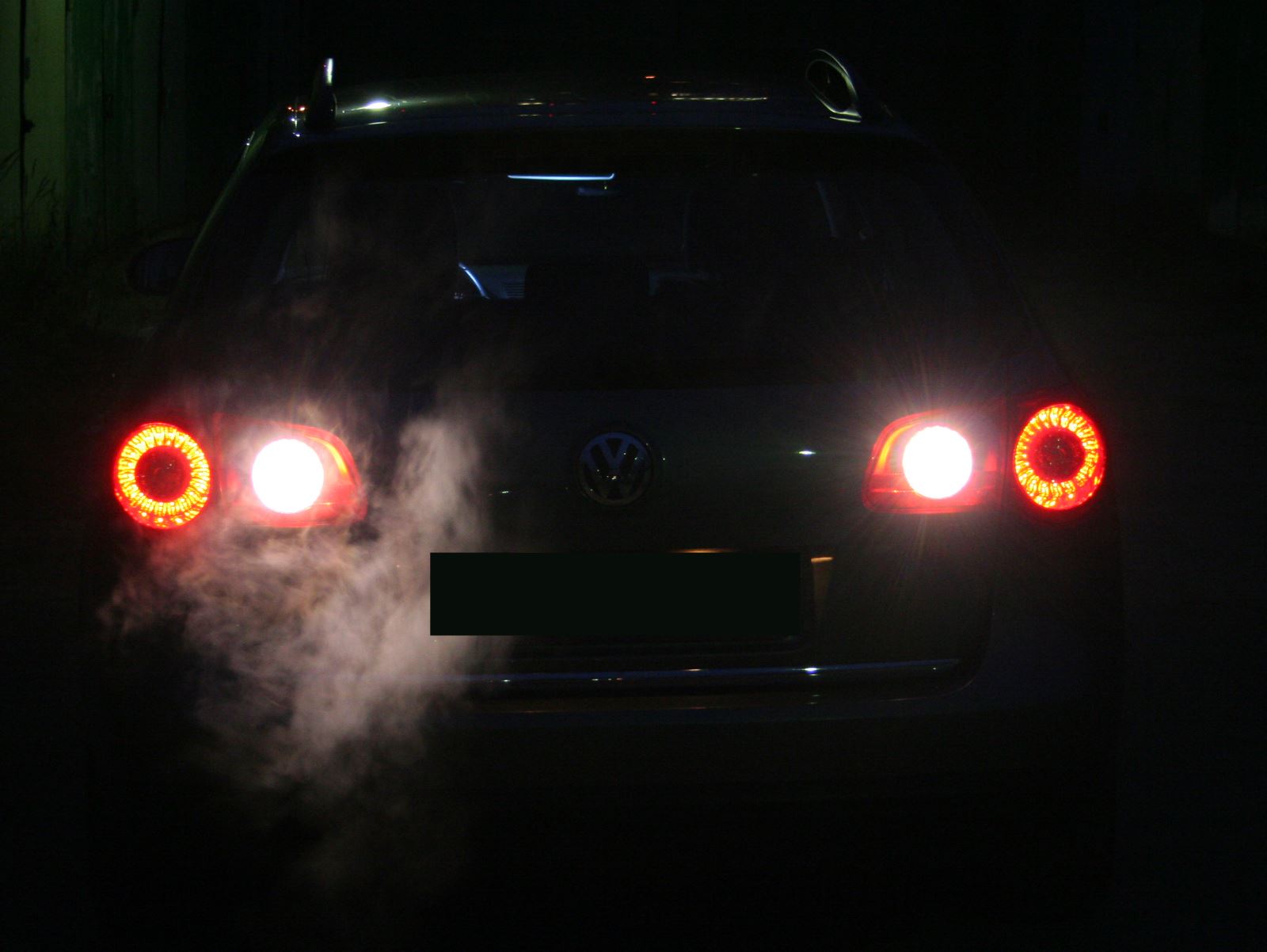

Две "суперлампы"!

[Vovan77]

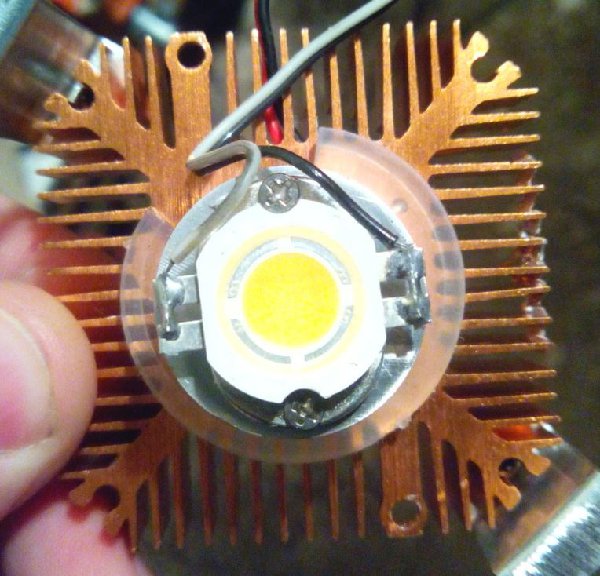

Ну и заодно еще один вариант лампы придумал, более бюджетный - только с белым сд, но зато еще мощней - в районе 1300-1500 лм!

Еще добавлю, режим работы всех светодиодов рассчитан с запасом для недопущения перегрева. Также имеется термозащита от остановки вентилятора - при перегреве лампа отключается, после остывания снова включается. Хотя и без вентилятора теплоемкости радиатора хватает минут на 10 работы до отключения.

Если данные образцы вызовут интерес у камрадов, готов наладить небольшое производство .

[BREAKZ]

http://www.drive2.ru/l/4272615/ у меня вот так...свет кладёт ровно... и бюджетненько) в личку напиши цену на подобное изделие)

[motoserzh]

Интересен прайс

[Vovan77]

у меня вот так...свет кладёт ровно...

Тоже вариант, с разборкой фонаря появляется значительный простор для творчества , но я изначально ставил цель сделать лампу, чтоб взамен штатной без разбора фонаря ставить. Много маломощных белых сд да, дают более равномерную засветку, но недалеко от авто, а чем мощнее сд - тем он более "дальнобойней", 10 одноваттных сд не заменят 1 десятиватный.

[figarevich]

Vovan77
Молодец!
Перекинул тему в фотоотчёты.Там она будет более ходовой.
З.Ы.У тебя на платах даже лейбл свой (только увидел )

[Vovan77]

Интересен прайс

А тут можно или в личку?

[Vovan77]

Vovan77
Молодец!
Перекинул тему в фотоотчёты.Там она будет более ходовой.

Спасибо. А то все думал куда б выложить, решил сюда.

[figarevich]

Интересен прайс

А тут можно или в личку?

Кидай тут.

[Vovan77]

Кидай тут.

Ок. За двухцветный - 2500р, одноцветный - 1700р.

[Дмитрий 1979]

Двухцветные классно смотрятся. А если чисто белый цвет, то я себе вот тут купил LED с QREE Q5: http://ru.aliexpress.com/item/NEW-For-BMW-X3-X5-E53-E70-Z3-Z4-CANBUS-1156-BA15S-P21W-CREE-Q5-5W/1342658863.html
Полёт отличный и без ошибок.

[motoserzh]

Двухцветные классно смотрятся. А если чисто белый цвет, то я себе вот тут купил LED с QREE Q5: http://ru.aliexpress.com/item/NEW-For-BMW-X3-X5-E53-E70-Z3-Z4-CANBUS-1156-BA15S-P21W-CREE-Q5-5W/1342658863.html
Полёт отличный и без ошибок.

http://ru.aliexpress.com/item/-/1974467901.html такие не светят нифига.

[BREAKZ]

delete

[BREAKZ]

а можно же линзу на ЗХ поставить *?

[BREAKZ]

у меня вот так...свет кладёт ровно...

Тоже вариант, с разборкой фонаря появляется значительный простор для творчества , но я изначально ставил цель сделать лампу, чтоб взамен штатной без разбора фонаря ставить. Много маломощных белых сд да, дают более равномерную засветку, но недалеко от авто, а чем мощнее сд - тем он более "дальнобойней", 10 одноваттных сд не заменят 1 десятиватный.

Отличная реальзация...без разбора..)..

[Directr]

Vovan77 круто!
Этот вариант стоит 1700? "Ну и заодно еще один вариант лампы придумал, более бюджетный - только с белым сд, но зато еще мощней - в районе 1300-1500 лм!"

[Vovan77]

З.Ы.У тебя на платах даже лейбл свой (только увидел )

Ну да , почтовый адрес не помещался, решил ник запечатлеть .

[Vovan77]

Отличная реальзация...без разбора..)..

Люблю что-нить изобретать

[Vovan77]

Этот вариант стоит 1700? "Ну и заодно еще один вариант лампы придумал, более бюджетный - только с белым сд, но зато еще мощней - в районе 1300-1500 лм!"

Ну как бы да, с этим вариантом попроще - плата люминиевая не нужна, пайка на эту плату, платка с драйвером для реализации 3х режимов..

[Vovan77]

Двухцветные классно смотрятся. А если чисто белый цвет, то я себе вот тут купил LED с QREE Q5

C Q5 можно максимум примерно 250 лм получить, хотя с линзой он хорошо светит, но пучок очень узкий получается (я фонариков налобных с Q5 много себе и знакомым покупал , но последний на XML купил - намного сильней). А потом китайцы обычно приводят максимальные х-ки сд, но используют его дай бог на 50%. Я могу сразу по внешнему виду лампы сказать соответствует ли она заявленным х-ам или нет - сд имеют кпд 25% примерно и например для 10Вт светодиода 7,5 Вт уходит в тепло, чтоб его рассеять довольно крупный радиатор нужен или вентилятор, иначе кирдык для сд будет.

[Vovan77]

а можно же линзу на ЗХ поставить *?

Все можно, но зачем? С линзой получится яркий, но узкий луч. А для ЗХ конечно желательно широкий и яркий, а чем шире - тем больше мощность нужна для той же яркости/освещенности.

[demainst]

Двухцветные классно смотрятся. А если чисто белый цвет, то я себе вот тут купил LED с QREE Q5: http://ru.aliexpress.com/item/NEW-For-BMW-X3-X5-E53-E70-Z3-Z4-CANBUS-1156-BA15S-P21W-CREE-Q5-5W/1342658863.html
Полёт отличный и без ошибок.

Эти только для универсала хороши, в седане светят в сторону. И выглядят когда выключены не айс.


По основной теме: Видел изделия в живую. Светят достойно! Единственная претензия - как это выглядит через прозрачное стекло. Нет, сделано все очень аккуратно, можно сказать фирменно. Практически как промышленного производства. Но, все равно, диоды на плате видно, пайку и т.п.

[Дмитрий 1979]

Двухцветные классно смотрятся. А если чисто белый цвет, то я себе вот тут купил LED с QREE Q5: http://ru.aliexpress.com/item/NEW-For-BMW-X3-X5-E53-E70-Z3-Z4-CANBUS-1156-BA15S-P21W-CREE-Q5-5W/1342658863.html
Полёт отличный и без ошибок.

Эти только для универсала хороши, в седане светят в сторону. И выглядят когда выключены не айс.

Ничего не в сторону, могу фото выложить.
