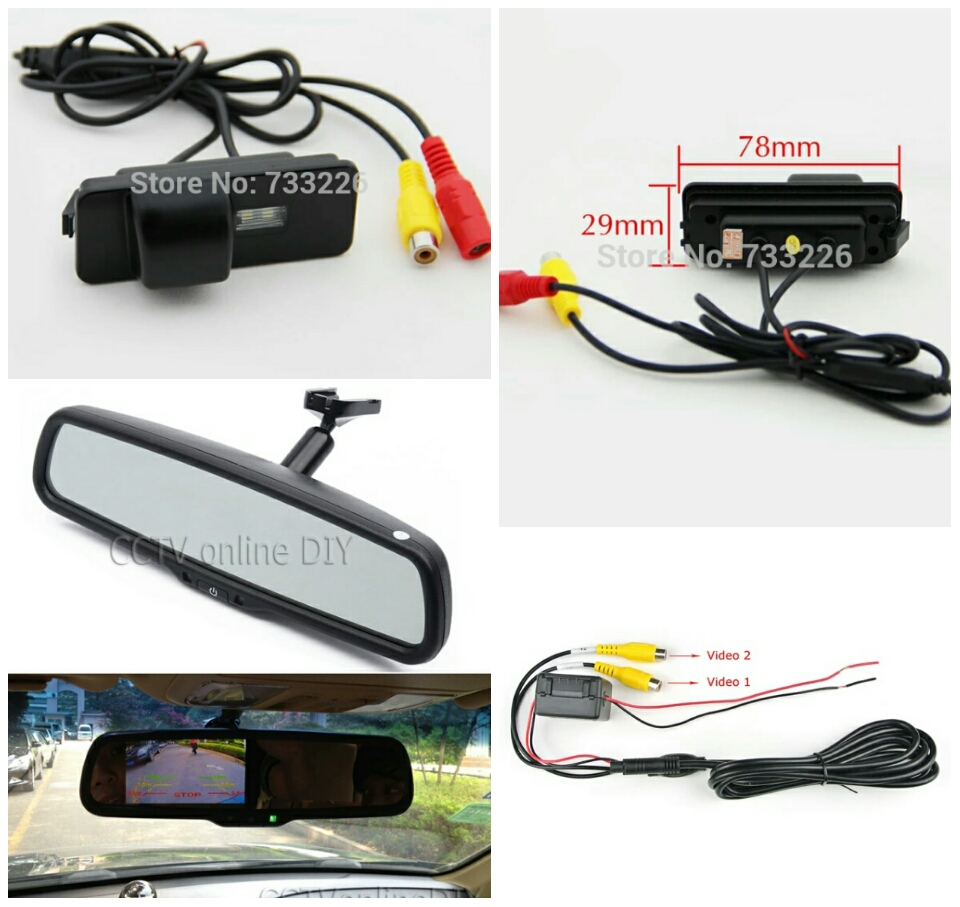

Установил камеру в подсветку номерного знака и зеркало заднего вида со встроенным монитором. Бюджет ~ 3500р (ali).

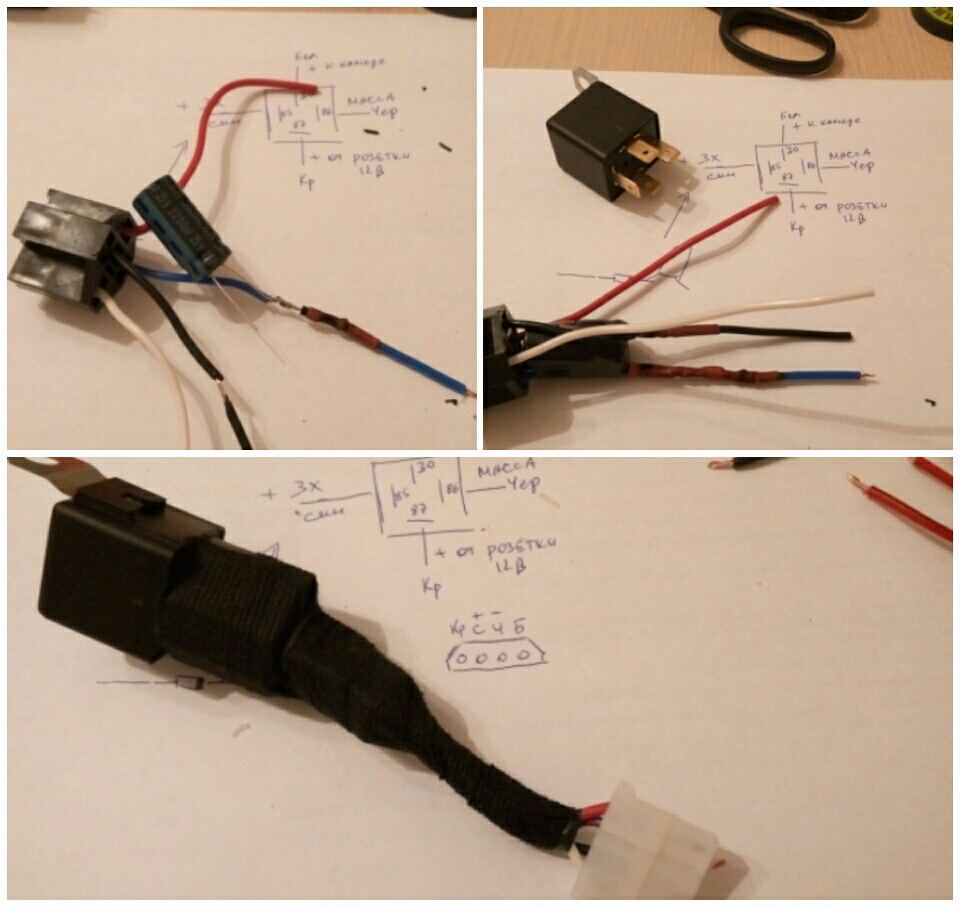

Всем известно, что просто так подключиться к проводке у VW нельзя, из-за импульсного тока (холодной проверки исправности ламп), в связи с чем нужно использовать реле и схему сглаживания импульсов. Решил сделать все красиво — купил колодку для реле, и пины с разъемами для удобства подключения, получилось все компактно.
- c280e72s-960.jpg (42.51 Кб) Просмотров: 40540

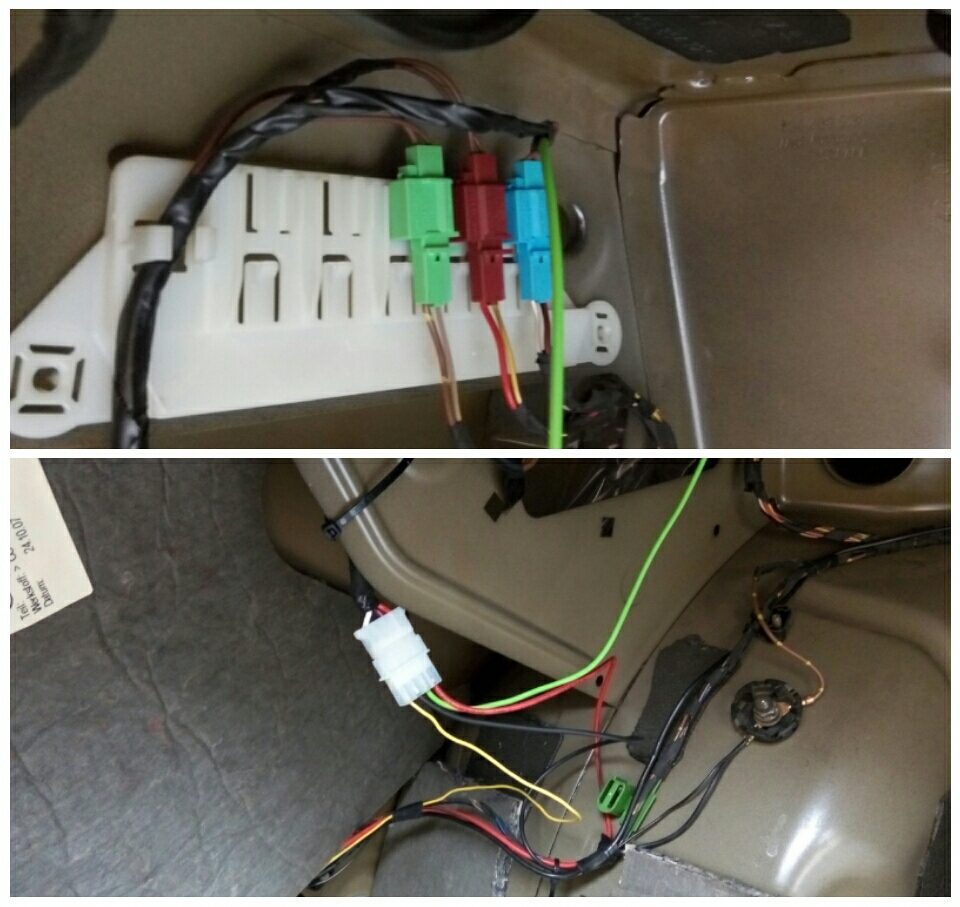

Из приведенной схемы, думаю все понятно, что подключаемся: к "+" от розетки 12В (которая слева в багажнике), к "+" от лампы заднего хода и к "массе", на выходе получаем чистые 12В для питания камеры.

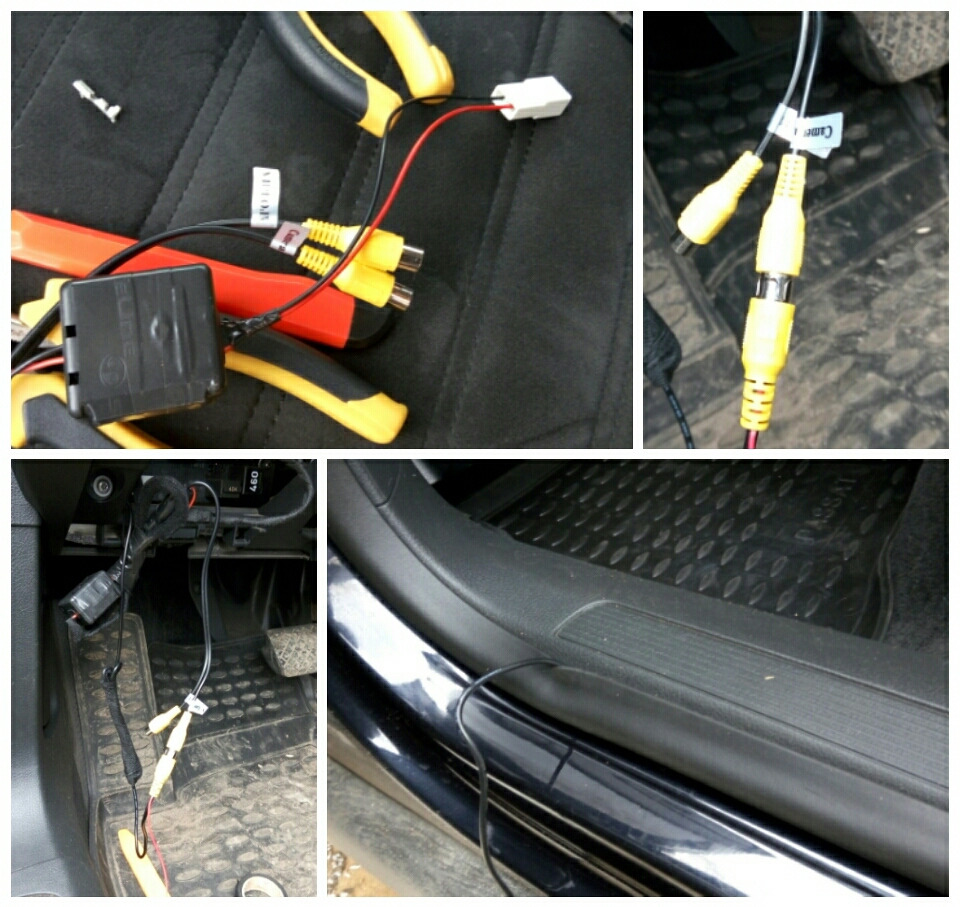

Далее, разбираем багажник, снимаем плафон номерного знака (т.к. камера имеет диод для подсветки, подключаем провода от нее к штатной колодке освещения номерного знака — ошибок нет, кстати). Прокладываем провода. Потом видео-провод от камеры прокладываем по левой стороне в район рулевой колонки.

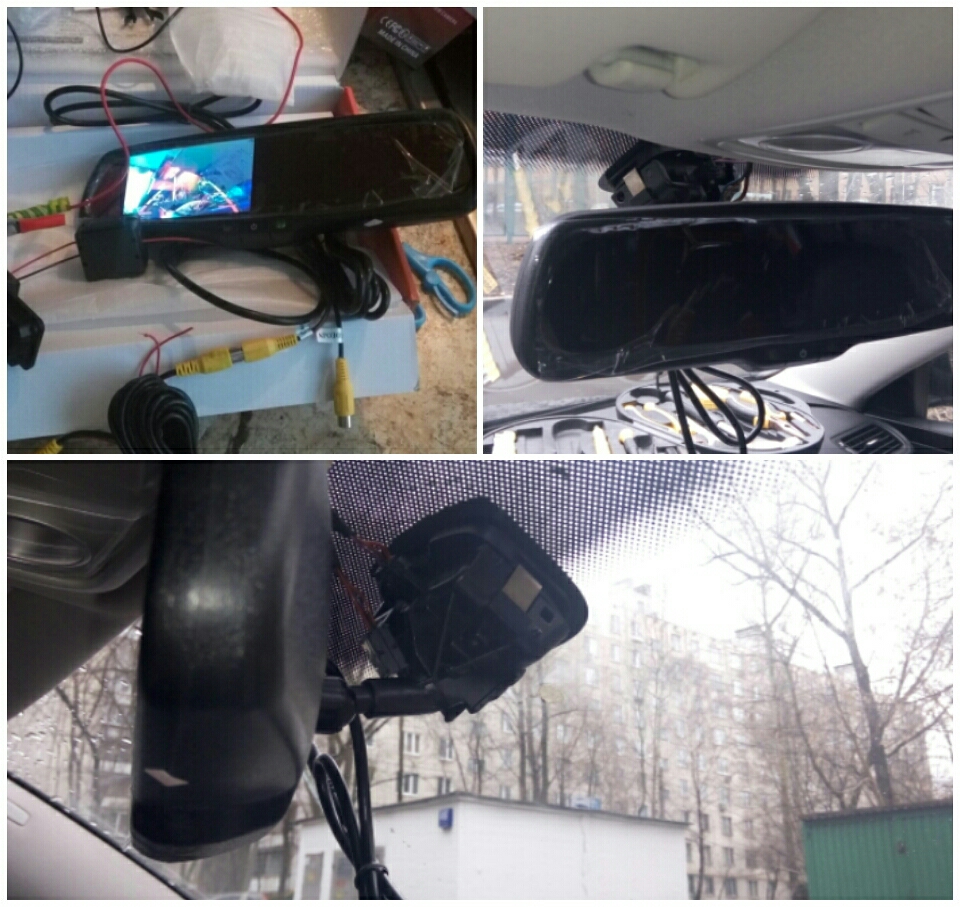

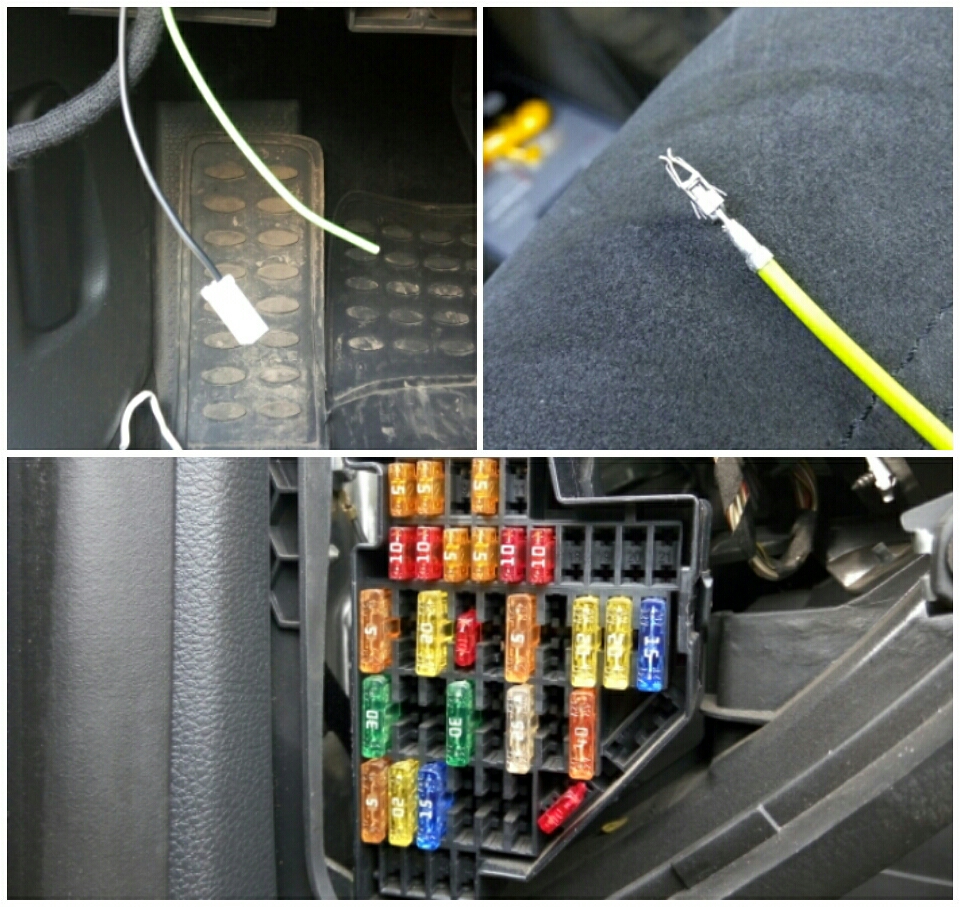

Устанавливаем зеркало, взамен штатного, и кидаем от него провода к блоку предохранителей, чтобы запитать его. Находим свободное место в блоке и запитываемся там.

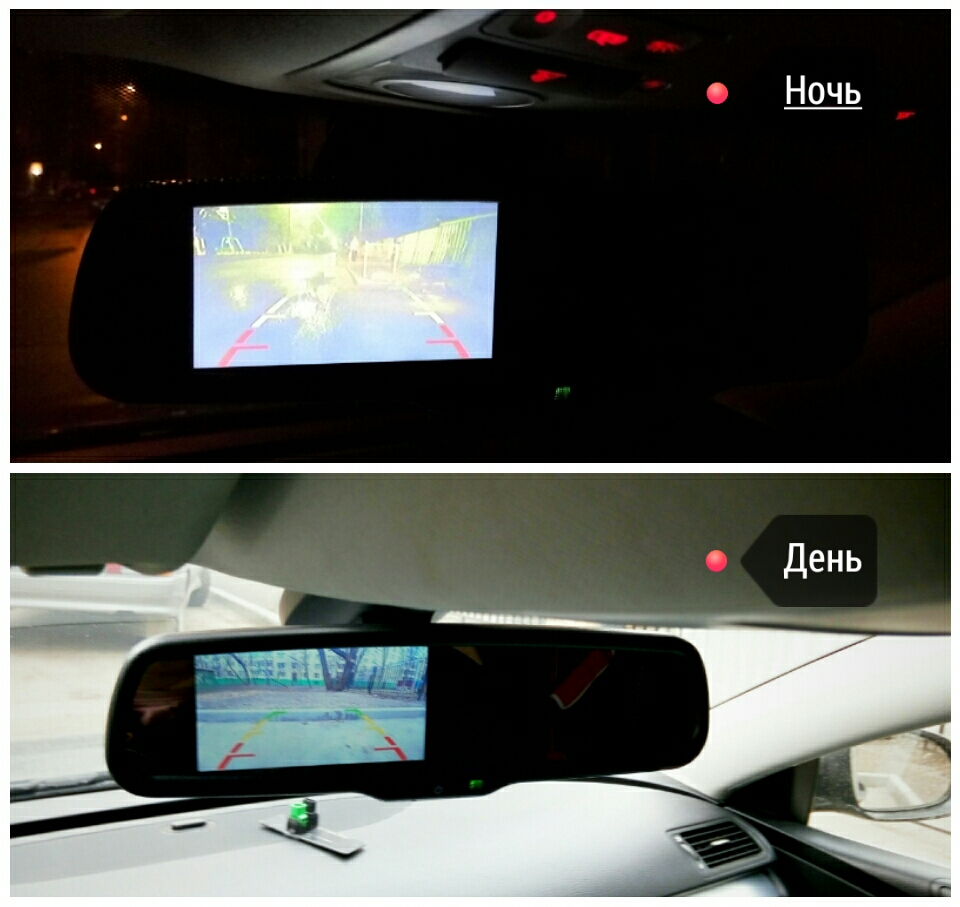

Дальше все коммутируем, сматываем провода, прячем их и радуемся результату! Фото плохо передает качество изображения, но оно действительно достойное!
