Блок комфорта

[shved1230]

Подскажите пожалуйсто где находится блок комфорта???

[Tristar-23]

За бардачком, в кронштейне. Бардачок крепится на 7 винтах. 3 снизу и 4 сверху. Далее снизу в центре в прямоугольное отверстие тыкаешь плоскую отвертку , немного нажимаешь и бардачек снимается.

[shved1230]

Спасибо!!!

[shved1230]

А распиновка блока комфорта есть у кого-нибудь??? Куда какой проводок идет и за что отвечает!!! А то с ЭЛЬЗОЙ не получается!!!

[Tristar-23]

А распиновка блока комфорта есть у кого-нибудь??? Куда какой проводок идет и за что отвечает!!! А то с ЭЛЬЗОЙ не получается!!!

Ох вот чего не советую, так не советую лезть с щупом и отверткой в блок комфорта. Блок комфорта является одной из трех частей иммобилайзера. 1-я моторник, 2-я елв, 3-я блок комфорта. Если его заклинит то дорога тебе предстоит к официалам. А там поверь личному опыту денег немеряно сдерут, и сдерут даже за то, что и ненадо было сдирать.
В чем проблема? Может другое решение поискать?

[shved1230]

Проблема в том что задняя правая дверь не реагирует на закрытие и открытие замка ( с ключа и водительской двери) так же не реагирует с кнопки управления на водительской двери стеклоподъемником хотя на самой двери стеклоподъмник работает!!! Разбирали обшивку двери прозвонили проводку все норм, блок управления двери проверили поменяв его с задним левым все норм!!! Ездил к электрику, он сказал надо прозванивать проводку от блока комфорта до двери, возможно обрыв!!! Вася вообще невидет блок задней правой двери!!! В сам блок комфорта разбирать не кто не собирается, нужно проверить только проводку!!!

[san-san]

ДРУЖИЩЕ У МЕНЯ ТАКАЯЖЕ БЕДА. и все делал как ты менял местами блоки на дверях ,звонил проводку в дверях ни че не помогло. как ты решил проблему?

[pashustic]

блок управления двери проверили поменяв его с задним левым все норм!

КАк это поменяли??? блоки то разные.. откликаться в скане будут но работать нет

Вася вообще невидет блок задней правой двери!!!

ВОт отсюда надо копать
1. проверить питание
2.проверить лин шину ( если машина верна указана в подписе)

[san-san]

питание проверил оно на месте. при выключенном зажигании кнопка на задней правой двери опускает и поднимает стекло. при включенном зажигании кнопка молчит. менял местами мотор стеклоподьем. сблоком с рабочей лев. зад. двери, ставил в нерабочую правую, по разьемам они одинаковы. всеравно правая дверь не работает. еще одновременно с отказом зад двери перестало складываться правое зеркало в нем же перестал работать поворотник и светильник. через вас писи запускал тест исполнит механизмов все работает и поворотник и светильник от машины не хочет. звонил проводку в обеих дверях от разьема до блоков все звонится на отлично.
А как кан позвонить не знаю схемы не могу найти ни где.
Подскажи че нибудь по существу вопроса, буду очень признателен!

[pashustic]

san-san
Блок неработающей двери выходит на связь?

[san-san]

Блок на связь не выходит. Комп пишет нет связи с блоком.

[pashustic]

san-san
в заднем неработающем блоке кан шина или лин???
Если кан шина то стань тестером со снятием аккума на сопротивление и смотри обрыв или покажет омы. Если последнее то кан шина не в обрыве
Лин звонить нужно с передней дверью ( см распиновку эльзы) . В блок комфорта не заходят провода от дверей ( исключение составляет онли тренд с веслами сзади)

[san-san]

У меня в блок заходят два толстых провода питания и два тонких цветных( не считая проводов динамиков) авыходит куча белых. Это кан или линейная? Нет у меня Эльзы и возможности достать тоже нет. Если скинеш распиновка буду очень признателен!

[pashustic]

У меня в блок заходят два толстых провода питания

Это плюс и минус.+ еще один плюс там есть

два тонких цветных( не считая проводов динамиков)

Фото давай детальное.

Если скинеш распиновка буду очень признателен!

ФОто нужно.. непосредственно , чтобы были видны все провода по пинам, так и по цветам. Белые не в счет.- это замковые.

[san-san]

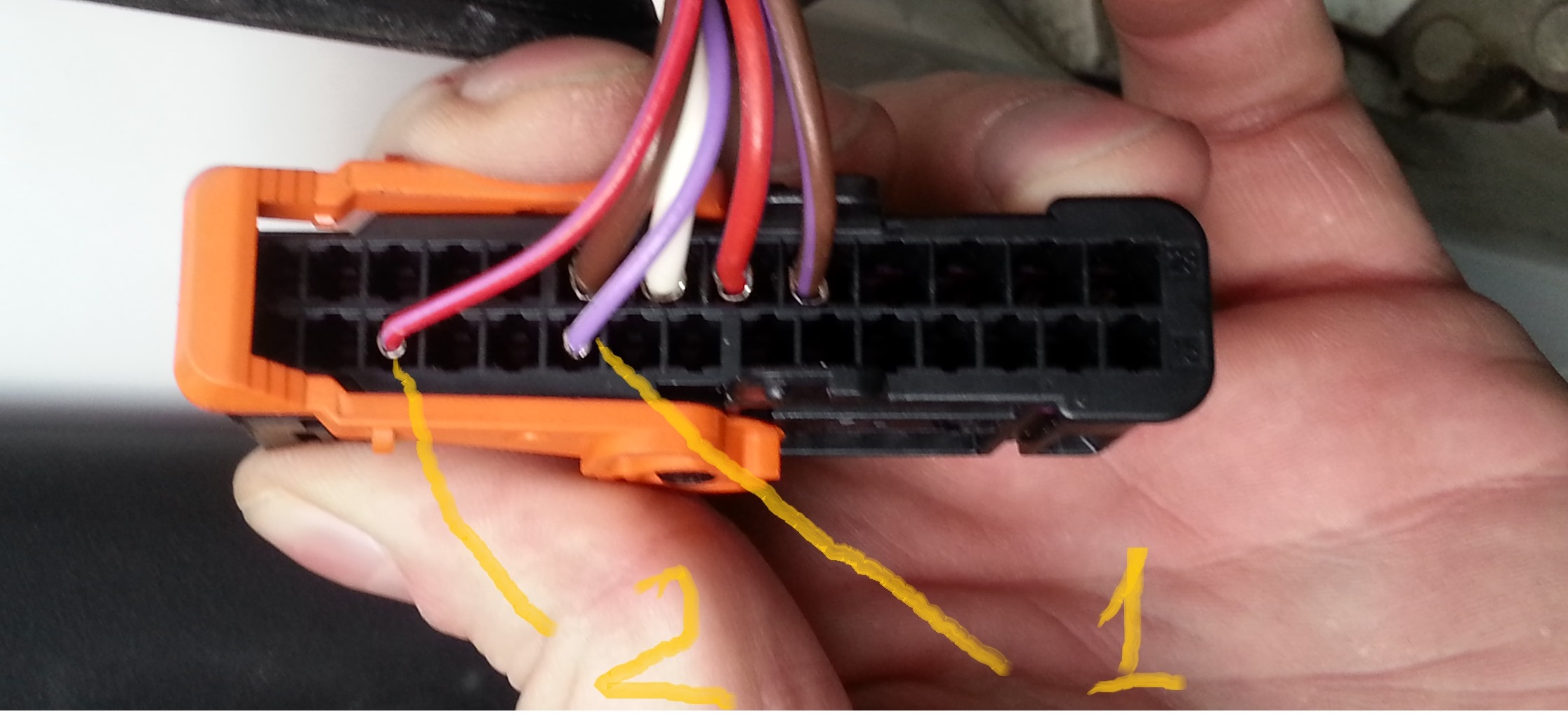

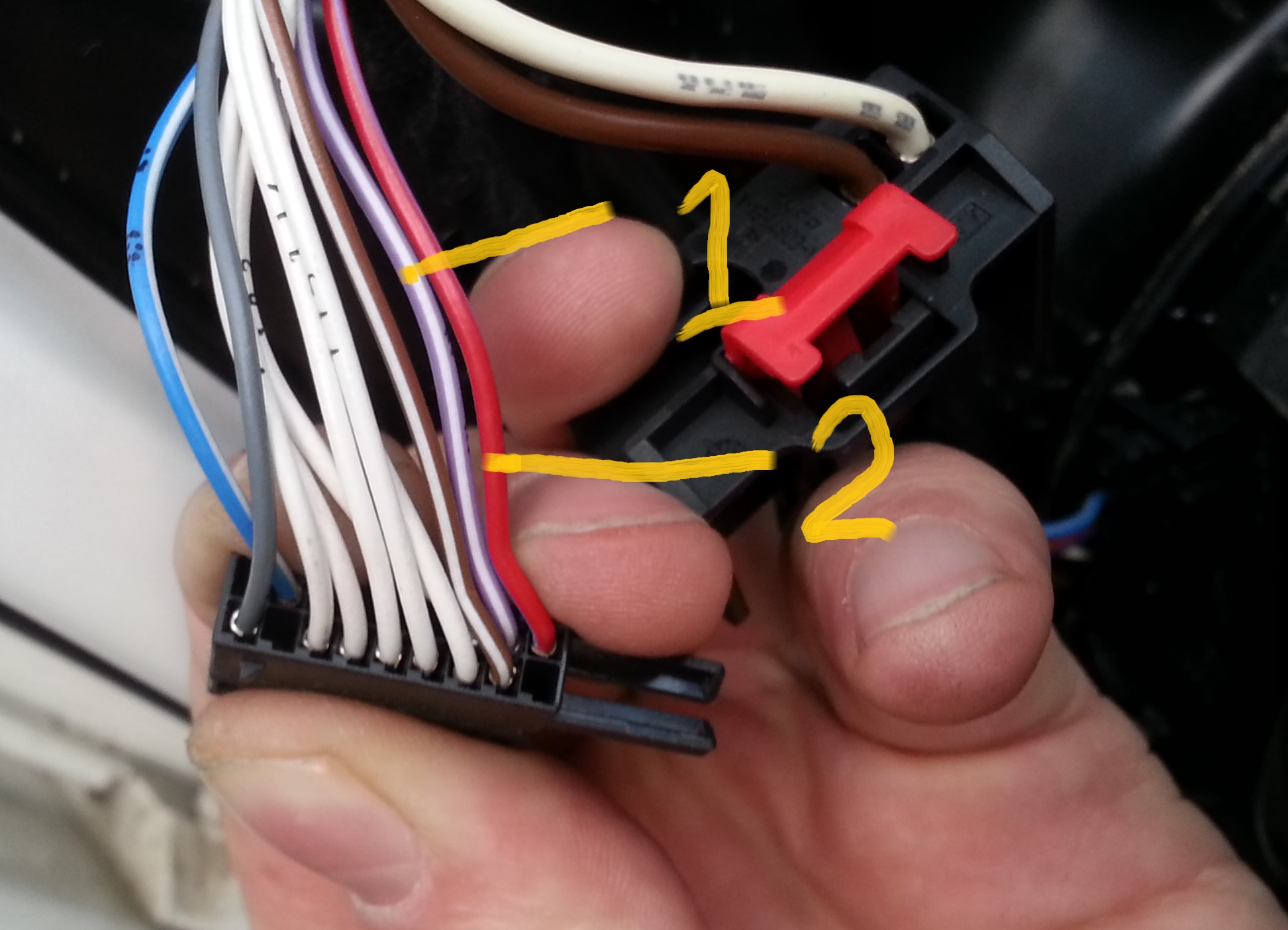

1 - фиолетово-белый
2- красно-фиолетовый
питание толстые белый и коричневый
сине-белый, коричнево-белый и серый идут на кнопку склоподъемника

[pashustic]

san-san
Отлично. Все понятно.
Если два питания приходит ( замеряли относительно минуса ( коричневого провода) то остается проверить шину лин ( что и тд согласно года)
Снимаем переднюю пассажир. обшивку.. Идем к разъему блока передней двери и звоним цепь. Внимание!
15 пин переднего пассажирского блока ------ 8 пин заднего правого блока. Переходной разъем в стойке должен быть вставлен на место.

[Исмаил95]

такая же тема с задней дверью
есть запасной стеклоподъемник
работает когда нет зажигания
и тп

[san-san]

15 и 8 между собой звонятся. навсякий случай позвонил еще 9 пин задней двери и 18 передней ( красно фиолетовый ) этот не звонится ! Че дальше делать?

[pashustic]

san-san
Значит замена блока
Основные цепи вы уже проверили

[san-san]

Блок я прикуплю. Может и оживет дверь, а вот с зеркалом то, что? Неужели этот блок и за него отвечает?

[pashustic]

san-san
Если подкинуть левой стороны блок он определяется в скане???

[san-san]

Сканам не пробовал. Но машина его точно невидит. На приборка не отображается, свет в салоне незагарается. Может от блока комфорта позвонить?

[pashustic]

Сканам не пробовал

Пробуй.

Но машина его точно невидит. На приборка не отображается, свет в салоне незагарается.

Опять 25.. Как он может он на приборке отобржаться и свет в салоне загараться если блок не откликается по диагностике.

Может от блока комфорта позвонить?

От блока комфорта идет онли кан шина и идет она в гейт и далее в параллель к переним блокам и далее по лину уже от передних к задним..

[san-san]

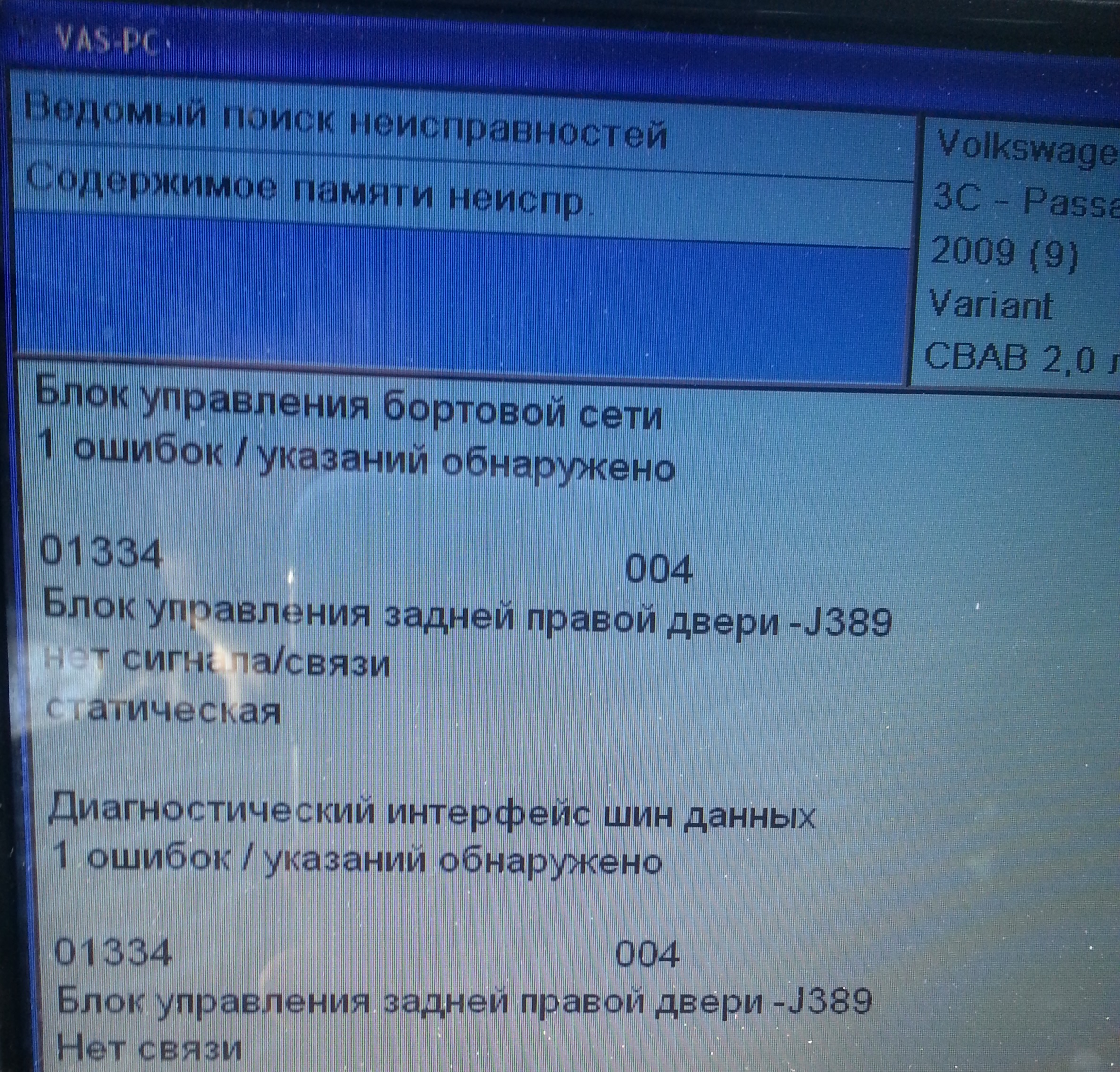

купил я блок управления задней дверью. вставил и ничего! ни чего не поменялось. машина блок не видит, сканер тоже. что делать дальше непонятно. сканер пишет так:

[san-san]

Какие мысли есть по дальнейшим действиям?
