Схема предохранителей

[denizzz]

о

[pashustic]

denizzz
какого именно нужно блока? напиши в подписи что за машина,скину схему!

[denizzz]

блок под капотом и возле руля в салоне пассат б6 2006

[pashustic]

denizzz
Тип движка напиши!

[denizzz]

2.0 fsi, bvy

[ermek_ava]

У меня пассат В6 2.0 FSI sportline купил в германии пригнал к себе в Киргизию,если можешь помочь - у меня не работает климат-контроль(все включается,тока не дует холодный воздух,хотя на больших скоростях он чуть поддувал,проверил фрион - он полный) 2) Не работает прикуриватель(и на заднем сиденье и в багажнике) 3) Не работает омыватель лобового стекла. Заехал к электрикам -они сказали нужна схема блока предохранителей. Если у Вас есть схема то буду вам признателен примного

[ermek_ava]

пишите ответ мне на имейл ermechka@inbox.ru

[johnsit]

у кого есть схема блока под капотом и в салоне пассат б6 2008, 1.4 саха ??

[Дим-Димыч]

Помогите, не могу нарыть схему предохранителей для 2,0 tfsi. Интересуют все блоки, под капотом,в салоне слева, справа...

[pashustic]

Дим-Димыч
Фотой блоки и бросай сюда..скину схемы!!

[Дим-Димыч]

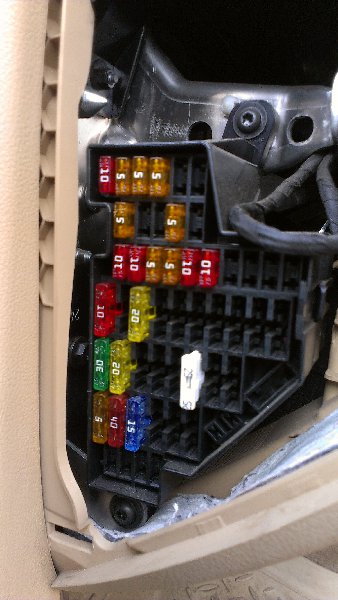

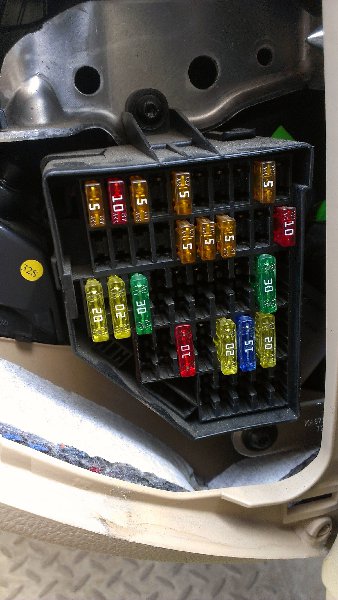

Вот те что слева и справа у меня. Под капотом забыл сфотать ещё!
А вообще удивительно, почему не могу найти схему нигде в интернете. И в мануалах, тоже не нашёл!

[jaraz]

Relay assignment



A1 - Motronic current supply relay -J271- (458) *PETROL ENGINES
A1 - Terminal 30 voltage supply relay -J317- (458) *DIESEL ENGINES
(*On some engines this is replaced with a PLUG BRIDGE and the relay is in the drivers footwell on the ONBOARD SUPPLY CONTROL UNIT.)
A2 - Secondary air pump relay -J299- (100) * BSE & BSF only
Fuse assignment:

Fuse Value Function
SB1 7.5A J650 - Multimedia system control unit
SB2 30A J104 - ABS control unit
SB3 20A J519 - Onboard supply control unit
SB4 20A J393 - Central control unit for convenience system
25A J345 - Trailer detector control unit
SB5 5A J519 - Onboard supply control unit
SB6 5A J217 - Automatic gearbox control unit
15A J743 - Mechatronics for dual clutch gearbox (BMP, BKP, BMA, BVE, BVW)
SB7 15A J503 - Control unit with display for radio and navigation system
R - Radio
SB8
SB9 5A J527 - Steering column electronics control unit
SB10 20A J17 - Fuel pump relay
J179 - Automatic glow period control unit
N… - Ignition coils with output stages (cylinders 1-4)
(BLF, BLR, BLX, BLY, BSE, BSF, BVX, BVY, BVZ)
SB11 5A J285 - Control unit in dash panel insert
SB12 5A J412 - Mobile telephone operating electronics control unit
J515 - Aerial selection control unit
E508 - Operating unit for preparation for mobile telephone
SB13 10A J271 - Motronic current supply relay
J317 - Terminal 30 voltage supply relay (BMP, BKC, BMA, BKP, BVE, BVW, BLS, BMR, BUZ)
J623 - Engine control unit (BLF, BLR, BLX, BLY, BVX, BVY, BVZ)

SB14 30A J623 - Engine control unit

SB15 10A J533 - Data bus diagnostic interface

SB16 10A J299 - Secondary air pump relay (BSE, BSF)
15A N18 - Exhaust gas recirculation valve
N75 - Charge pressure control solenoid valve
N249 - Turbocharger air recirculation valve
N316 - Intake manifold flap valve (BMR, BUZ)
N345 - Exhaust gas recirculation changeover valve
Z19 - Lambda probe heater (BLY, BLF, BLR, BLX, BVX, BVY, BVZ)
Z28 - Lambda probe 2 heater (BLR, BLX, BVX, BVY, BLF)
SB17 40A J359 - Low heat output relay ³)
SB18 5A J359 - Low heat output relay ²)
J360 - High heat output relay ²)
SB19 30A R12 - Amplifier
SB20 5A G476 - Clutch position sender (BSE, BSF, BLF, BMP, BKC, BMA, BKP, BVE, BVW, BLS, BMR, BUZ)

15A N276 - Fuel pressure regulating valve (BLF, BLR, BLX, BLY, BVX, BVY, BVZ)

SB21 20A J364 - Auxiliary heater control unit
SB22 30A J400 - Wiper motor control unit

SB23 10A F265 - Map-controlled engine cooling system thermostat (BLR, BLX, BLY, BVX, BVY, BVZ)
J293 - Radiator fan control unit
N80 - Activated charcoal filter solenoid valve 1 (BLF, BLR, BLX, BLY, BVX, BVY, BVZ, BSE, BSF)
N156 - Variable intake manifold changeover valve (BLF, BLR, BLX, BLY, BVX, BVY, BVZ)
N205 - Camshaft control valve 1(BLF, BLR, BLX, BLY, BVX, BVY, BVZ)
N316 - Intake manifold flap valve (BLF, BSE, BSF)
V157 - Intake manifold flap motor (BKC, BMA, BKP, BVE, BVW)
Z19 - Lambda probe heater (BLS)

SB24 10A J583 - NOx sensor control unit (BLX, BVY)
15A Z19 - Lambda probe heater (BLS, BMP, BMR, BUZ, BSE, BSF, BLY, BVZ)
Z29 - Lambda probe 1 heater after catalytic converter (BSE, BSF, BLY, BVZ, BMP, BUZ, BLR, BLX, BVX, BVY)
Z30 - Lambda probe 2 heater after catalytic converter (BLR, BLX)
Z64 - Lambda probe heater 3, after catalytic converter (BLR, BVY)

SB25 40A J519 - Onboard supply control unit

SB26 40A J519 - Onboard supply control unit

SB27 60A Z2 - Heated windscreen

SB28 40A V101 - Secondary air pump motor (BSE, BSF)

50A J179 - Automatic glow period control unit
SB29 50A J519 - Onboard supply control unit

SB30 50A J519 - Onboard supply control unit

[Дим-Димыч]

Помогите найти предохранитель, который отвечает за мотор воздуходува, насос стеклоомывателя и подогрев сидений! Всё это перестало работать, когда сгорел мотор климата...

[Evgeni73]

И предохранитель освещения багажника подскажите!

[Comm]

Помогите найти предохранитель, который отвечает за мотор воздуходува, насос стеклоомывателя и подогрев сидений! Всё это перестало работать, когда сгорел мотор климата...

Блок предохранителей C -SC- , передняя панель со стороны водителя, до апреля 2008 года
№ Обозначение на схемах электрооборудования Номинальная величина Функция/узел Клемма
37 - Предохранитель 37 в блоке предохранителей С -SC37- 25A - Блок управления подогрева передних сидений -J774- 30

39 - Предохранитель 39 в блоке предохранителей С -SC39- 40A - Блок управления приточного вентилятора -J126- (Climatronic)
Блок управления климатической установки -J301- 30

41 - Предохранитель 41 в блоке предохранителей С -SC41- 40A5
15A - Приточный вентилятор -V2-5)
Реле приточного вентилятора -J13-5)
Прикуриватель -U1-2)
Задний прикуриватель -U9-2) 75

42 - Предохранитель 41 в блоке предохранителей С -SC42- 15A - Насос омывателей ветрового и заднего стёкол -V59-
Электродвигатель очистителя заднего стекла -V12- 75

[Comm]

И предохранитель освещения багажника подскажите!

Блок предохранителей C -SC- , передняя панель со стороны водителя, до апреля 2008 года
№ Обозначение на схемах электрооборудования Номинальная величина Функция/узел Клемма
15 - Предохранитель 15 в блоке предохранителей С -SC15- 5A - Блок управления бортовой сети -J519- (30g)
Передний плафон освещения салона -W1- 30

[Дим-Димыч]

Спасибо. А нет схем-описаний для всех трех схем на русском языке?

[Comm]

Они есть:
1. В Elsa
2. В руководстве пользователя, в бардачке

[Дим-Димыч]

Спасибо, про Elsa не знал, сижу качаю... А подскажите пожалуйста, пока скачивается, где предохранитель от попогрейки на моих фотографиях?

[Comm]

Сними крышку, номера там подписаны

[Мишанька 424]

Ребзя не горит свет в плафоне который в багажнике,автос универсал. Где найти и какой предик №?

[Мишанька 424]

И предохранитель освещения багажника подскажите!

Блок предохранителей C -SC- , передняя панель со стороны водителя, до апреля 2008 года
№ Обозначение на схемах электрооборудования Номинальная величина Функция/узел Клемма
15 - Предохранитель 15 в блоке предохранителей С -SC15- 5A - Блок управления бортовой сети -J519- (30g)
Передний плафон освещения салона -W1- 30

Вот по плафону где все это находится и как высчитывается предохранитель?Просто считается сверху вниз?

[Jack92]

denizzz
какого именно нужно блока? напиши в подписи что за машина,скину схему!

Доброго времени суток!
Если ,Вам,будет не сложно-скиньте мне схему предохранителей на В-6,1.4 TSI САХА 122 л.с.
А то у меня мануал даже не на немецком,а на голландском!
Заранее спасибо!
Jack92@yandex.ru

[badkot]

Подскажите пожалуйста, а на обогрев зеркал предохранитель где спрятан?? а то правое работает, а левое нет((

[badkot]

Пассат б6, TDI 2.0, CBAB, 2008 г.в.
